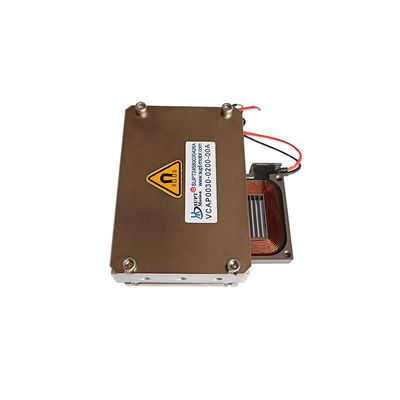

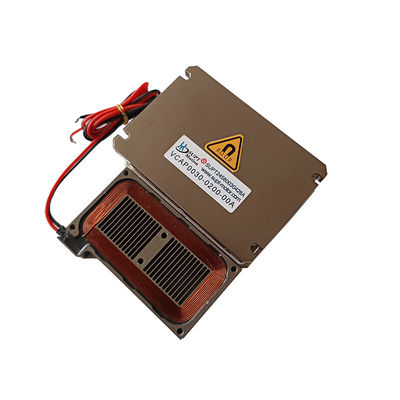

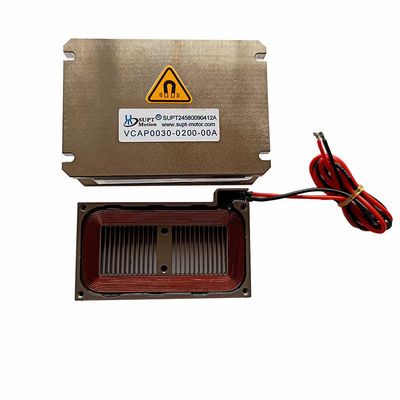

XY 축 선형 음성 코일 액추에터 마이크로 기계 도구 산업을위한 평면 모터
| 원래 장소 | 중국, 스초우 |
|---|---|
| 브랜드 이름 | SUPT MOTION |
| 인증 | CE, ISO9001 |
| 모델 번호 | VCAP0030-0200-00A |
| 최소 주문 수량 | 1pcs |
| 가격 | $128 |
| 포장 세부 사항 | 맞춤형 포장 등 |
| 배달 시간 | 1-5pcs, 5일. >20pcs, 협상하기 위하여 |
| 지불 조건 | T/T |
| 공급 능력 | 협상됩니다 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 보증 | 3개월~1년 | 모델 번호 | VCAP0030-0200-00A |
|---|---|---|---|
| 사용 | 보트, 자동차, 가전제품, 무인 항공기, 3D 프린팅, 현미경, 로봇, 의료용 인공호흡기, 광학 프로젝트 | 종류 | 소형 모터 |
| 제품 이름 | 선형 음성 코일 모터 | 정량 전압 | 24.3V |
| 피크 힘 | 30N | 연속적 힘 | 12.3N |
| 강조하다 | 평면 모터 선형 음성 코일 액추에터,XY 축 선형 음성 코일 액추에터,마이크로 기계 도구 산업 평면 모터 |
||
제품 설명
제품 설명:
VCAP 시리즈 플래너 액추에터는 직사각형보다 크기에 따라 낮은 스트록 길이를 가지고 있지만 또한 낮은 높이 프로필을 가지고 있습니다. 힘은 500N까지, 스트록은 15mm까지
VCAP 시리즈 플래너 액추에터는 매우 작은 스트록 X-Y 축 운동에 이상적인 솔루션이며 주요 시장은 반도체 및 마이크로 기계 도구 산업입니다.
마이크로 머신 분야에서, xy 축 선형 음성 코일 모터 평면형 모터는 높은 정확성 때문에 정밀 위치 및 마이크로 가공 작업에 널리 사용됩니다.높은 속도와 빠른 반응그들은 일반적으로 통합된 구조로 설계되며, 적은 공간을 차지하고 마이크로 기계 도구의 전체 구조의 소형성에 기여합니다.
낮은 프로파일 디자인으로 공간이 제한된 애플리케이션, 특히 마이크로 기계의 복잡한 레이아웃 요구 사항에 이상적입니다.
평면 시리즈 음성 코일 모터는 일반적으로 기계 작업 중에 작업 조각이 높은 정확도로 지정 된 위치로 이동 할 수 있도록 마이크로 머신에서 테이블 포지셔닝에 사용됩니다.그들은 레이저 가공에 적합합니다., 마이크로 밀링, 마이크로 뚫림 및 고 정밀 움직임과 다축 조정이 필요한 다른 가공 프로세스.
평면 음성 코일 모터는 스캐닝 시스템이나 마이크로 머신링의 마이크로 포지셔닝 스테이지와 같은 짧은 거리에서 빠르고 정확한 움직임을 필요로하는 응용 프로그램에도 사용될 수 있습니다.
일반적으로 마이크로 전자 조립, 광 장치 제조 및 고 주파수 반응과 정확한 위치가 필요한 다른 작업에 사용됩니다.
낮은 프로파일 디자인으로 공간이 제한된 애플리케이션, 특히 마이크로 기계의 복잡한 레이아웃 요구 사항에 이상적입니다.
평면 시리즈 음성 코일 모터는 일반적으로 기계 작업 중에 작업 조각이 높은 정확도로 지정 된 위치로 이동 할 수 있도록 마이크로 머신에서 테이블 포지셔닝에 사용됩니다.그들은 레이저 가공에 적합합니다., 마이크로 밀링, 마이크로 뚫림 및 고 정밀 움직임과 다축 조정이 필요한 다른 가공 프로세스.
평면 음성 코일 모터는 스캐닝 시스템이나 마이크로 머신링의 마이크로 포지셔닝 스테이지와 같은 짧은 거리에서 빠르고 정확한 움직임을 필요로하는 응용 프로그램에도 사용될 수 있습니다.
일반적으로 마이크로 전자 조립, 광 장치 제조 및 고 주파수 반응과 정확한 위치가 필요한 다른 작업에 사용됩니다.
제품 매개 변수
| 제품 모델 | 최고 힘 (N) | 지속력 25°C (북쪽) | 전체 스트로크 (mm) | 최대 전압 (V) | 역 EMF 상수 (V/m/s) | 길이 (mm) | 너비 (mm) | 높이 (mm) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
| 매개 변수 | 가치 |
|---|---|
| 일생 | 길다 |
| 소음 수준 | 낮은 |
| 모델 번호 | VCAP 시리즈 |
| 힘 | 높은 |
| 종류 | 평면형 음성 코일 모터 |
| 위치 정확성 | 높은 |
| 크기 (mm) | 80*74*25 |
| 키워드 | 전기 DC 모터 |
적용:
음성 코일 모터의 주요 용도:
1반도체 산업: 쓰기, 절단, 드릴링, 운송 시스템, 용접, 로봇.
2- 현장에서 밸브 작동:형 측정 밸브,압 테스트 시스템,항공 밸브 화학 주입 시스템.
3마이크로 기계 산업: 먹이 시스템, 미세 파도, 정밀 스탬핑.
4진동 시스템: 흔들기 테이블, 진동 플랫폼.
5의료기록: 마이크로 주사 시스템, 호흡기 장비, 검사 장비
6항공 기술: 비행 제어 시스템, 조종사 피드백 시스템.
7.상업용 분야:컴퓨터 냉각 펌프 소형 카메라 자동 초점 시스템.
8자동화 산업: 레이저 장비, 디스펜서, 테스트 장비, 섬유 기계.
