고주파 음성 코일 모터 스테이지 저속 DC 선형 모터화 광 스테이지
| 원래 장소 | 진주, 중국 |
|---|---|
| 브랜드 이름 | SUPT |
| 인증 | ISO9001 |
| 모델 번호 | VCAR0013-0072-00A |
| 최소 주문 수량 | ≥1 |
| 가격 | $430.00 - $440.00/pieces |
| 포장 세부 사항 | 통 & ; 나무상자 보이스 코일 모터 |
| 배달 시간 | 1-5 상품 5-7 일 선적, 표본 3-5 일, 협상될 크기 |
| 지불 조건 | 전신환 |
| 공급 능력 | 3000개 부분 / 부분마다 분기 보이스 코일 모터 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 보증 | 3개월~1년 | 사용 | 자동차, 전기적 자전거, 로봇, 우아프스, 의료 환기 설비, 광학, 3D 프린팅인 보트는 검경합니다 |
|---|---|---|---|
| 종류 | 소형 모터 | 토크 | 30 |
| 건축물 | 영구 자석 | 변동 | 붓 |
| 보호 기능 | 완전히 에워싸입니다 | 속도 (RPM) | 가변성 속도 |
| 연속 전류 (A) | 4.3 | 효율성 | IE 1 |
| 최대 힘(N) | 13 | 최대 여행(MM) | 7.2 |
| 보이스 코일 모터(V) | 26.6 | 중량 회전자(KG) | 16.2 |
| 고정자 DIA(MM) | 26.2 | 연속적인 힘(N) | 4.2 |
| 항구 | 상하이 보이스 코일 모터 | ||
| 강조하다 | 고주파 음성 코일 스테이지,음성 코일 스테이지 저속,DC 선형 모터화 광 스테이지 |
||
제품 설명

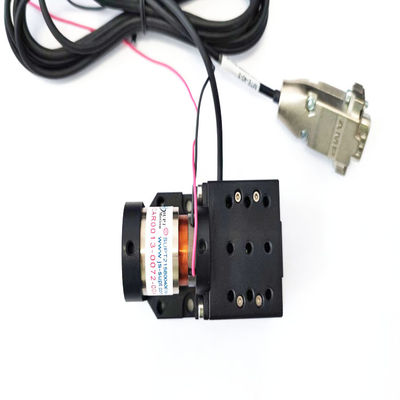

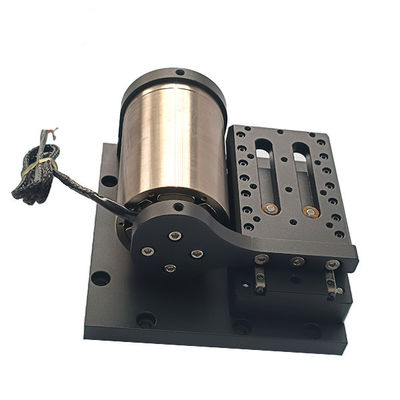

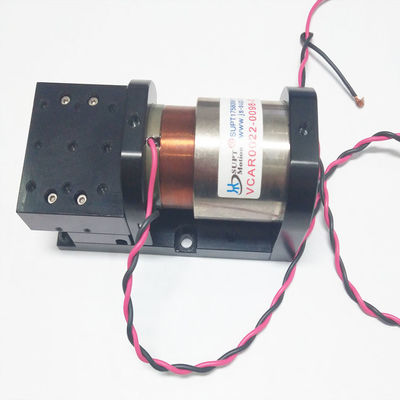

높은 주파수 공급 저속 DC 선형 모터 광학 선형 단계
제품 설명
VCM 모터 컨트롤러는 음성 코일 모터 모듈의 성능을 최적화하는 데 중요한 역할을 합니다. 코일을 통해 흐르는 전기 전류를 정확하게 제어 할 수 있습니다.정확한 위치 및 움직임 제어모터 컨트롤러는 위치 피드백, 모션 프로파일 및 사용자 정의 제어 알고리즘과 같은 고급 기능을 제공하여 VCM 모듈의 다재다능성과 기능을 향상시킬 수 있습니다.
작동 원리:
음성 코일 모터 모듈은 영구 자석과 와이어 코일로 구성됩니다. 전류가 코일을 통과하면 자기장을 생성합니다.이 자기장은 영구 자석과 상호 작용합니다., 코일과 부착 된 부하를 움직이는 힘을 생성합니다. 전류 방향과 크기를 제어함으로써 슬라이딩 플랫폼의 움직임과 위치를 정확하게 제어 할 수 있습니다.
음성 코일 모터 모듈은 슬라이딩 플랫폼을 위한 효율적이고 정밀한 선형 모션 제어 솔루션입니다. 높은 정확성, 빠른 반응, 원활한 작동,그들은 다양한 산업에서 응용 프로그램을 찾습니다.VCM 모듈의 모터 컨트롤러는 정확한 제어와 고급 기능을 제공함으로써 성능을 더욱 향상시킵니다. 기술이 계속 발전함에 따라음성 코일 모터 모듈은 모션 제어 시스템을 최적화하는 데 중요한 역할을 할 가능성이 있습니다..
기술 매개 변수:
| 제품 매개 변수 | |||||||||||
| 파라미터 성능 | 단위 | VCARO006- 0050-O0A |
VCARO013- 0072-00A |
VCARO022- 0098-oA |
VCARO033- 0099-00A |
VCARO044- 0249-OOA |
VCARD070- 0149-oOA |
VCAR0087- 0062-OOA |
VCARO140- 0150-OOA |
VCAR0262- 0112-00A |
VCAR0262- 0249-00A |
| 최고 추진력 | N | 6.2 | 13 | 22 | 33 | 44 | 70 | 87 | 140 | 262 | 262 |
| 유지 추진력 |
N | 2.6 | 4.2 | 6.6 | 8 | 11.7 | 27.3 | 21.7 | 42.2 | 111 | 112 |
| 효과적 인 뇌졸중 | mm | 5 | 7.2 | 9.8 | 9.9 | 24.9 | 14.9 | 6.2 | 15 | 11.2 | 24.9 |
| 최고류 | A | 1.7 | 2.3 | 3.8 | 4.5 | 4.95 | 4 | 6.85 | 5.3 | 6.4 | 10.1 |
| 피크 전압 | v | 15.7 | 26.6 | 24.7 | 24.3 | 44.9 | 26.9 | 34.5 | 33.4 | 35.1 | 28.2 |
| 밀기 상수 | 제1호 | 3.57 | 5.72 | 5.8 | 5.87 | 8.88 | 17.7 | 12.7 | 26.6 | 41 | 26 |
| 인코더 해상도 | 음 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.10.5/1 | 0.1/.5/1 | 10.51 | o.1/05/1 |
| 반복 정확성 | 음 | 37021 | 37021 | 37021 | 37021 | 37021 | 37021 | 37021 | 1/5/1o | 37021 | 37021 |
| 직선성 | 음 | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm |
| 평면성 | 음 | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | (K3/25mm) | K3/25mm | K3/25mm | K3/25mm | K3/25mm |
|
제품 모델 |
최고 힘 (N) |
지속적 인 힘 25°C (북쪽) |
전체 스트로크 (mm) |
최대 전압 (V) |
역 EMF 상수 (V/m/S) |
코일 무게 (g) |
스타터D일아미터 (mm) |
코일의 길이를 입력 (mm) |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.5 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.9 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 51 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 75 | 58 | 72 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 95 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 45 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 170 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.4 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 130 | 73 | 27.5 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 275 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 740 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 700 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 640 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 770 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.3 | 37.3 | 38 | 29.8 | 1040 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 6305 | 254.9 | 14.5 | 104 | 1390 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 3 | 73.5 | 68 | 1050 | 110 | 143.7 |
응용 프로그램:
음성 코일 모터 모듈은 높은 해상도, 짧은 스트로크, 가벼운 무게와 낮은 소음의 선형 플랫폼입니다. 고 정밀, 단거리, 낮은 소음 애플리케이션에 이상적입니다.좁은 공간에 특히 적합합니다.음성 코일 모터는 코일, 자석 및 드라이브 자석으로 구성됩니다.안정성이 좋고 고속 오시슬레이션과 교차 움직임을 할 수 있습니다.코일은 제어회로에 연결되어 있으며, 전류가 가해지면 자석의 자석장과 상호작용하는 자기장을 생성합니다.자석이 움직이고 구조를 구동하도록 만드는. 그것의 위치 정밀도는 0.1um-0.5um에 도달하고 가속은 20G에 도달합니다. 음성 코일 모터 모듈 선형 플랫폼은 특히 짧은 스트로크와 함께 폐쇄 루프 서보 애플리케이션에 적합합니다..음성 코일 액추에이터 플랫폼은 가공 위치, 속도, 가속 및 힘 통제를 가능하게합니다. 음성 코일 모터는 높은 해상도, 짧은 스트로크, 가벼운 무게 및 낮은 소음의 장점을 가지고 있습니다.,고정밀, 단거리 및 소음 낮은 애플리케이션에 이상적입니다.
우리 서비스
기술 지표 및 사양은 사용자 정의 될 수 있습니다.
만족스러운 판매 후 서비스
회사 정보
포장 및 운송
인증서
FAQ
모터:
1여행: 실제 여행, 통산 여행 계산에 사용의힘 값.
2이동 방향: 수평 또는 수직 설치 90도
3부하력:c반방향으로 인스턴트힘에모터, 스프링 등
4부하 무게: 질 스라이더를 포함한 이동의 전체 품질 부분
5이동 유형: 1.점에서 점으로 이동;2.규칙의 상호작용 (예를 들어 스캔).
6속도 곡선: 1.트라페소이드 속도 곡선;2.삼각형 속도 곡선3.시노스 속도 곡선.
