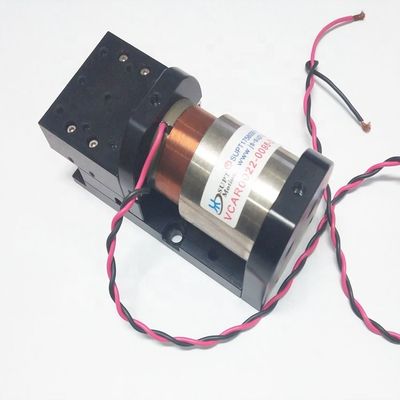

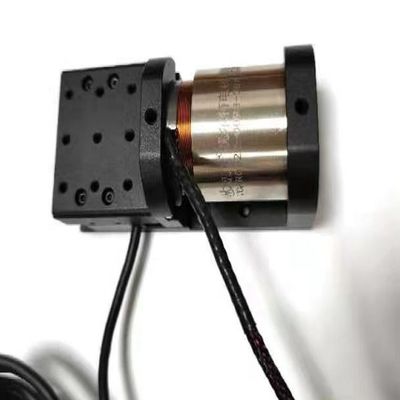

고 반응 모터 모듈 스테이지 음성 코일 광 시스템용 선형 스테이지
| 원래 장소 | 진주, 중국 |
|---|---|
| 브랜드 이름 | SUPT Motion |
| 인증 | ce,ISO9001,CCC |
| 모델 번호 | VCAR0022-0098-00A |
| 최소 주문 수량 | ≥1 |
| 가격 | $380.00/pieces >=1 pieces |
| 포장 세부 사항 | 전기 모션 플랫폼을 위한 카튼/나무 상자 |
| 배달 시간 | 1-5 상품 5-7 일 선적, 표본 3-5 일, 협상될 크기 |
| 지불 조건 | T/T |
| 공급 능력 | 월 전기 모션 플랫폼 당 3000개/개 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 보증 | 3개월~1년 | 사용 | 자동차, 전기적 자전거, UAV, 로봇, 의학 인공호흡기, 현미경, 광학인 보트 |
|---|---|---|---|
| 종류 | 소형 모터 | 토크 | 요구 |
| 건축물 | 영구 자석 | 변동 | 붓 |
| 보호 기능 | 완전히 에워싸입니다 | 속도 (RPM) | 고속도 |
| 연속 전류 (A) | 3.8 | 효율성 | IE 1 |
| 최대 힘(N) | 22 | 타격(MM) | 9.8 |
| 전기 모션 플랫폼(v) | 24.7 | 항구 | 상하이 |
| 강조하다 | 높은 반응 모터 모듈 단계,음성 코일 선형 단계 3.8A,광 시스템용 음성 코일 선형 스테이지 |
||
제품 설명
광 시스템용 고 반응 저 전류 선형 플랫폼 모듈
제품 설명
선형 플랫폼 모듈은 정확하고 제어되는 선형 움직임을 제공하는 능력으로 인해 광학 분야에서 중요한 응용 프로그램을 찾습니다.이 모듈들은 다양한 광학 시스템과 실험에 필수적인 부품입니다.광학 분야에서 선형 플랫폼 모듈의 몇 가지 주요 응용 분야는 다음과 같습니다.
1정밀 광학 정렬: 선형 플랫폼 모듈은 광학 시스템에서 렌즈, 거울, 프리즘 및 필터와 같은 광학 구성 요소를 정확하게 정렬하는 데 사용됩니다.정확 한 움직임 제어 효율적 인 빛 전송 및 정확한 이미지 형성을 위해 최적의 정렬을 보장.
2현미경 시스템:선형 플랫폼 모듈은 현미경 대상, 단계 및 기타 구성 요소의 정확한 움직임을 허용함으로써 현미경 설정에서 중요한 역할을합니다.이것은 정확한 집중을 보장합니다., 샘플 스캔, 그리고 생물학과 재료 과학의 영상 촬영.
3레이저 빔 스티어링: 레이저 시스템에서 레이저 빔의 움직임을 제어하기 위해 선형 단계가 사용된다. 그들은 빔 방향, 각도,레이저 절단과 같은 작업에 대한 위치, 표시 및 재료 처리.
4분광: 선형 플랫폼 모듈은 분광 설정에서 표본, 탐지 장치 및 광원 이동을 용이하게합니다.이것은 다양한 분석 및 과학적 응용을 위해 빛 스펙트럼의 제어 스캔 및 분석을 허용합니다..
5간섭 측정: 간섭 측정 설정에서 선형 플랫폼 모듈은 간섭 패턴을 생성하는 데 필요한 제어 움직임을 가능하게합니다. 이것은 거리와 같은 매개 변수를 측정하는 데 필수적입니다.,높은 정확도로 이동, 표면 특성을.
6광학 테스트 및 특성화: 선형 플랫폼은 광학 테스트에서 테스트 및 특성화 과정에서 광학 구성 요소를 정확하게 배치하는 데 사용됩니다.이것은 광학적 특성의 일관성 및 반복 측정을 보장.
7광섬유 정렬: 선형 플랫폼 모듈은 광섬유와 광섬유 구성 요소를 정렬하여 광섬유로 빛의 효율적인 결합을 돕습니다.이것은 통신에서 매우 중요합니다., 광섬유 센서 및 데이터 전송 응용 프로그램
8광 리토그래피: 선형 단계 는 반도체 제조 및 마이크로 제조 를 위한 광 리토그래피 시스템 에 사용 됩니다. 그들은 마스크 와 기판 의 정확한 위치 를 가능하게 합니다.미세 구조의 정확한 패턴 조성에 기여합니다..
9빔 확장 및 콜리마팅: 선형 모션 플랫폼은 다양한 광학 설정에서 빔 지름 및 콜리마이션을 조정하는 데 도움이되며, 광학 빔이 필요에 따라 중점화되거나 확장되도록합니다.
10광학 기기: 선형 단계는 망원경, 현미경 및 분광기 등 다양한 광학 기기에 통합됩니다.구성 요소의 제어 된 이동을 가능하게하고 전반적인 성능을 향상시킵니다..
기술 매개 변수:
| 제품 매개 변수 | |||||||||||
| 파라미터 성능 | 단위 | VCAR0006- 0050-00A |
VCAR0013- 0072-00A |
VCAR0022- 0098-00A |
VCAR0033- 0099-00A |
VCAR0044- 0249-00A |
VCAR0070- 0149-00A |
VCAR0087- 0062-00A |
VCAR0140- 0150-00A |
VCAR0262- 0112-00A |
VCAR0262- 0249-00A |
| 최고 추진력 | N | 6.2 | 13 | 22 | 33 | 44 | 70 | 87 | 140 | 262 | 262 |
| 유지 추진력 |
N | 2.6 | 4.2 | 6.6 | 8 | 11.7 | 27.3 | 21.7 | 42.2 | 111 | 112 |
| 효과적 인 뇌졸중 | mm | 5 | 7.2 | 9.8 | 9.9 | 24.9 | 14.9 | 6.2 | 15 | 11.2 | 24.9 |
| 최고류 | A | 1.7 | 2.3 | 3.8 | 4.5 | 4.95 | 4 | 6.85 | 5.3 | 6.4 | 10.1 |
| 피크 전압 | v | 15.7 | 26.6 | 24.7 | 24.3 | 44.9 | 26.9 | 34.5 | 33.4 | 35.1 | 28.2 |
| 밀기 상수 | 제1호 | 3.57 | 5.72 | 5.8 | 5.87 | 8.88 | 17.7 | 12.7 | 26.6 | 41 | 26 |
| 인코더 해상도 | 음 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.10.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/05/1 |
| 반복 정확성 | 음 | 10 월 15 일 | 10 월 15 일 | 10 월 15 일 | 10 월 15 일 | 10 월 15 일 | 10 월 15 일 | 10 월 15 일 | 10 월 15 일 | 10 월 15 일 | 10 월 15 일 |
| 직선성 | 음 | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm |
| 평면성 | 음 | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | (K3/25mm) | K3/25mm | K3/25mm | K3/25mm | K3/25mm |
| 제품 모델 | 최고 힘 (N) |
지속력 25°C (북쪽) |
전체 스트로크 (mm) |
최대 전압 (V) |
역 EMF 상수 (V/m/s) |
코일 무게 (g) |
스테이터 지름 (mm) | 길이가 (mm) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
응용 프로그램:

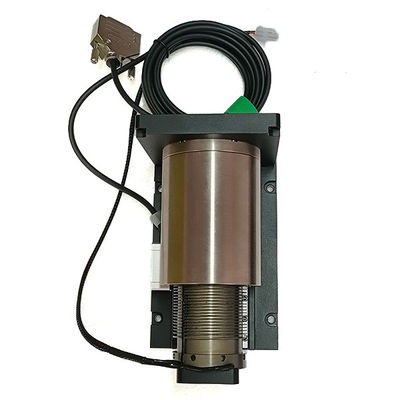

음성 코일 모터 모듈의 선형 플랫폼은 특히 짧은 스트로크로 폐쇄 루프 서보 애플리케이션에 적합합니다. 기반은 항공 알루미늄으로 정밀 가공됩니다.안정성이 좋고 고속 오시일레이션 및 교차 움직임을 할 수 있습니다.. 간단하고 신뢰할 수 있는 제어, 후퇴 장치가 필요하지 않습니다, 유지 보수 무료 긴 수명. 그것의 작은 크기 때문에, 그것은 좁은 공간에 특히 적합합니다.음성 코일 액추에이터 플랫폼은 가공 위치를 가능하게, 속도, 가속 및 힘 제어. 위치 정밀도 수준은 0.1um-0.5um에 도달하고 가속은 20G에 도달합니다.전기 자전거, 드론, 로봇, 의료 호흡기, 현미경, 내시경 및 광학 프로젝트. 다른 움직임과 추진 요구 사항에 따라 적절한 드라이버와 컨트롤러를 구성합니다.플랫폼 구조는 가공 및 사용자 정의 될 수 있습니다다른 응용 프로그램에 따라 적절한 선형 가이드 메커니즘, 다양한 유형의 고 정밀 선형 가이드 등을 선택하십시오.
우리 서비스
기술 지표 및 사양은 사용자 정의 될 수 있습니다.
한 샘플, 화물 수집.
만족스러운 판매 후 서비스.
회사 정보
포장 및 운송
인증서
FAQ
1여행: 실제 여행, 통산 여행 계산에 사용의힘 값.
2이동 방향: 수평 또는 수직 설치 90도
3부하력:c반방향으로 인스턴트힘에모터, 스프링 등
4부하 무게: 질 스라이더를 포함한 이동의 전체 품질 부분
5이동 유형: 1.점에서 점으로 이동;2.규칙의 상호작용 (예를 들어 스캔).
6속도 곡선: 1.트라페소이드 속도 곡선;2.삼각형 속도 곡선3.시노스 속도 곡선.
