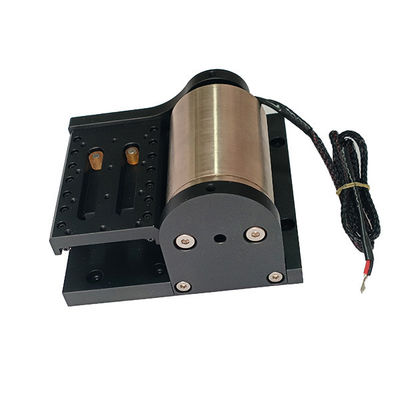

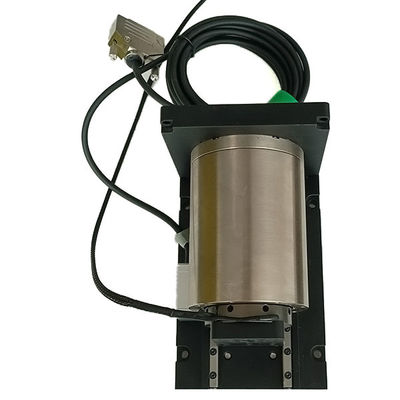

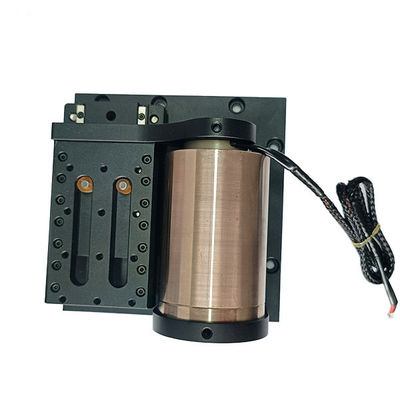

음성 코일 모터 모듈 마이크로스코프용 높은 반대 선형 스테이지
제품 상세 정보
| 보증 | 3개월~1년 | 사용 | 자동차, 전기적 자전거, UAV, 로봇, 의료 환기 설비, 현미경, 내시경, 광학, 광학렌즈인 보트 |
|---|---|---|---|
| 종류 | 소형 모터 | 토크 | 요구 |
| 건축물 | 영구 자석 | 변동 | 붓 |
| 보호 기능 | 완전히 에워싸입니다 | 속도 (RPM) | 고속도 |
| 연속 전류 (A) | 10.1A | 효율성 | IE 1 |
| 최대 힘(N) | 262 | 최대 여행(MM) | 11.2 |
| 보이스 코일 모터(V) | 28.2 | 모터 중량 r(kg) | 2 |
| 연속적인 힘(N) | 112 | 항구 | 상하이 보이스 코일 모터 |
| 강조하다 | 플렉서 모터 모듈 나노 포지셔닝 선형 단계,나노 포지셔닝 선형 스테이지 힌지,힌지 피에조 선형 단계 |
||
제품 설명
플렉서 힌지 미스코프 스테이지 나노 위치 고 정밀 유연한 안내 시스템 피에조 선형 스테이지
제품 설명
음성 코일 모터 모듈은 다양한 구성 요소와 기능을 위해 정확하고 제어 된 선형 움직임을 제공함으로써 현미경에서 중요한 역할을합니다.현미경 에 적용 함 으로 영상 품질 이 향상 된다, 초점 제어 및 전반적인 성능은 다음과 같습니다. 현미경에서 음성 코일 모터 모듈의 주요 역할:
1자동 초점 메커니즘: 음성 코일 모터 모듈은 현미경 자동 초점 시스템에서 샘플의 신속하고 정확한 초점화를 달성하기 위해 사용됩니다.현미경 이 초점 위치 를 빠르고 정확하게 조정 할 수 있게 해 줍니다선명하고 선명한 이미지를 얻을 수 있습니다.
2. 객체 렌즈 위치: 음성 코일 모터 모듈은 현미경의 객체 렌즈의 위치를 조정하는 데 도움이 됩니다. 이것은 샘플과 정확한 정렬을 보장하고 이미지 품질을 최적화합니다.
3이미지 안정화: 일부 현미경은 진동이나 드리브를 보완하여 이미지 프로세스를 안정시키기 위해 음성 코일 모터 모듈을 사용하여 이미지 명확성을 향상시킵니다.
4마이크로스코프 스테이지 제어: 음성 코일 모터 모듈은 샘플 또는 슬라이드의 원활하고 정확한 움직임을 가능하게하기 위해 마이크로스코프 스테이지에 통합됩니다.이것은 표본의 다양한 영역을 검사하는 데 매우 중요합니다..
5빠른 초점 전환: 여러 가지 목적 또는 이미지 모드를 가진 현미경에서 음성 코일 모터 모듈은 다른 초점 평면 또는 확대 사이를 빠르게 전환 할 수 있습니다.
6고해상도 영상: 초해상도 현미경과 같은 고해상도 영상 기술을 위해 음성 코일 모터 모듈은 정확한 샘플 위치 및 움직임에 기여합니다.상세한 이미지를 얻기 위해 필수적입니다..
기술 매개 변수:
|
제품 모델 |
최고 힘 (N) |
지속적 인 힘 25°C (북쪽) |
전체 스트로크 (mm) |
최고류 (A) |
피크 전압 (V) |
밀기 상수 (N/A) |
인코더 해상도 (um) |
반복 정확성 (um) |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 1.7 | 15.7 | 3.57 | 0.1/0.5/1 | 10 월 15 일 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 2.3 | 26.6 | 5.72 | 0.1/0.5/1 | 10 월 15 일 |
| VCAR0022-0098-00A | 22 | 6.5 | 9.8 | 3.8 | 24.7 | 5.8 | 0.1/0.5/1 | 10 월 15 일 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 4.5 | 24.3 | 5.87 | 0.1/0.5/1 | 10 월 15 일 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 4.95 | 44.9 | 8.88 | 0.1/0.5/1 | 10 월 15 일 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 4 | 26.9 | 17.7 | 0.1/0.5/1 | 10 월 15 일 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 6.85 | 34.5 | 12.7 | 0.1/0.5/1 | 10 월 15 일 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 6.4 | 35.1 | 41 | 0.1/0.5/1 | 10 월 15 일 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 10.1 | 28.2 | 26 | 0.1/0.5/1 | 10 월 15 일 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 11.7 | 31.6 | 37.2 | 0.1/0.5/1 | 10 월 15 일 |
| VCAR1351-0310-00A | 1351 | 376.8 | 3 | 19.9 | 73.5 | 68 | 0.1/0.5/1 | 10 월 15 일 |
음성 코일 모터 모듈은 특히 단류 폐쇄 루프 서보 애플리케이션, 모터 가벼운 무게, 빠른 응답 속도 (ms, 가속 20G까지) 에 적합합니다.음성 코일 모터 모듈의 기반은 항공 알루미늄으로 만들어집니다., 좋은 안정성을 가지고 고속 진동 교차 움직임을 할 수 있습니다. 간단하고 신뢰할 수있는 제어, 후퇴 장치, 유지 보수 무료, 긴 수명이 지속적으로 작동 할 수 있습니다.정밀 위치용 음성 코일 모터 모듈, 속도, 가속 및 추진 제어. 위치 정확도는 적절한 인코더와 0.1-5um에 도달 할 수 있습니다.드라이버 및 컨트롤러 플랫폼 구조의 적절한 구성의 추진 요구 사항은 사용자 정의 될 수 있습니다.: 선형 안내 메커니즘의 적절한 구성으로 다른 응용 프로그램에 따라: 특수 선형 베어 시스템, 기름 없는 자기 윤활 베어 시스템.
우리 서비스
기술 지표 및 사양은 사용자 정의 될 수 있습니다.
