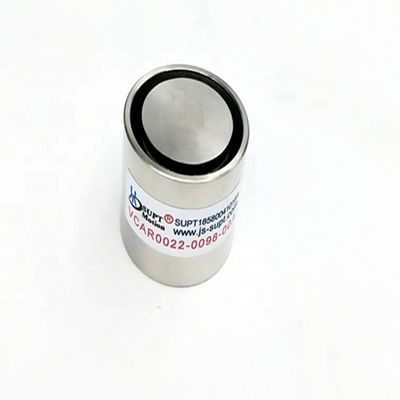

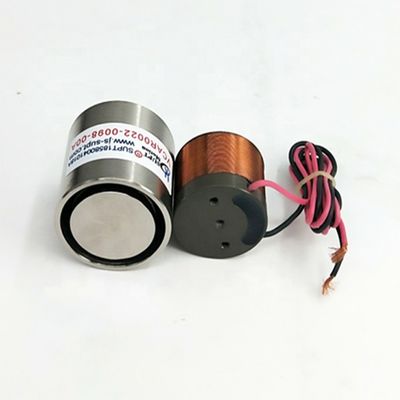

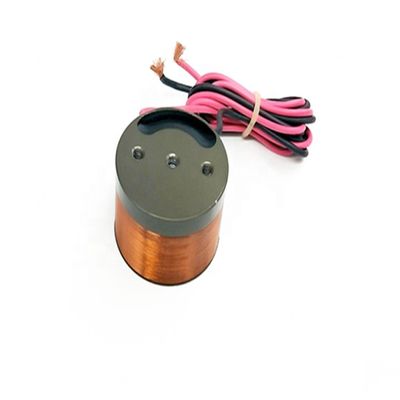

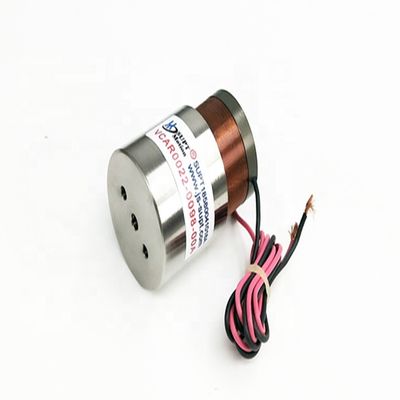

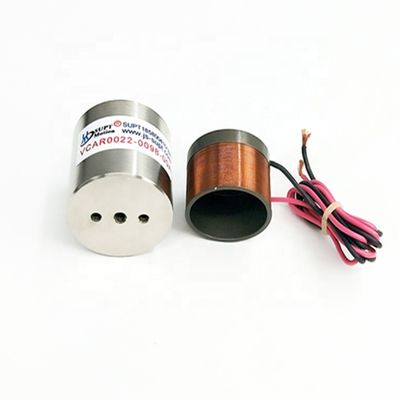

원통형 VCM 음성 코일 모터 직동 모터 고속 소음
제품 상세 정보
| 용법 | BOAT, 자동차, 전기자전거, UAV, 3D프린팅, 현미경, 내시경, 로봇, 의료용 인공호흡기 | 유형 | 소형 모터 |
|---|---|---|---|
| 토크 | 30 | 건설 | 영구자석 |
| 정류 | 브러시 | 보호 기능 | 완전히 밀폐됨 |
| 속도 (RPM) | 고속 | 연속 전류 (A) | 5.6 |
| 능률 | IE 1 | 최대 힘(N) | 22 |
| 최대 여행(MM) | 9.8 | 보이스 코일 모터(V) | 24.7 |
| 중량 회전자(KG) | 20 | 고정자 DIA(MM) | 34.1 |
| 연속적인 힘(N) | 6.6 | 역기전역 상수(kb) | 5.8 |
| 코일(MM)의 길이에 들어가세요 | 35 | 응용 프로그램 | 의학적인 상업적인 반도체, 자동화, |
| 강력한 원동력(N) | 0.7-1000 | ||
| 강조하다 | 실린더형 VCM 음성 코일 모터,원통형 VCM 직동 모터,저소음 VCM 음성 코일 모터 |
||
제품 설명
직접 구동 모터 원통형 보이스 코일 모터 고속 저소음
제품 설명:
원통형 보이스 코일 모터(VCM)는 정밀한 제어와 컴팩트한 크기로 인해 광학 시스템에 널리 사용됩니다. 광학 시스템에서 VCM은 일반적으로 카메라와 렌즈의 자동 초점 메커니즘에 사용됩니다. VCM의 선형 모션 기능을 통해 렌즈 요소의 정확한 위치 지정이 가능해 선명한 초점을 얻을 수 있습니다.
다이렉트 드라이브 VCM은 고주파 응답, 높은 가속도, 낮은 관성으로 높은 정밀도를 제공하므로 위치 명령에 빠르고 정확하게 응답합니다. 이러한 반응성은 빠르고 정확한 조정이 필요한 광학 초점 시스템과 같은 응용 분야에 이상적입니다.
VCM은 또한 공간이 제한된 광학 시스템에 통합할 수 있는 컴팩트한 디자인을 특징으로 합니다. 크기가 작기 때문에 전체 크기와 무게를 그대로 유지하면서 카메라, 현미경, 망원경 및 기타 광학 장비에 쉽게 통합할 수 있습니다.
원통형 음성 코일 모터는 광학 시스템의 자동 초점 메커니즘에 중요한 응용 분야를 가지고 있습니다. 직접 구동 특성은 백래시와 기계적 마모를 제거하여 안정성과 낮은 유지 관리를 보장합니다. VCM은 빠르고 정확한 위치 지정을 위해 매우 역동적이고 반응성이 뛰어납니다. VCM은 크기가 작아 광범위한 광학 장비에 통합하는 데 이상적입니다.
기술적인 매개변수:
| 제품 모델 | 피크 포스 (N) |
지속적인 힘 25℃(N)에서 |
총 스트로크 (mm) |
최대 전압 (다섯) |
역기전력 상수 (V/m/s) |
코일의 무게 (g) |
고정자 직경(mm) | 길이 (mm) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
신청:
보이스 코일 모터는 직접 구동 모터의 특수한 유형으로, 직접 구동은 구동 시스템 아래에 있으며 직접 구동 모터는 부하에 직접 연결되어 부하의 직접 구동을 달성하며 실용 신안은 간단한 구조, 작은 볼륨, 고속, 높은 가속도, 빠른 응답 등의 장점을 가지고 있습니다. 보이스 코일 모터 운동은 선형 형태 또는 원호 형태일 수 있습니다. 고속 및 고정밀 포지셔닝 시스템의 개선과 보이스 코일 모터 기술의 급속한 발전으로 인해 보이스 코일 모터는 디스크, 레이저 디스크 포지셔닝 및 기타 정밀 포지셔닝 시스템에만 널리 사용되는 것이 아닙니다. 또한 다양한 형태의 높은 가속도 및 고주파 여기에도 널리 사용됩니다. 광학 시스템(poly-RRB-)의 렌즈 위치 지정과 같은 유연한 로봇의 보이스 코일 모터는 비엔드 액추에이터의 빠르고 정확한 위치 지정을 위해 진동을 효과적으로 억제하는 데 사용될 수 있습니다.높은 분해능, 짧은 스트로크, 가벼운 무게 및 낮은 소음을 갖춘 보이스 코일 모터는 높은 정밀도, 짧은 거리 및 낮은 소음이 요구되는 응용 분야에 이상적인 선택입니다.
우리의 서비스
기술 지표 및 사양을 맞춤 설정할 수 있습니다.
만족스러운 애프터 서비스
회사 정보
인증
FAQ
음성 코일 모터:
1.여행: 유효 여행, 총 여행을 계산하는 데 사용됩니다.~의가치의 힘.
2. 이동 방향: 수평 또는 수직 설치 90도.
3. 부하 힘:기음반대 방향으로 항상힘에모터, 스프링 등과 같은
4. 하중 중량: 품질 슬라이더를 포함한 무브먼트의 전체 품질 부분
5. 이동 유형: 1.지점 간 이동;2.규칙의 왕복(예: 스캐닝).
6. 속도 곡선: 1.사다리꼴 속도 곡선;2.삼각형 속도 곡선; 3.사인 속도 곡선.
