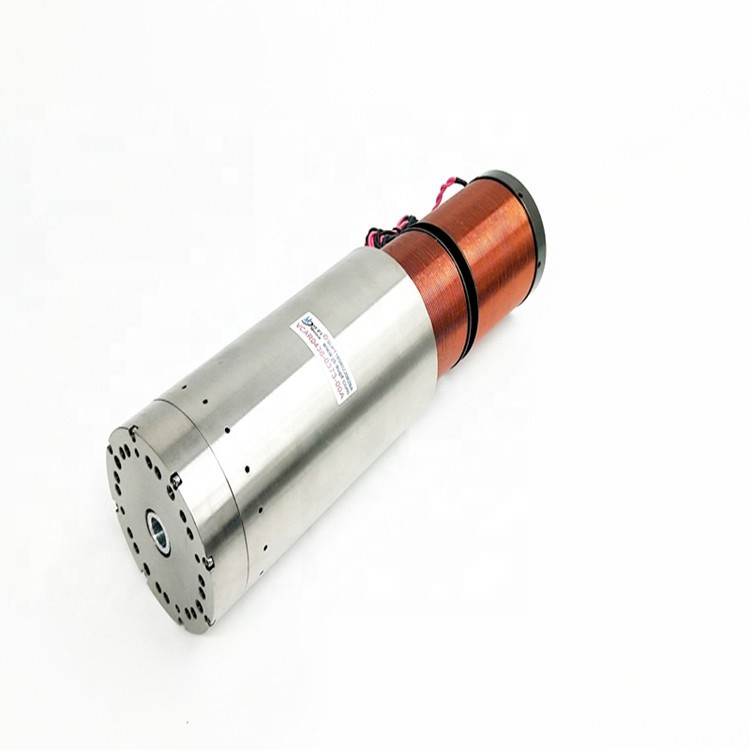

37mm 스트로크 원통 VCM 음성 코일 액추에이터 소형 음성 코일 모터
제품 상세 정보
| 보증 | 3개월~1년 | 용법 | 자동차, 현미경, 로봇, 의료 환기 설비, 광학 프로젝트, 레이저 설비인 보트 |
|---|---|---|---|
| 유형 | 소형 모터 | 건설 | 영구자석 |
| 정류 | 브러시리스 | 보호 기능 | 완전히 밀폐됨 |
| 속도 (RPM) | 20 | 연속 전류 (A) | 2.6 |
| 능률 | IE 1 | 최대 힘(N) | 436 |
| 최대 여행(MM) | 37.3 | 보이스 코일 모터(V) | 38 |
| 중량 회전자(g) | 1040 | 고정자 DIA(MM) | 76 |
| 연속적인 힘(N) | 142.6 | ||
| 강조하다 | 50mm 스트로크 VCM 음성 코일 모터,50mm 스트로크 미니어처 음성 코일 액추에이터,두 문장 소형 음성 코일 액추에터 |
||
제품 설명
50mm 스트로크 2구 음성 코일 모터 제로 자기 슬롯 효과
제품 설명:
소형 보이스 코일 모터의 특성과 자동화 시스템에서의 응용:

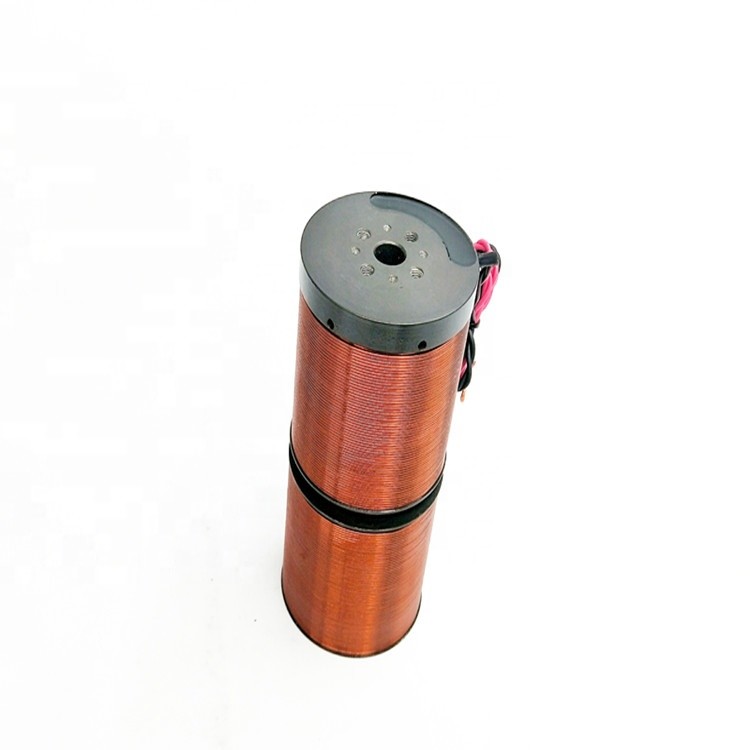

소형 보이스 코일 모터는 작은 크기, 높은 전력 밀도, 빠른 응답 시간 및 정확한 위치 지정이 특징입니다. 원통형 vcm 보이스 코일 모터는 일반적으로 코일을 통과하는 전류와 상호 작용하는 자기장을 형성하는 두 개의 영구 자석 사이에 매달린 코일로 구성됩니다.
소형 보이스 코일 모터의 주요 용도 중 하나는 로봇 공학에서 로봇 팔과 조작기를 정확하게 배치하고 제어하는 데 사용할 수 있습니다. 소형 보이스 코일 모터는 빠르고 정확한 움직임이 필요한 픽 앤 플레이스 기계와 같은 생산 공정을 자동화하는 데에도 사용됩니다. 광학 분야에서는 소형 보이스 코일 모터가 카메라와 망원경 시스템의 고속 포커싱 및 줌 기능에 사용됩니다.
또한 제로 그루브 효과를 특징으로 하는 원통형 소형 보이스 코일 모터는 반도체 제조, 계측 및 생체 의학 장비와 같이 부드럽고 정밀한 움직임이 필요한 분야에서 자주 사용됩니다. 예를 들어, 반도체 제조에서는 소형 보이스 코일 모터를 웨이퍼 핸들링 및 정렬 작업에 사용할 수 있습니다. 계측학에서는 소형 보이스 코일 모터가 정밀 측정 및 스캐닝에 사용됩니다. 생의학 분야에서 vcm 보이스 코일 모터는 실험실 자동화 및 수술용 포지셔닝 레이저 시스템을 비롯한 다양한 응용 분야를 갖추고 있습니다.
기술적인 매개변수:
| 제품 모델 | 피크 포스 (N) |
지속적인 힘 25℃(N)에서 |
총 스트로크 (mm) |
최대 전압 (다섯) |
역기전력 상수 (V/m/s) |
코일의 무게 (g) |
고정자 직경(mm) | 길이 (mm) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |

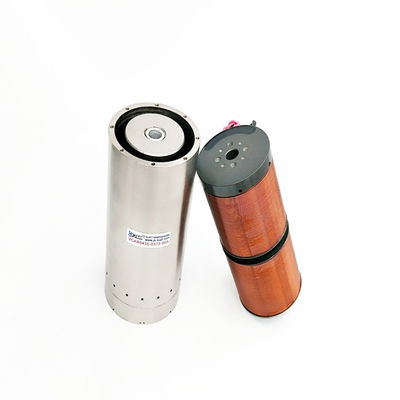

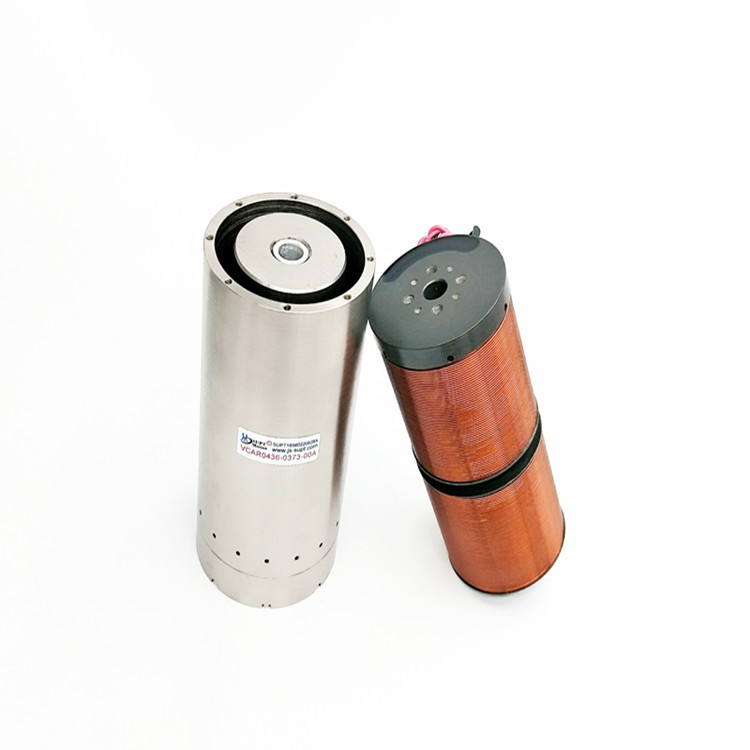

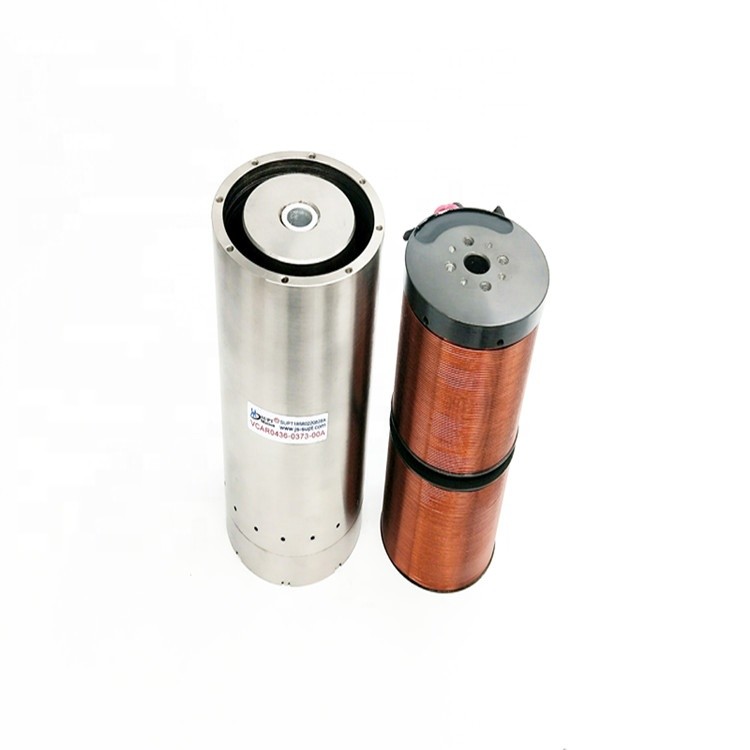

| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
VCAR 시리즈 원통형 보이스 코일 모터는 높은 추력, 고속, 고정밀도를 제공할 수 있어 널리 사용됩니다. 이러한 유형의 모터는 0.7n ~ 1000N의 강력한 전력을 생산할 수 있어 시장의 80% 이상을 점유하고 일반적으로 이동 거리가 50mm 미만입니다. 모터는 주로 의료, 반도체, 항공, 자동차 및 밸브 브레이크, 단거리 정밀 위치 제어, 소형 정밀 교체 측정 장비, 진동 플랫폼 및 능동형 진동 감쇠 시스템 및 기타 여러 측면을 포함한 기타 분야에 사용됩니다. 시장은 의료, 반도체, 항공우주 및 자동화 산업에 중점을 두고 있습니다.
우리의 서비스
경쟁 우위 제품
품질불량, 배송지연시 전액 환불
품질보증계약
소액 주문 환영
품질불량, 배송지연시 전액 환불
품질보증계약
소액 주문 환영
회사 정보
인증
FAQ
모터:
1.여행: 유효 여행, 총 여행을 계산하는 데 사용됩니다.~의가치의 힘.
2. 이동 방향: 수평 또는 수직 설치 90도.
3. 부하 힘:기음반대 방향으로 항상힘에모터, 스프링 등과 같은
4. 하중 중량: 품질 슬라이더를 포함한 무브먼트의 전체 품질 부분
5. 이동 유형: 1.지점 간 이동;2.규칙의 왕복(예: 스캐닝).
6. 속도 곡선: 1.사다리꼴 속도 곡선;2.삼각형 속도 곡선; 3.사인 속도 곡선.
