가벼운 무게 Vcm 음성 코일 모터 모듈
| 원래 장소 | 스초우 중국 |
|---|---|
| 브랜드 이름 | SUPT MOTION |
| 인증 | ISO9001-2000 |
| 모델 번호 | VCAR 시리즈 |
| 최소 주문 수량 | 1pcs |
| 가격 | $220-$350 |
| 포장 세부 사항 | 통 패키징 ect. |
| 배달 시간 | 1-5 상품 5-7 일 선적, 표본 3-5 일, 협상될 크기 |
| 지불 조건 | T/T |
| 공급 능력 | 협상 가능 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 무게 | 빛 | 양 | 9998 |
|---|---|---|---|
| RPM | 8800rpmrpm | 힘 | 36W |
| 전압 | 24v | 배치 번호 | YET-YQDJ13 |
| 강조하다 | VCM 음성 코일 모터 모듈,가벼운 무게 VCM 음성 코일 스테이지,36W 고속 음성 코일 스테이지 |
||
제품 설명

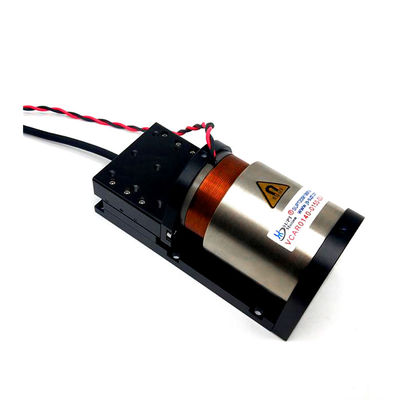

가벼운 무게 VCM 음성 코일 모터 모듈
제품 설명:
음성 코일 모터 모듈은 음성 코일 모터 (VCM) 와 관련 제어 시스템을 통합하는 장치입니다. 음성 코일 모터는 선형 모터의 특수 유형입니다.전자기장에 의해 생성되는 힘에 의해 움직이는 운동, 일반적으로 고속, 정밀 및 원활한 움직임이 필요한 응용 프로그램에서 사용됩니다. 음성 코일 모터 모듈은 음성 코일 모터의 특성 및 제어 기술을 결합합니다.다양한 애플리케이션에 대한 선형 모션 솔루션을 제공하는.
음성 코일 모터는 코일과 자기장으로 구성된 모듈의 핵심 부품입니다.생성된 자기장이 자기장과 상호 작용합니다., 코일의 움직임을 주도하는 힘을 생성합니다.
선형 움직임을 달성하기 위해, 음성 코일 모터는 일반적으로 가이드 레일에 설치되거나 슬라이더에 연결되어 모터가 직선으로 원활하게 움직일 수 있습니다.
음성 코일 모터 모듈은 광학 장비, 의료 기기, 자동 생산 라인, 정밀 가공, 레이저 절단, 카메라 렌즈 자동 초점,그 외그들은 높은 속도, 고 정밀성, 부드러운 운동 특성으로 선호되며 다양한 응용 프로그램에 정확한 선형 운동 제어 기능을 제공합니다.
기술 매개 변수:
| 제품 모델 | 최고 힘 (N) |
지속력 25°C (북쪽) |
전체 스트로크 (mm) |
최대 전압 (V) |
역 EMF 상수 (V/m/s) |
코일 무게 (g) |
스테이터 지름 (mm) | 길이가 (mm) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
| 제품 매개 변수 | |||||||||||
| 파라미터 성능 | 단위 | VCAR0006- 0050-00A |
VCAR0013- 0072-00A |
VCAR0022- 0098-00A |
VCAR0033- 0099-00A |
VCAR0044- 0249-00A |
VCAR0070- 0149-00A |
VCAR0087- 0062-00A |
VCAR0140- 0150-00A |
VCAR0262- 0112-00A |
VCAR0262- 0249-00A |
| 최고 추진력 | N | 6.2 | 13 | 22 | 33 | 44 | 70 | 87 | 140 | 262 | 262 |
| 유지 추진력 |
N | 2.6 | 4.2 | 6.6 | 8 | 12 | 27 | 22 | 42 | 111 | 112 |
| 효과적 인 뇌졸중 | mm | 5 | 7.2 | 9.8 | 9.9 | 25 | 15 | 6.2 | 15 | 11 | 25 |
| 최고류 | A | 1.7 | 2.3 | 3.8 | 4.5 | 5 | 4 | 6.9 | 5.3 | 6.4 | 10 |
| 피크 전압 | v | 16 | 27 | 25 | 24 | 45 | 27 | 35 | 33 | 35 | 28 |
| 밀기 상수 | 제1호 | 3.6 | 5.7 | 5.8 | 5.9 | 8.9 | 18 | 13 | 27 | 41 | 26 |
| 인코더 해상도 | 음 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.10.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/05/1 |
| 반복 정확성 | 음 | 10 월 15 일 | 10 월 15 일 | 10 월 15 일 | 10 월 15 일 | 10 월 15 일 | 10 월 15 일 | 10 월 15 일 | 10 월 15 일 | 10 월 15 일 | 10 월 15 일 |
| 직선성 | 음 | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm |
| 평면성 | 음 | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | (K3/25mm) | K3/25mm | K3/25mm | K3/25mm | K3/25mm |

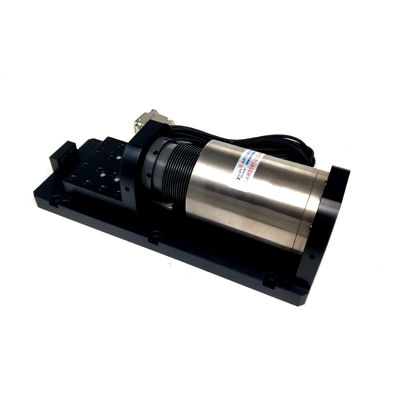

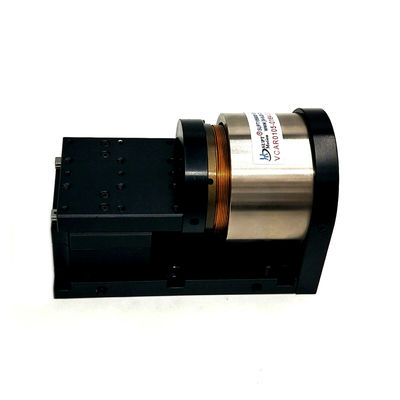

음성 코일 모터 단일 샤프트 모듈
짧은 스트로크, 가벼운 모터 무게, 빠른 반응 속도 (밀리 초 수준, 20G까지 가속) 의 폐쇄 루프 서보 애플리케이션을 위해.좋은 안정성, 고속 진동 교차 움직임을 수행 할 수 있습니다. 단순하고 신뢰할 수있는 제어, 후퇴 장치가 없습니다, 유지 보수 무료, 긴 수명, 정확한 위치, 속도, 가속 및 추진 제어 수행 할 수 있습니다.적당한 인코더와 가이드 레일로 장착위치 정확도는 0.1-5mm까지 도달 할 수 있습니다. 다른 움직임에 따라 적절한 드라이버와 컨트롤러의 구성을 조정합니다.플랫폼 구조는 가공 및 사용자 정의 될 수 있습니다각기 다른 응용 프로그램에 따라, 적절한 선형 안내 메커니즘, 다양한 유형의 고 정밀 선형 안내 레일 등.
지원 및 서비스:
홀코어 모터 기술 지원 및 서비스
홀로우 코어 모터는 제품을 최대한 활용할 수 있도록 포괄적인 기술 지원과 서비스를 제공합니다.우리의 전문가 팀은 질문에 답하고 제품 설정에 대한 도움을 제공 할 수 있습니다문제 해결 및 유지보수
우리는 무료 소프트웨어 업데이트를 제공하여 제품 업데이트와 최고 성능을 보장합니다.우리는 또한 예상치 못한 고장 경우 제품을 보장 할 수 있도록 확장 된 보증 서비스를 제공합니다..
당신이 Hollow 코어 모터 제품과 관련하여 어떤 질문이 있거나 도움이 필요한 경우, 저희에게 연락하는 것을 주저하지 마십시오. 우리는 당신에게 가능한 최고의 고객 서비스를 제공하기 위해 최선을 다합니다.
FAQ
1여행: 실제 여행, 통산 여행 계산에 사용의힘 값.
2이동 방향: 수평 또는 수직 설치 90도
3부하력:c반방향으로 인스턴트힘에모터, 스프링 등
4부하 무게: 질 스라이더를 포함한 이동의 전체 품질 부분
5이동 유형: 1.점에서 점으로 이동;2.규칙의 상호작용 (예를 들어 스캔).
6속도 곡선: 1.트라페소이드 속도 곡선;2.삼각형 속도 곡선3.시노스 속도 곡선.
