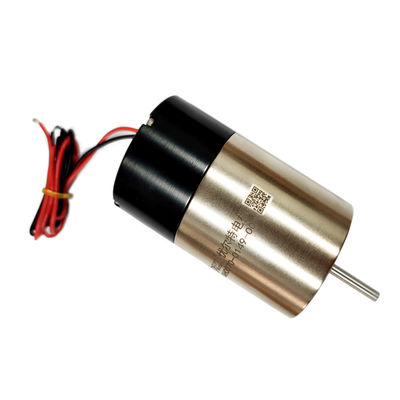

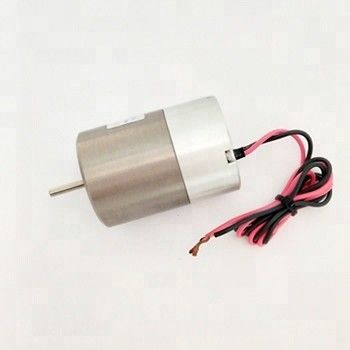

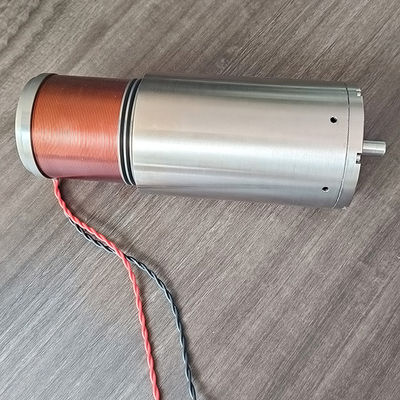

높은 민감도 완전 하우스 음성 코일 액추에터 가벼운 무게 VCM 음성 코일 모터
제품 상세 정보
| 무게 | 빛 | 일생 | 1억 번 |
|---|---|---|---|
| 배치 번호 | YET-YQDJ64 | 전압 | 42.7V |
| 뇌졸중 | 12mm | 길이 | 109 밀리미터 |
| 강조하다 | 높은 민감성 완전 하우스 음성 코일 액추에터,고 민감성 음성 코일 모터 VCM,가벼운 무게 음성 코일 모터 VCM |
||
제품 설명
가벼운 무게 출구 유형 음성 코일 모터 고 감도 고 가속
제품 설명:
출력 샤프트 음성 코일 모터는 로렌츠 힘과 전자기 인덕션 사이의 상호 작용을 기반으로 설계된 선형 운동 모터입니다.다음은 출력 샤프트 타입 음성 코일 모터의 설계 원칙입니다:
1코일 및 자기장: 출력 샤프트 타입 음성 코일 모터는 고정 된 자기장과 이동 가능한 코일으로 구성됩니다.고정 된 자기장 은 보통 영구 자석 이나 전자기 로 제공 된다, 코일은 움직이는 부품 주위에서 얽힌 코일입니다.
2로렌츠 힘: 코일을 통해 에너지를 공급받으면 코일 내부에 전류가 자기장을 생성하여 고정된 자기장과 상호 작용합니다. 로렌츠 힘의 법칙에 따르면,전류는 자기장의 힘에 노출됩니다.코일의 움직임 방향은 전류의 방향, 자기장, 그리고 코일의 위치와 관련이 있다.
3운동 전도: 코일은 피스톤, 밸브, 플랫폼 등과 같은 기계 구조를 통해 필요한 움직이는 구성 요소에 연결되어 있습니다.로렌츠 힘의 영향으로 코일은 직선으로 움직인다, 그 결과 연결된 움직이는 구성 요소가 그에 따라 움직이게 됩니다.
4양방향 운동: 출력 샤프트 타입 음성 코일 모터는 양방향 움직임을 달성 할 수 있습니다. 즉, 코일 움직임의 방향은 전류의 방향을 제어하여 제어 할 수 있습니다.이것은 모터가 한 축에서 앞뒤로 이동 할 수 있습니다, 정확한 위치 및 제어 달성.
5폐쇄 루프 제어: 더 높은 정확도를 달성하기 위해 모터에 센서를 설치하여 코일의 위치를 실시간으로 모니터링 할 수 있습니다.이 피드백 정보는 모터가 실제 위치에 따라 조정 할 수 있도록 폐쇄 루프 제어 시스템에서 사용할 수 있습니다., 따라서 더 정확한 모션 컨트롤을 달성합니다.
특징:
- 제품 이름:전체적인 음성 코일 액추에터
- 위치 정확성: ±0.1mm
- 무게: 빛
- 스트로크 길이가: 12mm
- 소음: 낮은
- 결의높은
- 전압:42.7V
기술 매개 변수:
| 제품 이름 | 완전히 닫힌 음성 코일 액추에터 |
|---|---|
| 위치 정확성 | ±0.1mm |
| 소재 | 알루미늄 합금 |
| 작동 온도 | -20°C~+80°C |
| 전압 | 42.7V |
| 소음 수준 | ≤50dB |
| 무게 | 빛 |
| 가속도 | 100HZ ((RPM) |
| 스트로크 길이가 | 12mm |
| 납 와이어 | 109mm |
| 제품 모델 | 최고 힘 (N) |
지속력 25°C (북쪽) |
전체 스트로크 (mm) |
최대 전압 (V) |
역 EMF 상수 (V/m/s) |
스테이터 지름 (mm) | 길이가 (mm) |
셰프트 끝 스레드 (mm) |
| VCAH0253-0120-00A | 253 | 46.5 | 12 | 42.7 | 16 | 53.95 | 109 | M5 (내부) |
| VCAH0011-0070-00A | 11 | 3.6 | 7 | 26.2 | 4.9 | 31.5 | 38.9 | M3 (외부) |
| VCAH0013-0070-00A | 13 | 4.2 | 7 | 26.6 | 5.7 | 29 | 40.5 | M3 (외부) |
| VCAH0030-0100-00A | 30 | 7.2 | 10 | 24.9 | 5.2 | 37 | 47 | M3 (외부) |
| VCAH0040-0075-00A | 40 | 12.3 | 7.5 | 16.8 | 6.9 | 36 | 50 | 3 |
| VCAH0040-0240-00A | 40 | 6 | 24 | 44.5 | 8 | 41 | 83 | M3 (내부) |
| VCAH0065-0140-00A | 65 | 24.6 | 14 | 27.6 | 16 | 44 | 75 | M3 (내부) |
| VCAH0230-0110-00A | 230 | 100 | 11 | 34.2 | 37 | 71 | 117 | ¥10 |
응용 프로그램:
이 완전히 장착된 음성 코일 액추에이터는 작고 고성능의 가벼운 솔루션을 필요로 하는 정확성 및 정밀 애플리케이션에 완벽한 솔루션입니다. 모델은 VCAH 시리즈입니다.이 액추에이터는 높은 수준의 보호를 위해 설계되었습니다.. 외부 샤프트 음성 코일 모터 내장 운동 샤프트와 정밀 선형 베어링. 이동 샤프트는 가벼운 무게, 높은 경직성 및 마모 저항을 가진 고품질 재료로 만들어집니다.내장된 모션 샤프트와 정밀 선형 베어링이 있는 음성 코일 모터. 스포츠 샤프트는 고직성 및 착용 저항성 물질로 만들어집니다. 그것은 가벼운 무게, 짧은 반응 시간, 높은 주파수, 높은 가속과 높은 정밀도의 특성을 가지고 있습니다.그것은 널리 반도체 정밀 테스트 밸브의 흐름 제어 분야에서 사용됩니다, 또한 반도체, 정밀 테스트 및 검출, 밸브 흐름 제어 분야에서 널리 사용됩니다. 모듈형 디자인은 처리되고 사용자 정의 될 수 있습니다.
