보이스 코일 모터 진동 피더로 구동되는 맞춤형 자재 운반 시스템
제품 상세 정보
| 피크 토크 | 4.2Nm | 모터 유형 | 진동 보이스 코일 모터 |
|---|---|---|---|
| 역기전력 상수 | 2.7V/m/초 | 맥스 전압 | 14.8v |
| 코일 무게 | 13g | 서비스 수명 | 10,000 시간 |
| 총 뇌졸중 | 1.5mm | 25C에서의 연속 토크 | 2.2Nm |
| 재료 | 알루미늄 합금 | 제품 모델 | VCAZ0010-0020-00A |
제품 설명
제품개요

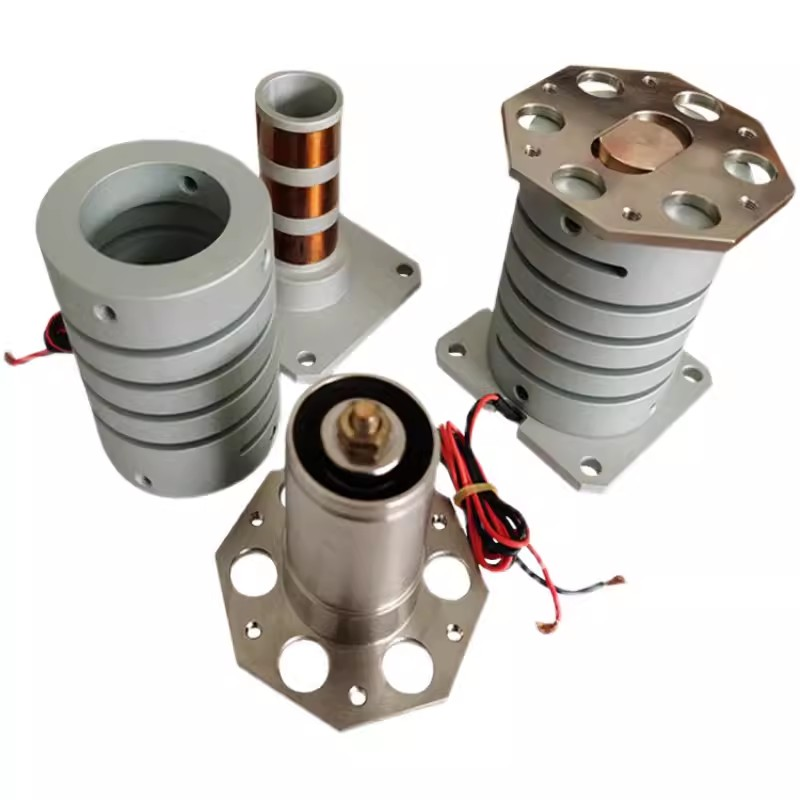

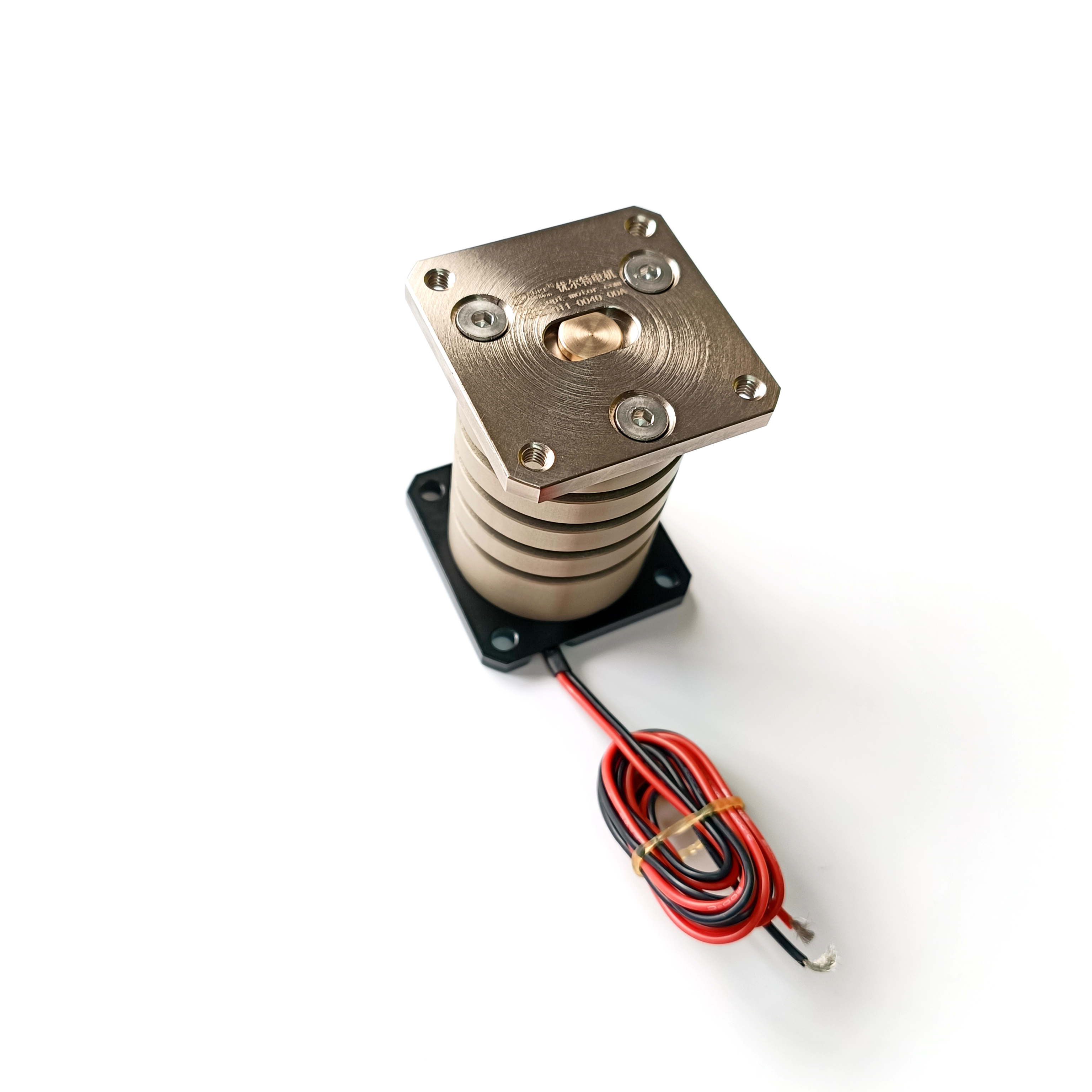

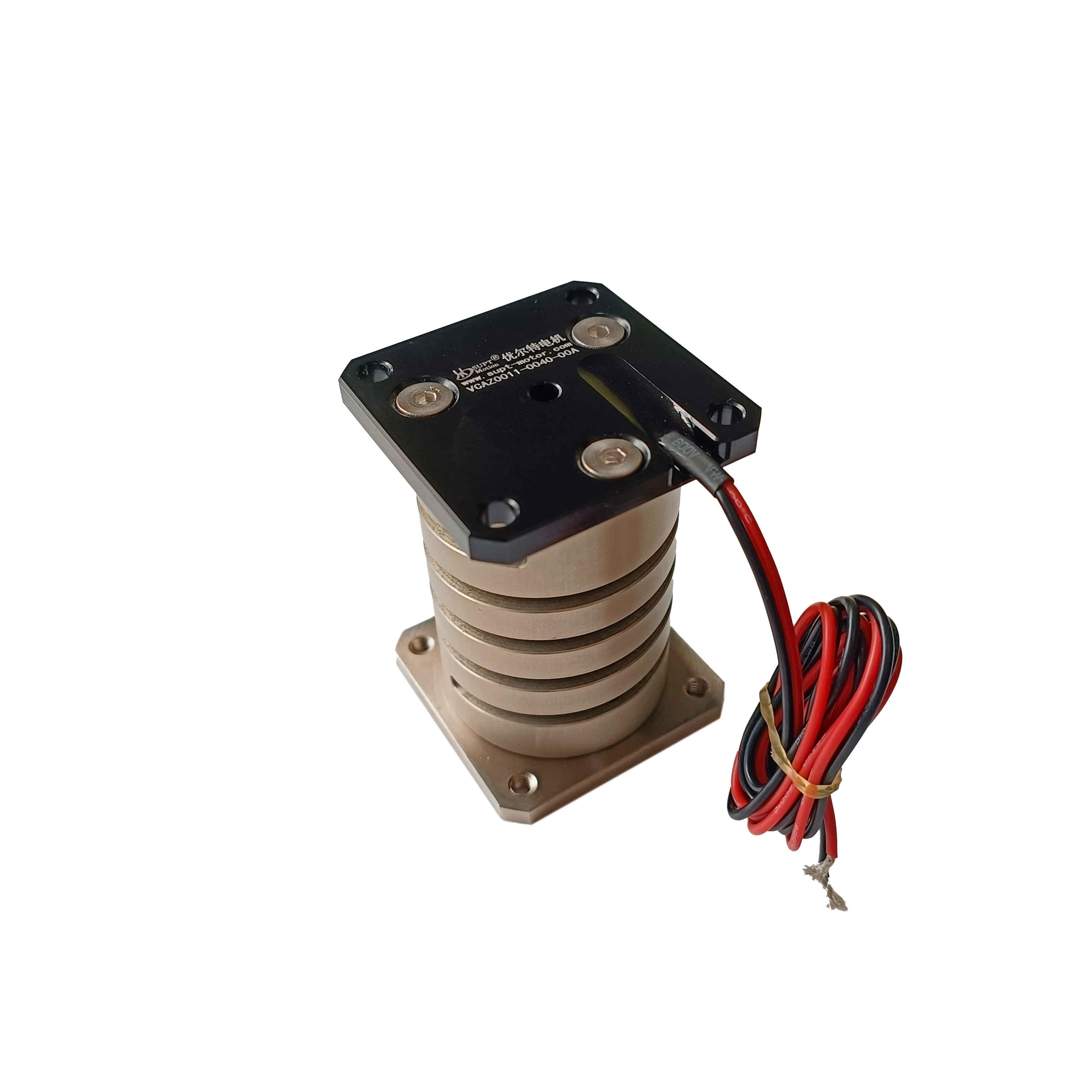

SUPT MOTION 유연한 진동 보이스 코일 모터(VCAZ 시리즈)는 유연한 진동 피더용으로 특별히 설계된 핵심 전원 장치입니다.
고강도, 고안정성 소재를 사용하여 대량 생산되는 스프링과 모터는 제품 안정성과 일관성을 보장하기 위해 100% 측정 및 테스트를 거칩니다.
보이스 코일 모터는 두 수직 방향 모두의 고주파 선형 운동을 통해 작업물을 구동하여 피더 트레이 내에서 여러 방향으로 움직이도록 하여 원활한 자재 운반 및 방향 지정을 가능하게 합니다.
기존 전자기 진동 피더와 비교하여 보이스 코일 모터 드라이브 솔루션은 다음과 같은 장점을 제공합니다. 주파수 및 진폭의 프로그래밍 가능한 조정으로 기계 구성 요소를 교체하지 않고도 다양한 재료에 적응할 수 있습니다. 밀리초 수준의 시작-정지 응답으로 개별 부품을 정밀하게 제어할 수 있습니다. 기계적 충격 없이 부드럽게 움직이므로 깨지기 쉬운 재료에도 부드럽게 작용합니다. 유연한 진동 보이스 코일 모터는 전자 부품, 정밀 하드웨어, 의료 소모품 등 산업 전반의 자동화 조립 라인에서 널리 사용됩니다.
제품 장점
프로그래밍 가능한 매개변수: 주파수, 진폭, 파형을 실시간으로 조정 가능
빠른 응답: 정밀한 재료 제어를 위한 밀리초 수준의 시작/중지
부드러운 움직임: 충격 없는 작동으로 취약한 부품을 보호합니다.
다방향 공급: 다축 시스템과 결합 시 전방향 이송 가능
100% 전체 검사: 스프링, 모터 100% 테스트
진동 보울 보이스 코일 모터, 유연한 진동 피더, 자재 취급 모터, 고주파 진동 액추에이터, 유연한 진동 보울 드라이브
명세서
| 매개변수 | 일반적인 값 |
| 추력 범위 | 관습 |
| 스트로크 범위 | 관습 |
| 작동 전압 | 14.8V DC |
| 응답 빈도 | 조절할 수 있는 |
| 진폭 조정 | 프로그램 제어 |
| 서비스 수명 | ≥1억 주기 |
| 모델 번호 | VCAZ0010-0020-00A | |||
| 코일 매개변수 | 용인 | 상징 | 값 | 단위 |
| DCR | ±10% | 아르 자형 | 9.5 | Ω |
| 피크 전압 | 표준값 | 부사장 | 14.8 | 다섯 |
| 최대 전류 | 표준값 | IP | 1.6 | 에이 |
| 힘 상수 | ±7.5% | KF | 2.7 | 해당 없음 |
| 역기전력 상수 | 표준값 | KD | 2.7 | V/M/초 |
| 인덕턴스 | ±30% | 엘 | 0.37 | MH |
| 액추에이터 매개변수 | 상징 | 값 | 단위 | |
| 피크 힘 | Fp | 4.2 | N | |
| 지속적인 실속력 | FC | 2.2 | N | |
| 액추에이터 상수 | 카 | 0.87 | N//W | |
| 전기적 시정수 | 테 | 0.04 | 밀리초 | |
| P최대 | PP | 24 | 여 | |
| 뇌졸중 | 에스 | 1.5 | mm | |
| 코일 각 면의 여유 공간 | 씨엘 | 0.8 | mm | |
| 내열성 | 기타 | 20 | ℃/W | |
| 허용되는 최대 COI 온도 | 티맥스 | 150 | ℃ | |
| 코일의 무게 | WTc | 13 | g | |
| 자석강의 무게 | WTE | 56 | g | |
| 액추에이터의 무게 | WTa | 69 | g | |
애플리케이션
전자 부품의 유연한 진동 공급
정밀 금속 부품의 방향 정렬
의료용 소모품의 자동 조립 및 공급
불규칙한 모양의 부품을 다방향으로 공급
소량 배치, 다양한 재료용 컨베이어 시스템
맞춤 정보:
이 제품은 다양한 재료 및 공급 속도 요구 사항을 수용하기 위해 추력, 스트로크 및 진폭 매개변수의 사용자 정의를 지원합니다.
