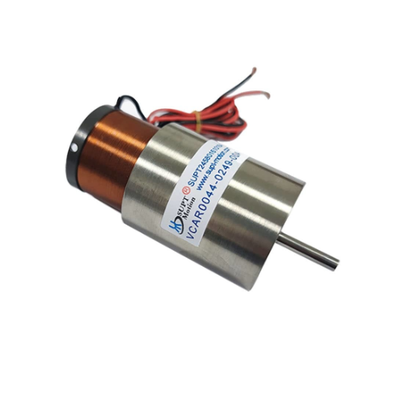

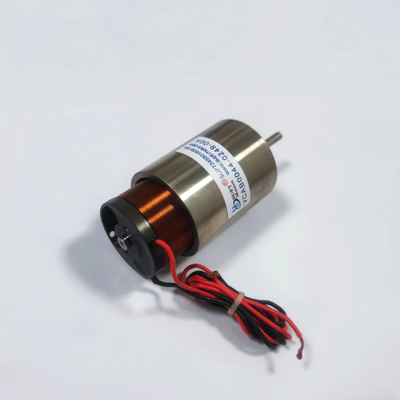

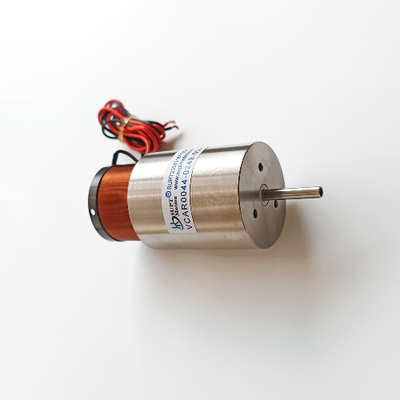

軽量リニアボイスコイルモーター 高加速度 広速度範囲 VCAH 44N
제품 상세 정보
| 피크 힘 | 44N | 연속적인 힘 | 11.7N |
|---|---|---|---|
| 총 뇌졸중 | 24.9mm | 맥스 전압 | 44.9V DC |
| 힘을 일정하게하십시오 | 6.1 해당 없음 | 역기전력 상수 | 8.88V/m/초 |
| 코일 무게 | 65.9g | 고정자 직경 | 38.1mm |
| 모터 길이 | 51.3MM | 속도 범위 | 0 - 1.2m/초 |
| 맥스 가속 | 25 Ｇ | 작동 온도 | -20 ~ +80C |
| 강조하다 | 軽量ボイスコイルモーター,고가속 리니어 모터,高安定性VCMアクチュエータ |
||
제품 설명
제품 개요
VCAH 시리즈 경량 보이스 코일 모터는 극도로 컴팩트한 디자인으로 높은 가속도와 넓은 속도 범위를 제공합니다. 이동 코일 어셈블리 무게가 65.9g에 불과하여 관성 부하를 최소화하고 최대 25G의 가속도로 빠른 시작-정지 동작을 지원합니다. 이동 질량의 모든 그램이 동적 성능에 영향을 미치는 의료 기기, 휴대용 진단 도구 및 마이크로 자동화 모듈과 같은 응용 분야에서 이 모터는 이상적인 부품입니다.
고에너지 희토류 자기 회로와 정밀하게 권선된 구리 코일을 특징으로 하는 이 선형 보이스 코일 모터는 높은 추력 대 중량비를 달성합니다. 직접 구동 작동은 기어 및 전송 메커니즘의 필요성을 제거하여 백래시 없는 동작과 저속 정밀 이동에서 고속 측면 이동까지 부드러운 속도 제어를 제공합니다. 낮은 이동 질량은 안정화 시간을 줄여 표면 실장 및 자동 초점 응용 분야에서 더 빠른 사이클 속도와 더 높은 장비 생산성을 가능하게 합니다.
컴팩트한 크기에도 불구하고 VCAB0044-0249-00A 모델은 SUPT MOTION 제품 시리즈의 신뢰성 표준을 유지합니다. 각 장치는 클린룸 환경에서 조립되고 기계 및 전기 성능 테스트를 거치며 개별 품질 인증서가 제공됩니다. ISO 9001 인증과 CE 및 RoHS 표준 준수는 이 모터가 의료 및 산업 장비 제조업체의 국제 요구 사항을 충족함을 보장합니다.
사양
기술 매개변수
| 최대 추력 | 44N |
| 연속 추력 (25°C) | 11.7 N |
| 총 스트로크 | 24.9 mm |
| 최대 전압 | 44.9 V DC |
| 추력 상수 | 6.1N/A |
| 역기전력 상수 | 8.88V/m/s |
| 코일 무게 | 65.9g |
| 스테이터 직경 | 38.1 mm |
| 모터 길이 | 53.1mm |
| 속도 범위 | 0 - 1.2 m/s |
| 최대 가속도 | 25 G |
| 작동 온도 | -20°C ~ +80°C |
일반 정보
| 브랜드 이름 | SUPT MOTION |
| 모델 번호 | VCAH 시리즈 |
| 원산지 | 중국 쑤저우 |
| 인증 | ISO9001, CE, RoHS |
| 최소 주문 수량 | 1개 |
| 배송 시간 | 재고 5-7일, 생산 15-25일 |
응용 분야
VCAH 시리즈 경량 선형 보이스 코일 모터는 높은 가속도와 다목적 속도 제어가 필요한 컴팩트한 정밀 시스템을 위해 설계되었습니다:
- 의료 기기 위치 지정 및 마이크로 주입 시스템
- 카메라 및 현미경용 광학 렌즈 자동 초점
- 소형 픽앤플레이스 메커니즘
- 휴대용 검사 및 측정 장비
- 웨이퍼 정렬 및 칩 패키징 도구
- 진동 취소 및 능동 댐핑 시스템
경량, 고가속도 및 넓은 속도 범위의 조합은 VCAH 시리즈를 배터리 구동 및 휴대용 장비에서 에너지 효율성과 동적 응답이 공존해야 하는 경우 특히 가치 있게 만듭니다.
자주 묻는 질문
Q1: VCAH 시리즈 이동 코일 어셈블리는 얼마나 가볍습니까?
A1: 이동 코일 어셈블리 무게는 65.9g에 불과하여 관성 부하를 크게 줄이고 더 빠른 가속 및 감속을 가능하게 합니다. 이 경량 설계는 컴팩트한 44.9V 드라이브로 25G의 최대 가속도를 달성하는 핵심 요소입니다.
Q2: 이 모터는 높은 가속도와 정밀한 저속 동작을 모두 달성할 수 있습니까?
A2: 예. VCAH 시리즈는 거의 0에서 1.2m/s까지 넓은 속도 범위를 포괄합니다. 직접 구동, 코깅 없는 설계는 저속에서 부드러운 토크 출력을 제공하여 정밀한 위치 지정을 가능하게 하는 동시에 빠른 이동을 위한 고가속도를 제공합니다.
Q3: 이 모터는 의료 장비 응용 분야에 적합합니까?
A3: VCAH 시리즈는 저소음 작동, 안정적인 성능 및 CE 및 RoHS 요구 사항 준수를 특징으로 하며 의료 및 실험실 장비를 염두에 두고 설계되었습니다. 특정 의료 인증 요구 사항은 당사에 문의하십시오.
Q4: 사용자 정의를 위한 옵션은 무엇입니까?
A4: 사용자 정의 스트로크 길이, 추력 등급, 전압 옵션, 케이블 길이 및 커넥터 유형을 제공합니다. 사용자 정의 주문은 일반적으로 15~25일 이내에 배송되며, 당사 엔지니어링 팀은 귀하의 특정 응용 분야에 맞게 모터를 최적화하기 위해 협력할 것입니다.
Q5: VCAH 시리즈의 예상 서비스 수명은 얼마입니까?
A5: 비접촉 보이스 코일 설계는 추력 생성 경로에서 기계적 마모를 제거하여 정격 조건에서 수백만 사이클의 서비스 수명을 제공합니다. 케이블 및 커넥터의 정기적인 검사가 유일하게 권장되는 유지 보수입니다.
