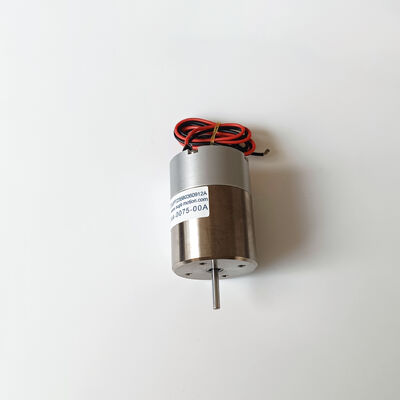

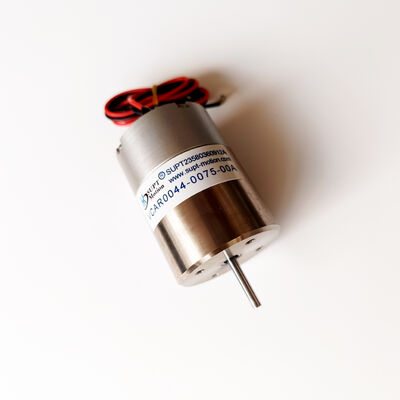

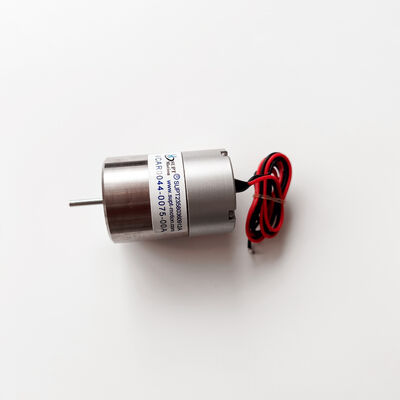

광속 범위 선형 음성 코일 액추에터 높은 안정성 VCAH 16.8V 44N
제품 상세 정보
| 피크 힘 | 44N | 연속적인 힘 | 13.7N |
|---|---|---|---|
| 총 뇌졸중 | 7.5mm | 맥스 전압 | 16.8V DC |
| 힘을 일정하게하십시오 | 7.2N/A | 역기전력 상수 | 7.6V/m/초 |
| 코일 무게 | 38.6g | 고정자 직경 | 31.1mm |
| 작동기 길이 | 35.9 mm | 속도 범위 | 0 - 1.5m/초 |
| 맥스 가속 | 30 g | 위치 반복성 | +/-2 음 |
| 강조하다 | 넓은 속도 범위 선형 액추에이터,높은 안정성 음성 코일 모터,고속 VCM 액추에이터 |
||
제품 설명
제품 개요
VCAB0044-0075-00A 광대역 선형 보이스 코일 액추에이터는 높은 안정성과 뛰어난 동적 응답을 결합하여 정밀 자동화 작업에 이상적입니다. 직접 구동 보이스 코일 설계는 전체 속도 범위에서 매우 낮은 속도부터 고속 이동까지 부드럽고 코깅 없는 선형 움직임을 생성하여 장비 제조업체에 이전에 여러 드라이브 스테이지가 필요했던 애플리케이션을 대체하는 단일 액추에이터 솔루션을 제공합니다. 컴팩트하고 가벼운 구조로 레이저 절단 헤드, 검사 스테이션 및 로봇 엔드 이펙터에 쉽게 통합할 수 있습니다.
VCAB0044-0075-00A의 핵심은 희토류 자석 어셈블리 내에서 움직이는 정밀하게 권선된 구리 코일 세트입니다. 이 설계는 장시간 연속 작동 중에도 탁월한 속도 안정성을 유지하면서 높은 추력 대 중량비를 달성합니다. 이 선형 액추에이터는 제로 백래시 및 최소 히스테리시스를 특징으로 하여 전체 속도 범위에서 반복 가능한 위치 결정 성능을 보장합니다. 정밀 선형 가이드 및 사전 장착 베어링은 까다로운 생산 환경에서 모션 품질을 더욱 향상시키고 서비스 수명을 연장합니다.
모든 VCAH 시리즈 선형 보이스 코일 모터는 힘 보정, 절연 저항 테스트 및 100% 기능 검증을 포함한 엄격한 공장 테스트를 거칩니다. 모터는 먼지 및 습기 방지 기능을 갖추고 있으며 대부분의 상용 서보 드라이브 및 모션 컨트롤러와 호환됩니다. VCAH 시리즈는 ISO 9001 인증을 받았으며 CE 및 RoHS 표준을 준수하여 광대역 및 장기 안정성을 갖춘 액추에이터를 찾는 글로벌 자동화 장비 제조업체에게 신뢰할 수 있는 선택입니다.
사양
기술 매개변수
| 최대 힘 | 44 N |
| 연속 힘 (25°C) | 13.7N |
| 총 스트로크 | 7.5 mm |
| 최대 전압 | 16.8 V DC |
| 힘 상수 | 7.2 N/A |
| 역기전력 상수 | 7.6 V/m/s |
| 코일 무게 | 38.6 g |
| 고정자 직경 | 31.1 mm |
| 액추에이터 길이 | 35.9mm |
| 속도 범위 | 0 - 1.5 m/s |
| 최대 가속 | 30 G |
| 위치 반복성 | ±2 µm |
일반 정보
| 브랜드 이름 | SUPT MOTION |
| 모델 번호 | VCAH 시리즈 |
| 원산지 | 중국 쑤저우 |
| 인증 | ISO9001, CE, RoHS |
| 최소 주문 수량 | 1개 |
| 배송 시간 | 재고 5-7일, 생산 15-25일 |
응용 분야
VCAH 시리즈 광대역 선형 보이스 코일 액추에이터는 다양한 정밀 산업에 적용됩니다:
- 레이저 절단 및 레이저 초점 헤드 위치 지정
- 광학 렌즈 자동 초점 및 스캐닝 시스템
- 반도체 웨이퍼 검사 장비
- 3C 전자 조립 및 테스트
- 의료 스캐너 및 이미징 장치 위치 지정
- 로봇 팔 관절 보상 및 엔드 이펙터 제어
높은 안정성과 광대역 덕분에 VCAH 시리즈는 느린 정확한 정렬 또는 빠른 주기적 전송이 필요한 공정에서 일관된 모션 품질을 유지하여 사이클 시간을 단축하면서 정밀도를 유지합니다.
자주 묻는 질문
Q1: VCAH 시리즈 액추에이터는 어떤 속도 범위를 커버할 수 있습니까?
A1: VCAH 시리즈는 거의 정지 상태에서 초당 1.5미터까지 연속 속도 제어를 지원하며, 최대 30G의 가속 기능을 제공합니다. 이 광대역은 단일 액추에이터에서 미세 위치 지정과 고속 전송을 결합하는 데 적합합니다.
Q2: 이 선형 보이스 코일 액추에이터에서 높은 안정성은 어떻게 달성됩니까?
A2: 높은 안정성은 제로 백래시, 정밀 선형 가이드, 사전 장착 베어링 및 고해상도 위치 피드백 인터페이스를 갖춘 직접 구동 구조에서 비롯됩니다. 이러한 기능은 진동과 드리프트를 최소화하여 전체 속도 범위에서 반복 가능한 위치 결정을 보장합니다.
Q3: 액추에이터를 기존 모션 컨트롤러와 통합할 수 있습니까?
A3: 예. VCAH 시리즈는 대부분의 상용 서보 드라이브 및 모션 컨트롤러와 호환됩니다. 당사는 배선 다이어그램, 튜닝 지침 및 애플리케이션 지원을 제공하여 액추에이터를 신속하게 통합하고 최적의 성능을 달성할 수 있도록 지원합니다.
Q4: 표준 배송 조건은 무엇입니까?
A4: 최소 주문 수량은 1개입니다. 재고 모델은 5~7일 이내에 배송되며, 맞춤형 버전은 15~25일이 소요됩니다. 포장은 국제 특송 및 항공 화물에 적합한 충격 방지 폼 인서트가 있는 상자입니다.
Q5: 액추에이터에 정기적인 유지 보수가 필요합니까?
A5: VCAH 시리즈는 비접촉식 힘 생성 및 밀봉된 구조 덕분에 본질적으로 유지 보수가 필요 없습니다. 케이블 및 커넥터의 주기적인 검사를 권장하며, 제품은 수백만 사이클의 안정적인 작동을 위해 설계되었습니다.
