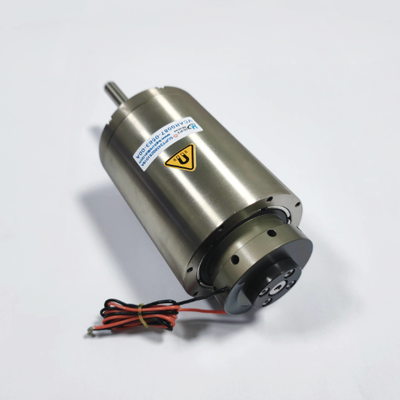

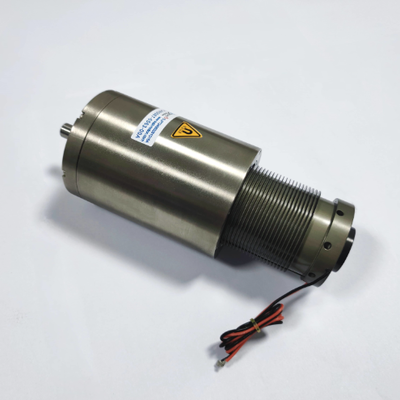

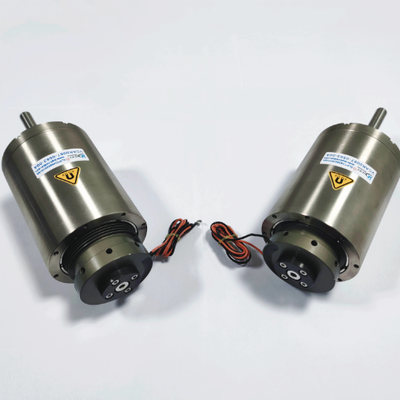

고가속 선형 보이스 코일 모터 광대역 VCAB 63.4V 87N
제품 상세 정보
| 피크 힘 | 87N | 연속적인 힘 | 17.5N |
|---|---|---|---|
| 총 뇌졸중 | 56.3mm | 맥스 전압 | 63.4V DC |
| 힘을 일정하게하십시오 | 12.5 해당 없음 | 역기전력 상수 | 8.1V/m/초 |
| 코일 무게 | 177 Ｇ | 고정자 직경 | 72mm |
| 모터 길이 | 110 mm | 속도 범위 | 0 - 2.0m/초 |
| 맥스 가속 | 35 Ｇ | ||
| 강조하다 | 고가속 선형 액추에이터,광대역 VCM 모터,軽量ボイスコイルモーター |
||
제품 설명
제품 개요
VCAB0087-0563-00A 고가속 선형 보이스 코일 모터는 빠른 응답과 유연한 속도 성능을 요구하는 정밀 모션 제어 애플리케이션을 위해 특별히 설계되었습니다. 직접 구동 방식의 이동 코일 설계를 특징으로 하는 이 선형 보이스 코일 모터는 매우 넓은 속도 범위에서 정밀한 속도 제어를 유지하면서 최대 35G의 피크 가속을 제공합니다. 경량 코일 어셈블리는 이동 질량을 크게 줄여 고속 픽앤플레이스 및 반도체 공정 장비에서 빠른 방향 전환, 짧은 안정화 시간 및 부드러운 작동을 가능하게 합니다.
기어, 리드 스크류 또는 벨트에 의존하는 기존의 회전-선형 변환 시스템과 달리 VCAB 시리즈는 전자기 상호 작용을 통해 직접 추력을 생성합니다. 이 직접 구동 아키텍처는 백래시를 제거하고 기계적 마모를 줄이며 저속 마이크로미터 이하 위치 지정부터 고속 이동까지의 코깅 없는 움직임을 제공합니다. 희토류 자석, 정밀 구리 코일 권선 및 견고한 알루미늄 하우징을 특징으로 하는 이 선형 보이스 코일 모터는 수백만 사이클 동안 높은 신뢰성을 유지하면서 전체 어셈블리가 가볍고 컴팩트하게 유지되도록 하여 공간이 제한된 자동화 모듈에 적합합니다.
VCAB0087-0563-00A 선형 보이스 코일 모터는 공장을 떠나기 전에 추력 출력, 전기 연속성 및 절연 무결성에 대해 100% 테스트를 거칩니다. 이 선형 보이스 코일 모터는 양방향 움직임을 지원하며 프로그래밍 가능한 속도 프로파일을 특징으로 하여 시스템 통합업체가 각 특정 애플리케이션에 맞게 가속 램프 및 속도 프로파일을 맞춤 설정할 수 있습니다. 넓은 속도 범위, 높은 안정성 및 낮은 전력 소비를 결합한 VCAB 시리즈는 까다로운 산업 환경에서 동적 성능과 장기적인 신뢰성의 이상적인 균형을 달성합니다.
사양
기술 매개변수
| 피크 힘 | 87 N |
| 연속 힘 (25°C) | 17.5 N |
| 총 스트로크 | 56.3 mm |
| 최대 전압 | 63.4 V DC |
| 힘 상수 | 12.5 N/A |
| 역기전력 상수 | 8.1 V/m/s |
| 코일 무게 | 177 g |
| 고정자 직경 | 72 mm |
| 모터 길이 | 110 mm |
| 속도 범위 | 0 - 2.0 m/s |
| 최대 가속 | 35 G |
| 전기 시간 상수 | 0.4 ms |
일반 정보
| 브랜드 이름 | SUPT MOTION |
| 모델 번호 | VCAB 시리즈 |
| 원산지 | 중국 쑤저우 |
| 인증 | ISO9001, CE, RoHS |
| 최소 주문 수량 | 1개 |
| 배송 시간 | 재고 5-7일, 생산 15-25일 |
응용 분야
VCAB 시리즈 고가속 선형 보이스 코일 모터는 빠른 움직임, 정밀한 위치 지정 및 넓은 속도 조절이 필요한 애플리케이션에 널리 사용됩니다:
- 반도체 와이어 본딩 및 다이 배치
- 레이저 절단 및 마킹 헤드 위치 지정
- 고속 픽앤플레이스 시스템
- 정밀 밸브 제어 및 계량 펌프
- 웨이퍼 검사 및 3D 스캐닝 장비
- 능동 진동 감쇠 플랫폼
각 시나리오에서 넓은 속도 범위는 작업자가 기계 부품을 변경하지 않고도 빠른 이송 이동과 느리고 정확한 위치 지정 스트로크 간에 원활하게 전환할 수 있도록 하여 기계 설계를 단순화하고 전반적인 처리량을 향상시킵니다.
자주 묻는 질문
Q1: VCAB 시리즈의 최대 가속 및 속도 범위는 어떻게 됩니까?
A1: VCAB 시리즈는 최대 35G의 피크 가속을 달성하며 거의 0에서 2.0m/s까지의 연속 속도 제어를 지원합니다. 정확한 값은 선택한 모델, 구동 전압 및 부하 조건에 따라 다르며, 당사 엔지니어는 귀하의 애플리케이션에 최적의 구성을 선택하는 데 도움을 드릴 수 있습니다.
Q2: 넓은 속도 범위가 제 애플리케이션에 어떤 이점을 제공합니까?
A2: 넓은 속도 범위는 하나의 모터로 고속 이송 동작과 저속 정밀 위치 지정을 모두 처리할 수 있습니다. 이를 통해 별도의 구동 스테이지나 복잡한 기계식 변속기가 필요 없어 기계 설계가 단순화되고 전반적인 처리량 및 위치 지정 정확도가 향상됩니다.
Q3: 이 모터는 연속 작동에 적합합니까?
A3: 예. VCAB 시리즈는 25°C에서 17.5N의 연속 힘 등급으로 높은 듀티 사이클 작동을 위해 설계되었습니다. 지속적인 높은 힘 출력을 요구하는 애플리케이션의 경우, 적절한 코일 및 냉각 구성을 선택하기 위해 엔지니어링 팀과 함께 열 성능을 평가하는 것이 좋습니다.
Q4: 어떤 품질 인증 및 기술 지원을 제공합니까?
A4: 모든 VCAB 시리즈 모터는 ISO9001 인증을 받았으며 CE 및 RoHS 요구 사항을 준수합니다. 당사는 완전한 기술 문서, 배선 다이어그램 및 애플리케이션 지원을 제공합니다. 맞춤형 스트로크 길이, 힘 등급 및 커넥터 옵션은 요청 시 제공되며 일반적인 리드 타임은 15~25일입니다.
Q5: 최소 주문 수량과 배송 시간은 어떻게 됩니까?
A5: 최소 주문 수량은 평가 샘플의 경우 1개입니다. 표준 주문은 재고 모델의 경우 5~7일, 맞춤형 버전의 경우 15~25일 이내에 배송됩니다. 당사는 안전한 전 세계 배송을 보장하기 위해 충격 방지 폼 인서트가 있는 상자 포장을 제공합니다.
