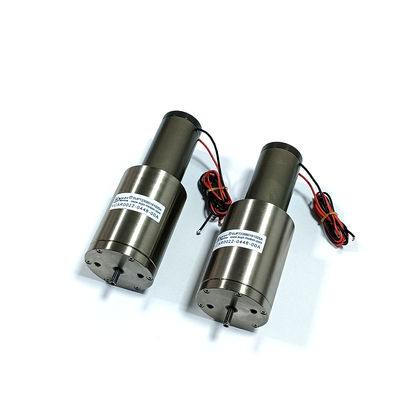

고속 분류를 위한 마이크로 샤프트 유형 선형 음성 코일 모터

원래 장소	중국 장쑤성
브랜드 이름	SUPT MOTION
인증	ce, ISO9001
모델 번호	VCAB0070-0149-00A
최소 주문 수량	≥2
가격	$140.00/pieces 1-29 pieces
포장 세부 사항	판지 포장
배달 시간	1-5 상품 5-7 일 선적, 표본 3-5 일, 협상될 크기
지불 조건	티/티
공급 능력	협상 가능

제품 상세 정보

보증	3개월~1년	용법	보트, 자동차, 전기 자전거, 현미경, 로봇, 의료용 통풍기, 광학 프로젝트
유형	소형 모터	토크	요구
건설	영구자석	정류	브러시
보호 기능	완전히 밀폐됨	속도(RPM)	가변 속도
능률	IE 1	최대 힘(N)	70
최대 여행(MM)	14.9	보이스 코일 모터(V)	26.9
중량 회전자(KG)	79	고정자 DIA(MM)	43
연속적인 힘(N)	27.3	역기전역 상수(kb)	17.7
코일(MM)의 길이에 들어가세요	53.7	제품 모델	VCAB0070-0149-00A
강조하다	마이크로 샤프트 리니어 보이스 코일 모터 , 고속 분류 보이스 코일 모터 , 분류용 리니어 보이스 코일 모터

메시지를 남겨주세요

제품 설명

SUPT MOTION VCAB0070-0149-00A는 빠른 응답과 강력한 추력이 요구되는 고속 분류, 신속한 픽앤플레이스 및 배출 시스템을 위해 특별히 설계된 고성능 반밀폐형 보이스 코일 모터입니다.
VCAB 시리즈는 정밀 선형 베어링이 내장된 모션 샤프트를 특징으로 하여 전체 작동 스트로크 동안 부드럽고 정확한 안내를 보장합니다. 모션 샤프트는 가볍고 강성이 높으며 내마모성 소재로 제작되어 높은 안정성과 우수한 힘-속도 특성을 제공하여 고속 분류 애플리케이션에 필요한 빠른 가감속을 가능하게 합니다.

전자 부품 및 식품의 고속 분류 시스템에서 액추에이터는 불량품을 전환하거나 거부하기 위해 밀리초 이내에 응답해야 합니다. 높은 역기전력(back-EMF)을 가진 VCAB0070-0149-00A 보이스 코일 모터는 탁월한 동적 응답과 빠른 가속을 제공하여 제품 손상을 최소화하고 생산 라인 효율성을 향상시킵니다.

기존의 공압 거부 시스템과 비교하여 보이스 코일 모터는 몇 가지 주요 이점을 제공합니다. 압축 공기가 필요 없으며, 더 조용하게 작동하고, 모션 프로파일을 프로그래밍할 수 있으며, 유지보수가 덜 필요하고, 공기 압력 변동에 관계없이 성능이 일관되게 유지됩니다. 직접 구동 메커니즘은 솔레노이드 구동 공압 밸브와 관련된 기계적 지연 및 마찰을 제거하여 더 빠른 응답 시간과 더 정확한 거부 위치를 제공합니다. 이 선형 보이스 코일 모터는 빠른 제어 접촉이 필요한 고속 스탬핑, 라벨링 및 마킹 애플리케이션에도 적합합니다.

사양:

최대 힘: 70 N

연속 힘 @25°C: 27.3 N

총 스트로크: 14.9 mm

최대 전압: 26.9 V

역기전력 상수: 17.7 V/m/s

코일 무게: 79 g

스테이터 직경: 43 mm

샤프트 끝 나사: M3 (내부)

기술 매개변수:

제품 모델	최대 힘 (N)	연속 힘 25°C에서(N)	총 스트로크 (mm)	최대 전압 (V)	역기전력 상수 (V/m/s)	코일 무게 (g)	스테이터 직경	샤프트 끝 나사 (mm)
VCAB0005-0039-00A	5	1.5	3	5.4	0.9	23	29.5	M2(외부)
VCAB0005-0050-00A	5	2.2	3.9	14.5	3.1	27	31.5	M2.5(외부)
VCAB0013-0072-00A	13	4.2	7.2	26.6	5.72	16.2	26.2	M3(외부)
VCAB0015-0062-00A	15	6.5	6.2	26.2	9.75	14.8	33	M3(외부)
VCAB0015-0127-00A	15	4.9	12.7	21.5	4.1	12.5	30.5	Shaft ∮4.8
VCAB0022-0098-00A	22	6.6	9.8	24.7	5.8	20	34.1	M3(외부)
VCAB0022-0448-00A	22	11.4	44.8	14.3	4	52	48	M3(내부)
VCAB0032-0050-00A	32	8.9	5	29.3	7.1	48	40	M3(내부)
VCAB0033-0099-00A	33	8	9.9	24.3	5.87	23.5	36	M3(외부)
VCAB0033-0224-00A	33	13.5	22.4	26.7	6.8	69	58	M3(내부)
VCAB0035-0105-00A	35	15.6	10.5	11.9	5	91	50	M3(내부)
VCAB0044-0040-00A	44	16.3	4	18.3	8.9	46.5	53	M3(내부)
VCAB0044-0059-00A	44.1	17.7	5.9	14.3	8	43	46	M3(내부)
VCAB0044-0075-00A	44	13.7	7.5	16.8	7.6	38.6	31.1	M3(외부)
VCAB0044-0249-00A	44	11.7	24.9	44.9	8.88	65.9	38.1	M3(내부)
VCAB0070-0149-00A	70	27.3	14.9	26.9	17.7	79	43	M3(내부)
VCAB0087-0062-00A	87	21.67	6.2	34.5	12.7	45.2	43.1	M3(내부)
VCAB0087-0563-00A	87	17.5	56.3	63.4	8.1	177	72	shaft ∮10
VCAB0088-0191-00A	88.5	23.2	19.1	29.9	8	162	50.8	M3(내부)
VCAB0105-0164-00A	105	35.4	16.1	20.1	11.5	150	60.4	M3(내부)
VCAB0113-0089-00A	113	35	8.9	31	17.5	125	73	shaft ∮8
VCAB0262-0112-00A	262	111	11.2	35.1	41	285	71	shaft ∮10
VCAB0262-0249-00A	262	112	24.9	28.2	26	785	66	shaft ∮8
VCAB0294-0498-00A	294	56.8	49.8	114	24.5	685	93	shaft ∮10
VCAB0436-0187-00A	436	147.6	18.7	40.7	40.7	648	80.4	shaft ∮10
VCAB0436-0250-00A	436	167	25	31.6	37.2	775	78.4	shaft ∮10
VCAB0445-0300-00A	445	185	30	33	35	920	76.2	shaft ∮10

1.고속 전자 부품 분류

2.제약 거부 메커니즘

3.식품 포장 배출 시스템

4.고속 스탬핑/마킹

5.빠른 픽앤플레이스 작업

6.고처리량 검사 거부 스테이션
