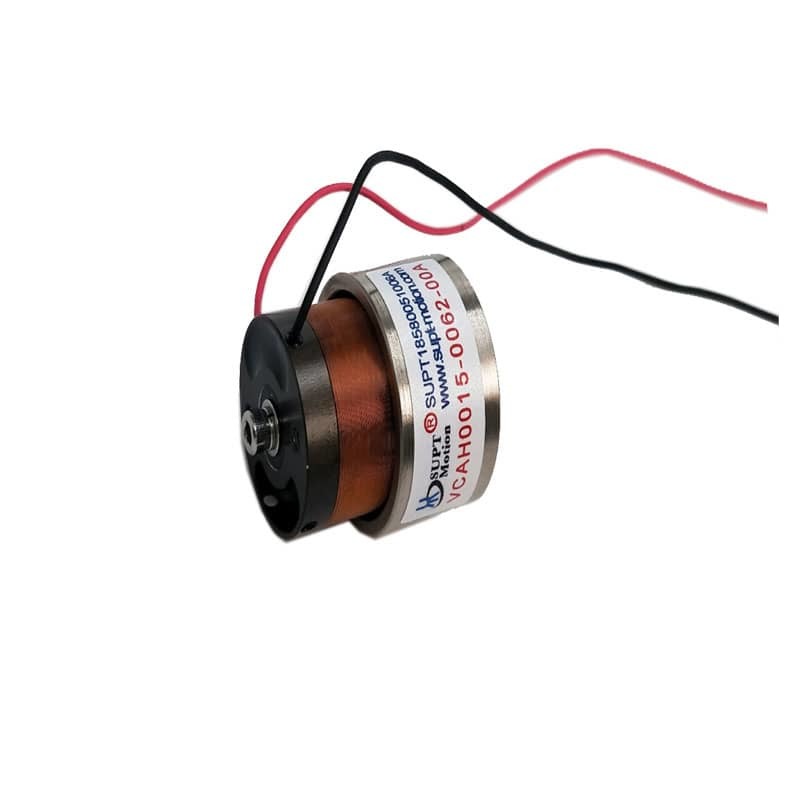

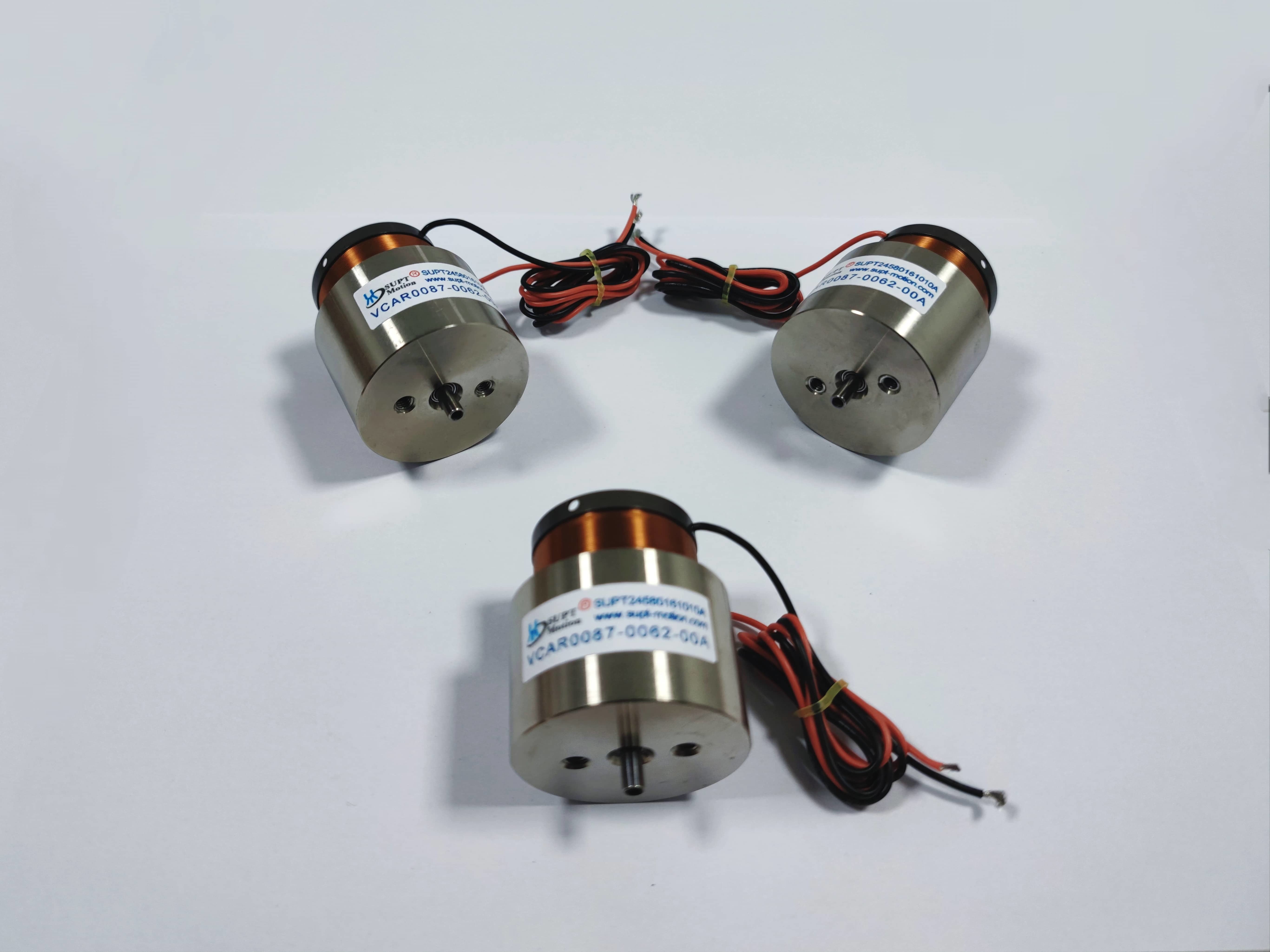

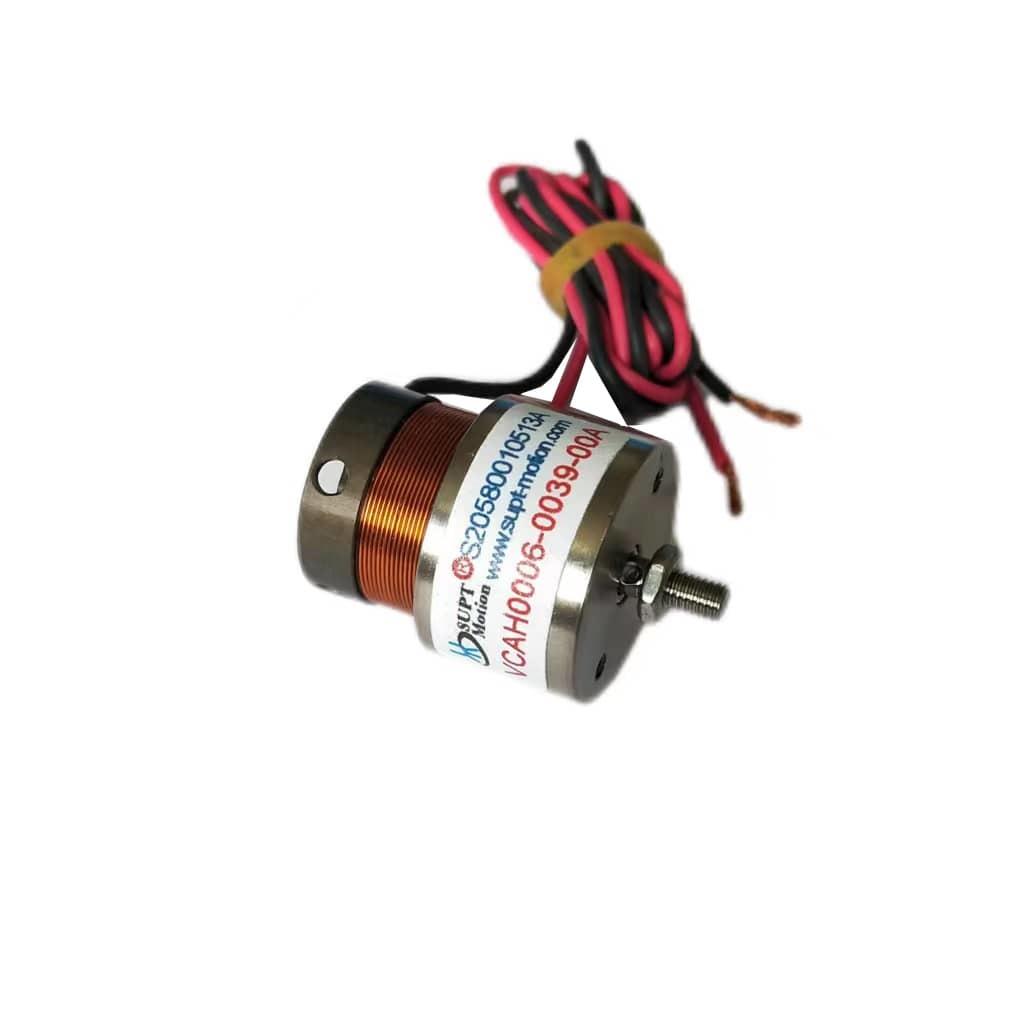

3C 전자 정밀도 검사 장비를 위한 샤프트 선형 음성 코일 모터
제품 상세 정보
| 보증 | 3개월~1년 | 제품 모델 | VCAB0013-0072-00A |
|---|---|---|---|
| 중량(g) | 16.2 | 피크 포스(N) | 13 |
| 전체 스트로크(mm) | 7.2 | 최대 전압(V) | 26.6 |
| 애플리케이션 | 자동제품 | 포지셔닝 정확도 | 높은 |
| 제품 유형 | 선형 음성 코일 모터 | 연속적인 힘(N) | 4.2N |
| 소음 | 저소음 | ||
| 강조하다 | シャフト 선형 보이스 코일 모터,검사용 선형 보이스 코일 모터,정밀 선형 음성 코일 모터 |
||
제품 설명
제품 설명:
SUPT MOTIONs VCAB0013-0072-00A 모델은 3C 전자 산업의 정밀 테스트 애플리케이션을 위해 특별히 개발 된 고 정밀 반 샤프트 선형 음성 코일 모터입니다.그것은 내장 정밀 선형 베어링과 착용 저항 한 드라이브 샤프트를 갖추고 있습니다, 샤프트 끝은 M3 외부 스레드 디자인을 갖추고 있으며, 검사 프로브, 흡수 노즐과 같은 액추에터에 직접 연결 할 수 있습니다.중간에 변속기 구성 요소가 필요하지 않은 위치 설정 장착 장치그것은 완벽하게 3C 전자 칩 검사, 부품 외관 검사 및 정밀 차원 측정과 같은 응용 프로그램의 고 정밀 위치 요구 사항을 충족합니다.
이 선형 음성 코일 모터는 최적화된 자기 회로 설계와 코어없는 윙링 구조를 사용하여 작동 중에 추진 변동이 ≤0.8%로 콕링 효과를 제거합니다.기계적 히스테레시스나 반작용이 없습니다., 높은 위치 정확성, 우수한 반복성 및 빠른 응답을 제공합니다. 검사 프로브의 정확한 위치와 같은 작업을 신속하게 수행 할 수 있습니다.고속 칩 픽업 및 배치, 부품의 차원 측정,전통적인 스테퍼 모터에 비해 검사 효율을 40% 향상시키고 3C 전자 생산 라인의 검사 효율과 생산률을 크게 향상시킵니다..
이 선형 음성 코일 모터는 PWM 펄스 제어와 아날로그 제어 모두 지원하여 PLC 및 산업용 PC와 같은 주류 제어 시스템과 원활한 통합을 가능하게합니다.시공을 간단하고 편리하게 하는 것또한 선형 음성 코일 모터는 진동으로 인한 흐릿한 검사 이미지 및 측정 데이터 오차와 같은 문제를 방지하는 낮은 진동 설계가 있습니다.3C 전자 부품 검사 정확성 확보.
전통적인 검사 드라이브 솔루션과 비교하면 VCAB0013-0072-00A는 기어, 리드 스크루 및 동기 벨트와 같은 중간 전송 구성 요소를 제거합니다.더 컴팩트한 구조를 가지고 있습니다., 더 높은 위치 정확성, 더 빠른 응답 시간, 3C 전자 제품의 정밀 검사 분야에 효율적이고 안정적이며 정확한 직동 솔루션을 제공합니다.
특징:
최고 추진력: 13N
연속 추진력 (25°C): 4.2 N
전체 도중: 7.2mm
최대 전압: 26.6V
역 EMF 상수: 5.72 V/m/s
장갑 무게: 16.2g
스테타터 지름: 26.2mm
셰프트 끝 실: M3 (남자 실)
제품 매개 변수
| 제품 모델 | 최고 힘 (N) |
지속력 25°C (북쪽) |
전체 스트로크 (mm) |
최대 전압 (V) |
역 EMF 상수 (V/m/s) |
코일 무게 (g) |
스테이터 지름 | 셰프트 끝 스레드 (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (외부) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (외부) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (외부) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (외부) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | 셰프트 ¥4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (외부) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 (내부) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 (내부) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (외부) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 (내부) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 (내부) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 (내부) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 (내부) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (외부) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 (내부) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 (내부) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 (내부) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 셰프 ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 (내부) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 (내부) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 셰프 8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 셰프 ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 셰프 8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 셰프 ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 셰프 ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 셰프 ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | 셰프 ¥10 |
응용 프로그램:
1.3C 전자 칩 검사 장비
2부품 시각 검사
3정밀 차원 측정 기기
4초고속 칩 픽업 및 위치 장비
53C 제품의 자동 분류 시스템
6전자 부품 배치 장비.
