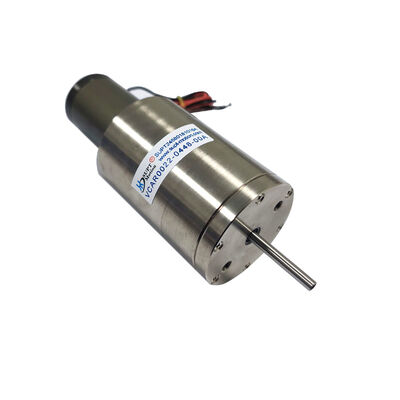

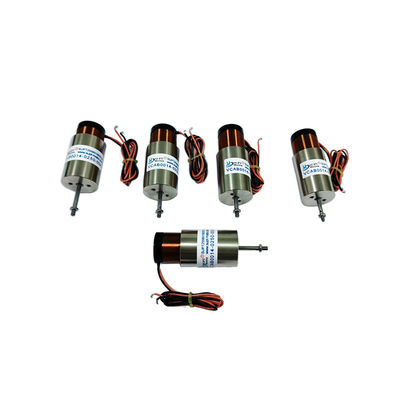

44N 5.9mm 스트로크 고 정밀 셰프트 음성 코일 모터 AOI 시스템
제품 상세 정보
| 제품 유형 | 선형 음성 코일 모터 | 용법 | 정밀 표면 프로파일링, 보트, 자동차, 전기 자전거 |
|---|---|---|---|
| 포트 | 상하이 | 전원 공급 장치 | 전압 및 전류 요구 사항 |
| 피크 힘 | 44N | 건설 | 영구자석 |
| 힘 유형 | 직접 구동력 | 보증 | 3개월~1년 |
| 맥스 전압 | 14.3V | 보호 기능 | 완전히 밀폐됨 |
| 총 뇌졸중 | 5.9mm | 드라이브 유형 | 보이스 코일 |
| 강조하다 | 44N 고밀도의 음성 코일 모터,5.9mm 스트럭 음성 스필 모터,AOI 시스템 선형 음성 코일 모터 |
||
제품 설명
제품 설명:
VCAB0044-0059-00A는 자동 광 검사 (AOI), 반도체 테스트 장비,그리고 매우 높은 정확성과 반복성을 요구하는 정밀 위치 설정 응용 프로그램.
VCAB 시리즈 선형 음성 코일 모터는 내장 모션 샤프트 디자인을 갖추고 있으며 부드럽고 마찰이 낮은 가이드 및 예외적인 정확성을 제공하기 위해 정밀 선형 베어링을 통합합니다.모션 샤프트는 가벼운, 고직성, 마모 저항성 물질, 수백만 회로에 걸쳐 안정적인 위치 정확성을 보장합니다. 가벼운 설계는 빠른 가속과 짧은 안정 시간을 가능하게합니다.고속 검사 및 테스트 애플리케이션에 이상적입니다..
AOI 및 반도체 검사 시스템에서는 고속 이미지 캡처 도중 초점을 유지하기 위해 정확한 Z축 위치가 중요합니다.이 선형 음성 코일 모터는 제로 cogging 효과와 직접 드라이브 디자인을 사용, 부드럽고 유물 없는 움직임을 보장; 동시에, 높은 추진량 비율은 초과없이 빠른 초점 조정을 가능하게 합니다.9mm 스트록은 자동 초점 시스템 및 표면 프로필 측정 응용 프로그램에 대한 충분한 이동을 제공합니다..
반 닫힌 가구 디자인은 내부 구성 요소를 먼지와 오염물질으로부터 보호합니다.입자가 광학적 검사 품질을 손상시킬 수 있는 청정실 환경에서 매우 중요합니다.통합 정밀 베어링은 외부 가이드 레일 집합의 필요성을 제거하여 전체 신뢰성을 향상시키는 동시에 시스템 복잡성과 비용을 줄입니다.
이 선형 음성 코일 모터는 또한 정밀한 전기 측정에 제어 된 접촉 힘이 중요한 탐사 시험 응용 프로그램에 이상적으로 적합합니다.선형 힘-전류 관계 정밀한 힘 조절을 가능하게, 여러 테스트 포인트에서 일관된 접촉 압력을 보장합니다. 제로 역반응 메커니즘은 위치 오류를 방지하여 접촉 장애 또는 잘못된 결함 검출을 피합니다.
특징:
- 제품 이름:선형 음성 코일 모터
- 모델 번호:VCAH0044-0059-00A
- 최고 힘: 44.1 N
- 연속 힘 @ 25°C: 17.7 N
- 전체 스턴트: 5.9mm
- 최대 전압: 14.3V
- 역 EMF 상수: 8 V/m/s
- 코일 무게: 43g
- 스테타터 지름: 46mm
기술 매개 변수:
| 제품 모델 | 최고 힘 (N) |
지속력 25°C (북쪽) |
전체 스트로크 (mm) |
최대 전압 (V) |
역 EMF 상수 (V/m/s) |
코일 무게 (g) |
스테이터 지름 | 셰프트 끝 스레드 (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (외부) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (외부) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (외부) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (외부) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | 셰프트 ¥4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (외부) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 (내부) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 (내부) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (외부) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 (내부) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 (내부) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 (내부) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 (내부) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (외부) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 (내부) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 (내부) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 (내부) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 셰프 ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 (내부) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 (내부) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 셰프 8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 셰프 ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 셰프 8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 셰프 ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 셰프 ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 셰프 ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | 셰프 ¥10 |
응용 프로그램:
| 음성 코일 모터의 주요 용도: | ||||||||||
| 1반도체 산업: 배선, 절단, 굴착, 운송 시스템, 용접, 로봇. | ||||||||||
| 2- 현장에서의 밸브 작동: 타입 측정 밸브, 압력 테스트 시스템, 공기 밸브 화학 주입 시스템. | ||||||||||
| 3마이크로 머신 산업:식량 시스템, 마이크로 파도, 정밀 스탬핑. | ||||||||||
| 4진동 시스템: 흔들기 테이블, 진동 플랫폼. | ||||||||||
| 5의료 분야: 마이크로 주사 시스템, 호흡기 장비, 검사 장비. | ||||||||||
| 6항공 기술: 비행 제어 시스템, 조종사 피드백 시스템. | ||||||||||
| 7.상업용 분야:컴퓨터 냉각 펌프 소형 카메라 자동 초점 시스템. | ||||||||||
| 8자동화 산업: 레이저 장비, 디스펜서, 시험 장비, 섬유 기계. |
1자동 광학 검사 (AOI) 자동 초점
2반도체 탐사 시험기
3정밀 표면 프로파일링
4주사기의 위치
5테스트 프로브 접촉 힘 제어
6- 측정 장비 위치
