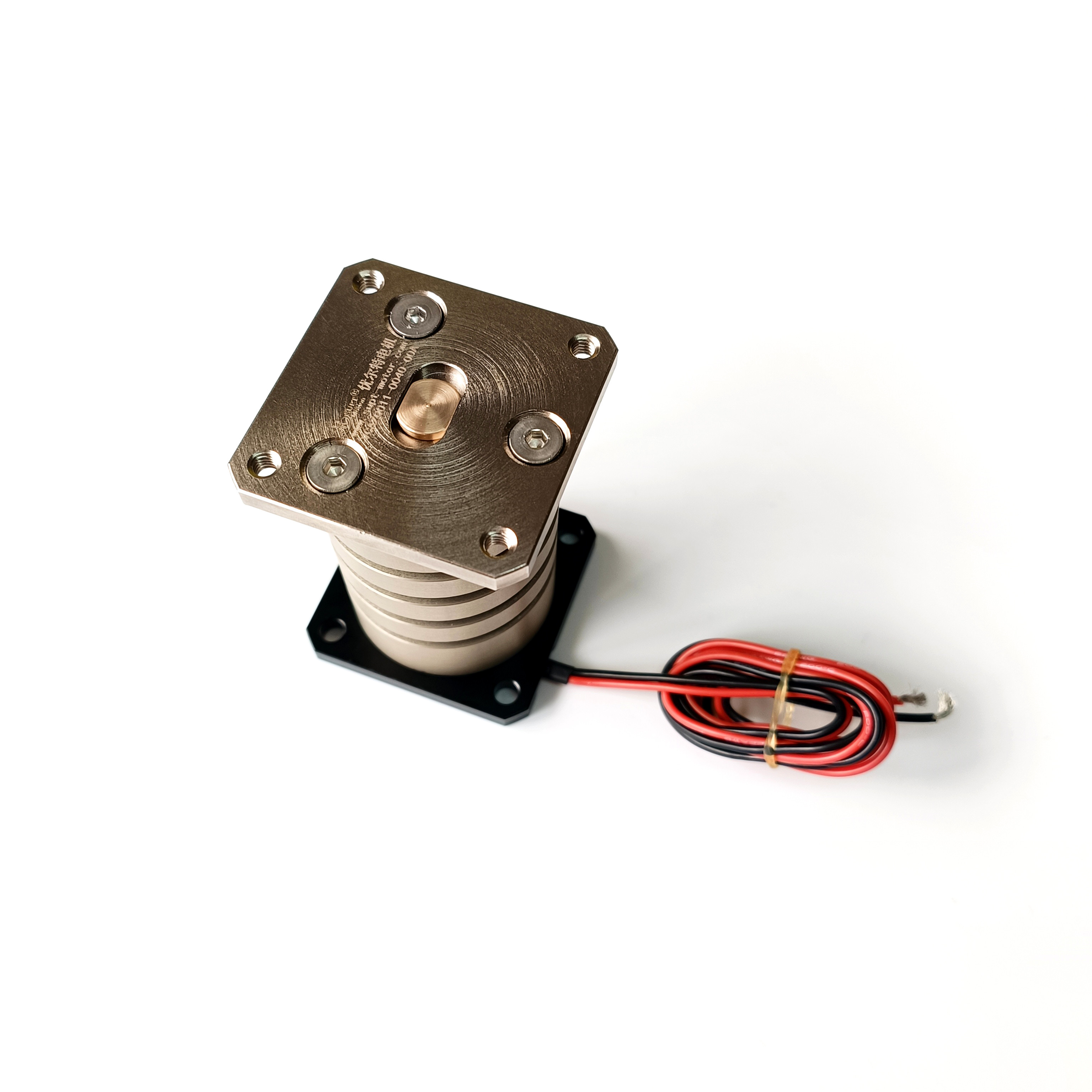

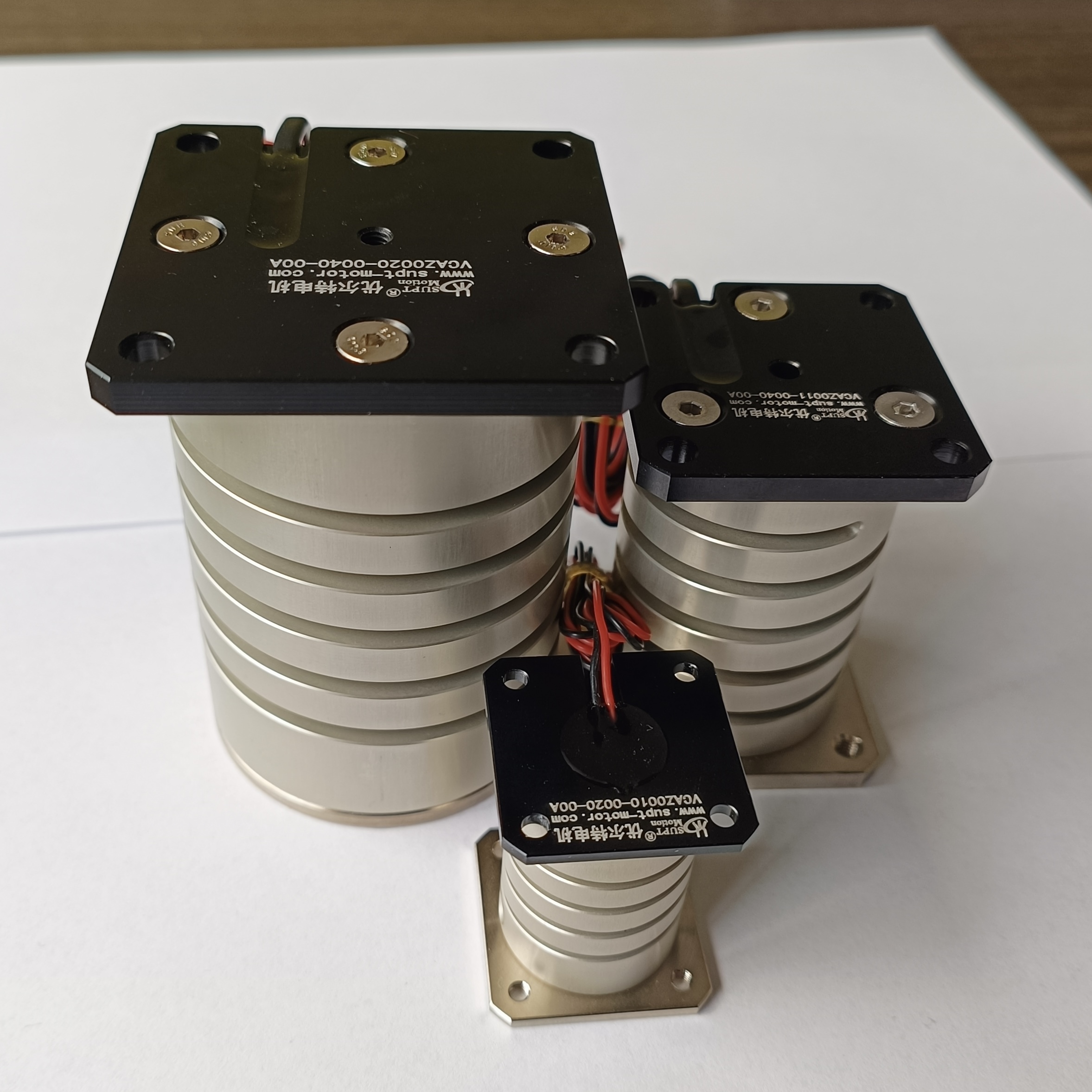

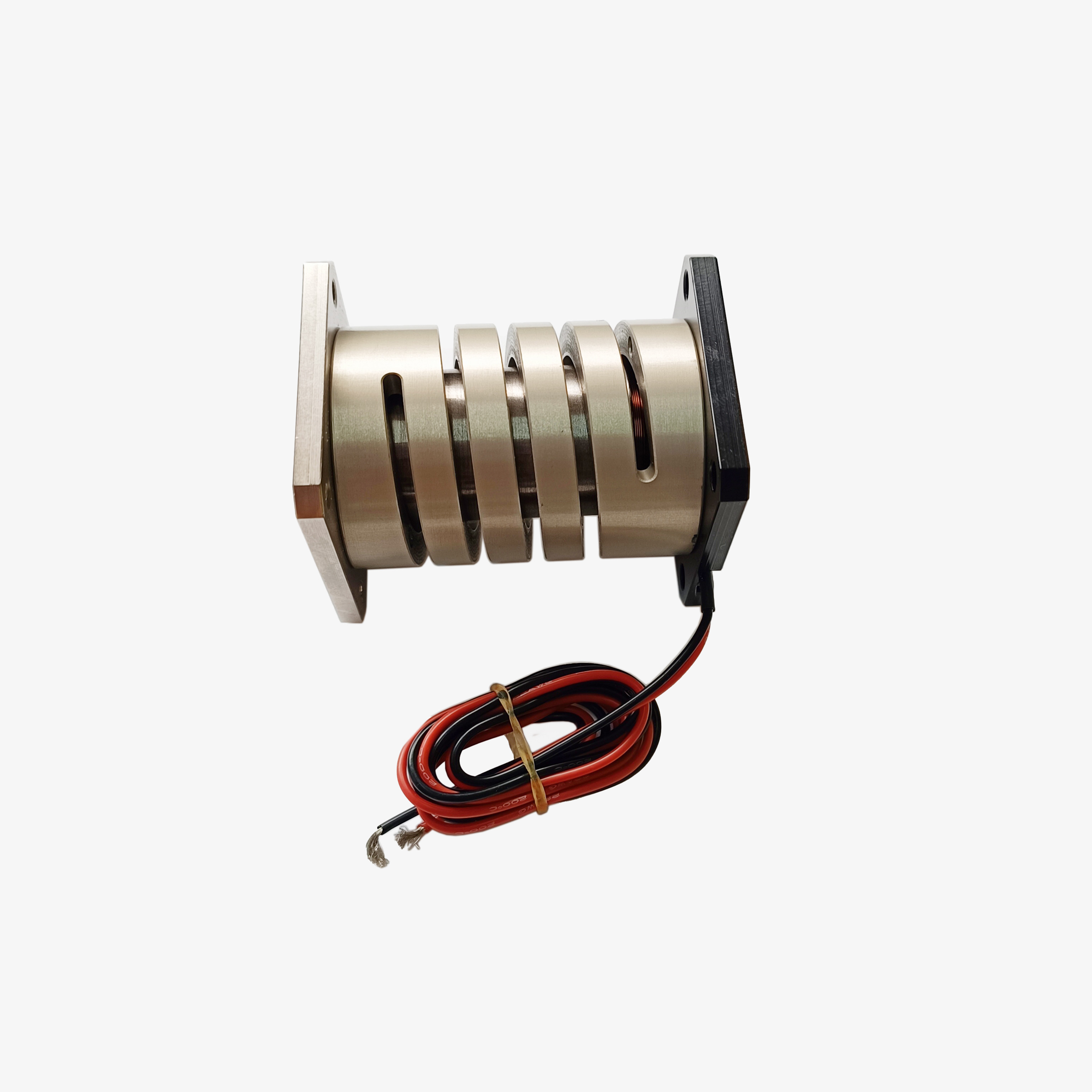

산업 자동화용 고속 선형 진동 음성 코일 모터
제품 상세 정보
| 모터 유형 | 진동 모터 | 피크 힘 | 11N |
|---|---|---|---|
| 모델사양 | VCZA0011-0040-00A | 현재 시작 | 2A |
| 정격전압 | 15V | 전력 @ Fp | 30W |
| 뇌졸중 | 4mm | 액추에이터 중량 | 86g |
| 속도 | 높은 | 연속적인 힘 | 4.6N |
| 유형 | 소형 모터 | 보호 기능 | 완전히 밀폐됨 |
제품 설명
제품 설명:
SUPTMOTION VCAZ 시리즈 고속 선형 진동 음성 코일 모터는 빠른 움직임 반응과 정확한 위치가 필요한 산업 자동화 장비에 특별히 설계되었습니다.고속 자동화 시스템에서, 모션 액추에터는 생산 효율성을 유지하기 위해 높은 가속과 예외적인 모션 안정성을 동시에 제공해야합니다.
VCAZ 시리즈 선형 진동 음성 코일 모터는 부드러운 움직임, 제로 역반응, 고정도의 위치 설정 성능을 제공하기 위해 설계되었습니다.이 액추에이터는 움직임 명령에 빠르게 반응합니다., 극히 빠른 가속과 저속을 가능하게 합니다. 이것은 자동화 시스템이 정확한 제어 유지하면서 빠른 위치 및 반복 운동 주기를 실행 할 수 있습니다.
선형 진동 음성 코일 모터의 컴팩트 디자인은 로봇 시스템, 모션 플랫폼 및 자동 생산 장비에 통합하기에 적합합니다.가벼운 구조는 강력한 추진력을 유지하면서 시스템 관성을 최소화합니다..
진동성 음성 코일 모터는 마찰이 없는 전자기 구동 시스템을 활용하여 연장된 수명과 높은 신뢰성을 제공합니다.기계적 접촉 부품의 부재로 인해 마모와 유지 보수 요구 사항이 크게 감소합니다..
고속 작동, 정밀한 모션 제어, 콤팩트한 디자인, 그리고 긴 서비스 수명으로선형 진동 음성 코일 모터는 현대 산업 자동화 시스템에 대한 이상적인 운동 솔루션이되었습니다..
특징:
종류: 진동 모터, 유연한 진동 디스크 음성 코일 모터, 진동 음성 코일 모터, 선형 진동 음성 코일 모터
1고속 모션 컨트롤
2직동 선형 모터 설계
3부드럽고 마찰이 없는 움직임
4콤팩트 액추에이터 구조
5.장기 사용 기간
제품 매개 변수
스프링: 4mm
연속 힘: 4.6 N
최고 힘: 11 N
최대 속도: 2m/s
반복성: ±0.5μm
| 모델 번호 | VCAZ0010-0020-00A | |||
| 코일 매개 변수 | 용인성 | 기호 | 가치 | 단위 |
| DCR | ±10% | R | 9.5 | 오 |
| 피크 전압 | 표준 값 | Vp | 14.8 | V |
| 최대 전류 | 표준 값 | IP | 1.6 | A |
| 힘 상수 | ±7.5% | KF | 2.7 | 제1호 |
| 역 EMF 상수 | 표준 값 | KD | 2.7 | V/M/Sec |
| 인덕턴스 | ±30% | L | 0.37 | mH |
| 액추에이터 매개 변수 | 기호 | 가치 | 단위 | |
| 최고 힘 | Fp | 10.2 | N | |
| 연속적인 정지 힘 | Fc | 2.2 | N | |
| 액추에이터 콘스턴트 | 카 | 0.87 | 서쪽 | |
| 전기 시간 상수 | 이 | 0.04 | 밀리초 | |
| Pmax | Pp | 24 | W | |
| 뇌졸중 | S | 1.5 | mm | |
| 코일 양쪽의 공백 | CL | 0.8 | mm | |
| 열 저항 | 다른 것 | 20 | °C/W | |
| 허용되는 최대 온도 | Tmax | 150 | °C | |
| 코일 무게 | WTc | 13 | g | |
| 자석철의 무게 | WTE | 56 | g | |
| 액추에이터의 무게 | WTa | 69 | g | |
응용 프로그램:
1산업 자동화 시스템
2로보틱스 운동 모듈
3고속 위치 설정 단계
4자동화 생산 라인
| 음성 코일 모터의 주요 용도: | ||||||||||||
| 1반도체 산업: 배선, 절단, 굴착, 운송 시스템, 용접, 로봇. | ||||||||||||
| 2.장면 밸브 작동:형 측정 밸브, 압력 테스트 시스템, 공기 밸브 화학 | ||||||||||||
| 주입 시스템 | ||||||||||||
| 3마이크로 머신 산업:식량 시스템, 마이크로 파도, 정밀 스탬핑. | ||||||||||||
| 4진동 시스템: 흔들기 테이블, 진동 플랫폼. | ||||||||||||
| 5의료 분야: 마이크로 주사 시스템, 호흡기 장비, 검사 장비. | ||||||||||||
| 6항공 기술: 비행 제어 시스템, 조종사 피드백 시스템. | ||||||||||||
| 7.상업용 분야:컴퓨터 냉각 펌프 소형 카메라 자동 초점 시스템. | ||||||||||||
| 8자동화 산업: 레이저 장비, 디스펜서, 시험 장비, 섬유 기계. |
