고속 콤팩트 진동 음성 코일 액추에이터 정밀 자동화 시스템
제품 상세 정보
| 모터 유형 | 진동 모터 | 피크 힘 | 10.2N |
|---|---|---|---|
| 모델사양 | VCZA0010-0020-00A | 현재 시작 | 1.6A |
| 정격전압 | 14.8V | 전력 @ Fp | 56.3W |
| 뇌졸중 | 1.5mm | 액추에이터 중량 | 69g |
| 속도 | 높은 | 연속적인 힘 | 2.2n |
| 유형 | 소형 모터 | 보호 기능 | 완전히 밀폐됨 |
제품 설명
제품 설명:

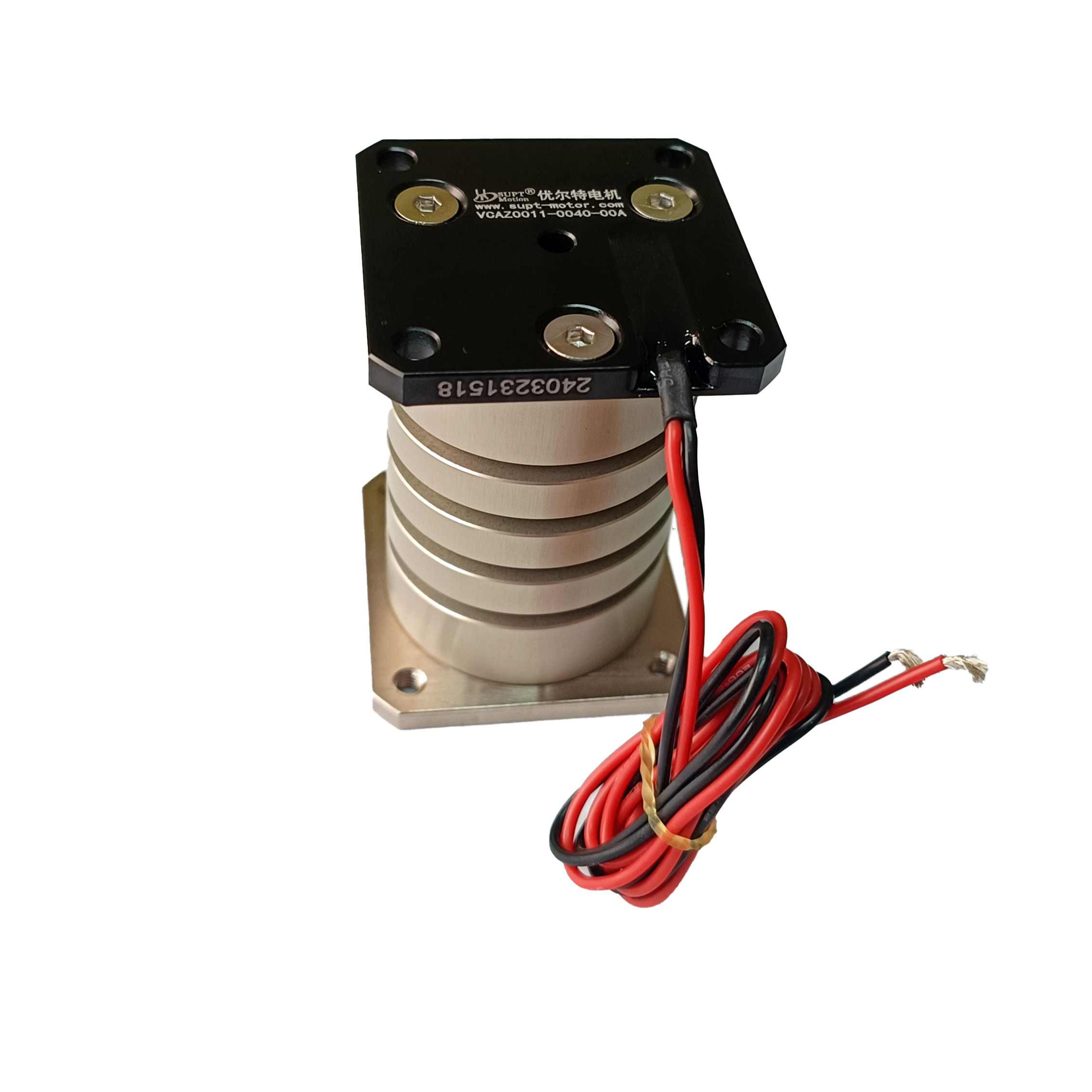

SUPTMOTION VCAZ Compact Vibration Voice Coil Actuator is a high-performance linear voice coil motor designed for precision automation systems requiring accurate motion control within limited installation space현대 자동화 장비는 반도체 제조, 전자 조립, 광학 정렬,그리고 정밀 검사는 종종 높은 속도와 높은 정밀도를 갖춘 컴팩트 진동 모터를 요구합니다..
이 콤팩트한 진동 음성 코일 모터는 빠른 역학적 반응을 제공합니다.예외적인 가속 성능은 자동화 시스템이 빠른 시작-정지 동작과 정확한 위치 조정을 달성 할 수있게합니다., 짧은 주기 시간과 높은 생산 효율을 요구하는 응용 프로그램에 이상적인 선택입니다.
콤팩트한 구조 디자인을 갖춘 진동성 음성 코일 모터는 마이크로 포지셔닝 플랫폼, 로봇 모듈 및 콤팩트 자동화 시스템에 원활하게 통합됩니다.작은 발자국에도 불구하고, 이 액추에이터는 높은 힘 밀도를 제공하여 고 정밀 운동 응용 프로그램에 강력한 추진 출력을 제공합니다.
특징:
종류: 진동 모터, 유연한 진동 디스크 음성 스필 모터, 진동 음성 스필 모터
1콤팩트 음성 코일 액추에이터 설계
2높은 정밀 위치 설정 능력
3빠른 반응과 높은 가속
4부드러운 직선 모션
5.장기 사용수명과 안정적인 성능
제품 매개 변수
스트로크: 1.5mm
연속 힘: 2.2 N
최고 힘: 10.2 N
반복성: ±0.5μm
최대 속도: 1.8m/s
주파수 반응: 250 Hz
| 모델 번호 | VCAZ0010-0020-00A | |||
| 코일 매개 변수 | 용인성 | 기호 | 가치 | 단위 |
| DCR | ±10% | R | 9.5 | 오 |
| 피크 전압 | 표준 값 | Vp | 14.8 | V |
| 최대 전류 | 표준 값 | IP | 1.6 | A |
| 힘 상수 | ±7.5% | KF | 2.7 | 제1호 |
| 역 EMF 상수 | 표준 값 | KD | 2.7 | V/M/Sec |
| 인덕턴스 | ±30% | L | 0.37 | mH |
| 액추에이터 매개 변수 | 기호 | 가치 | 단위 | |
| 최고 힘 | Fp | 10.2 | N | |
| 연속적인 정지 힘 | Fc | 2.2 | N | |
| 액추에이터 콘스턴트 | 카 | 0.87 | 서쪽 | |
| 전기 시간 상수 | 이 | 0.04 | 밀리초 | |
| Pmax | Pp | 24 | W | |
| 뇌졸중 | S | 1.5 | mm | |
| 코일 양쪽의 공백 | CL | 0.8 | mm | |
| 열 저항 | 다른 것 | 20 | °C/W | |
| 허용되는 최대 온도 | Tmax | 150 | °C | |
| 코일 무게 | WTc | 13 | g | |
| 자석철의 무게 | WTE | 56 | g | |
| 액추에이터의 무게 | WTa | 69 | g | |
응용 프로그램:
1정밀 자동화 시스템
2마이크로 위치 설정 단계
3전자제품 조립장비
4반도체 검사 시스템
| 음성 코일 모터의 주요 용도: | ||||||||||||
| 1반도체 산업: 배선, 절단, 굴착, 운송 시스템, 용접, 로봇. | ||||||||||||
| 2.장면 밸브 작동:형 측정 밸브, 압력 테스트 시스템, 공기 밸브 화학 | ||||||||||||
| 주입 시스템 | ||||||||||||
| 3마이크로 머신 산업:식량 시스템, 마이크로 파도, 정밀 스탬핑. | ||||||||||||
| 4진동 시스템: 흔들기 테이블, 진동 플랫폼. | ||||||||||||
| 5의료 분야: 마이크로 주사 시스템, 호흡기 장비, 검사 장비. | ||||||||||||
| 6항공 기술: 비행 제어 시스템, 조종사 피드백 시스템. | ||||||||||||
| 7.상업용 분야:컴퓨터 냉각 펌프 소형 카메라 자동 초점 시스템. | ||||||||||||
| 8자동화 산업: 레이저 장비, 디스펜서, 시험 장비, 섬유 기계. |
