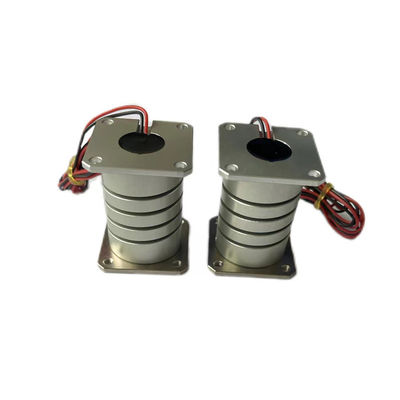

정밀 검사 장비용 고속 마이크로 포지셔닝 보이스 코일 모터
제품 상세 정보
| 모터 유형 | 진동 모터 | 피크 힘 | 20.5N |
|---|---|---|---|
| 모델사양 | VCZA0020-0040-00A | 인증 | ISO9001-2000 |
| 현재 시작 | 2.6A | 정격전압 | 25.9V |
| 전력 @ Fp | 56.3W | 뇌졸중 | 3mm |
| 액추에이터 중량 | 110g | 속도 | 높은 |
| 연속적인 힘 | 8.9N | 유형 | 소형 모터 |
제품 설명
제품 설명:
음성 코일 모터의 유연한 공급 메커니즘은 공급 문제를 해결할 수 없습니다.
이 모터는 높은 강도와 우수한 안정성을 가진 재료로 만들어졌습니다. 짧은 응답 시간, 높은 진동 주파수, 우수한 일관성과 안정성. 특수 구동 제어 기술을 통해 부품을 앞뒤로 이동시키고, 뒤집고, 분산시키고, 수렴시킬 수 있습니다.
공급 메커니즘은 조절 가능한 백라이트와 통합되어 있어 진동 공급, 비주얼 시스템에 의한 자동 제어, 기계 피킹 시스템에 의한 자동 제어를 완료할 수 있습니다.
SUPTMOTION VCAZ 시리즈 마이크로 포지셔닝 보이스 코일 모터는 극도로 정확하고 안정적인 모션 제어가 필요한 정밀 검사 시스템을 위해 설계되었습니다. 광학 계측, 반도체 측정, 정밀 표면 검사와 같은 많은 검사 응용 분야에서는 마이크론 수준의 위치 정확도를 달성할 수 있는 모션 시스템이 필요합니다.
VCAZ 시리즈 선형 보이스 코일 모터는 기존의 기계적 전달 부품을 제거한 고급 직접 구동 모션 솔루션을 제공합니다. 전자기력을 사용하여 선형 움직임을 생성함으로써 액추에이터는 백래시가 없고 마찰이 최소화된 부드러운 움직임을 제공합니다. 이는 기존 선형 액추에이터에 비해 위치 정확도와 모션 안정성을 크게 향상시킵니다.
높은 정밀도, 높은 신뢰성 및 긴 서비스 수명으로 인해 VCAZ 시리즈 보이스 코일 모터는 정밀 검사 장비, 광학 측정 기기 및 고급 계측 시스템에 널리 사용됩니다.
특징:
-
초정밀 마이크로 포지셔닝
-
높은 동적 응답
-
컴팩트한 액추에이터 설계
-
부드럽고 마찰 없는 움직임
-
긴 서비스 수명
제품 매개변수:
| 모델 번호 | VCAZ0020-0040-00A | |
| 권선 상수 | 값 | 단위 |
| DC 저항 | 10.2 | Ω |
| 전압 @ Fp | 25.9 | V |
| 전류 @ Fp | 2.6 | A |
| 인덕턴스 | 1.3 | mH |
| 최대 힘 | 20.5 | N |
| 연속 힘 | 8.9 | N |
| 액추에이터 상수 | 2.55 | Ka |
| 전력 @ Fp | 65.3 | W |
| 총 스트로크 | 3 | mm |
| 최대 권선 온도 | 150 | °C |
| 액추에이터 무게 | 110 | g |
| 모델 번호 | VCAZ0010-0020-00A |
| 권선 상수 | 값 |
| DC 저항 | 9.5 |
| 전압 @ Fp | 14.8 |
| 전류 @ Fp | 1.6 |
| 인덕턴스 | 0.37 |
| 최대 힘 | 4.2 |
| 연속 힘 | 2.2 |
| 액추에이터 상수 | 0.87 |
| 전력 @ Fp | 24 |
| 총 스트로크 | 1.5 |
| 최대 권선 온도 | 150 |
| 액추에이터 무게 | 69 |
응용 분야:
1. 정밀 검사 시스템
2. 광학 계측 장비
3. 표면 검사 기계
4. 반도체 측정 시스템
| 보이스 코일 모터의 주요 응용 분야: | ||||||||||||
| 1. 반도체 산업: 배선, 절단, 드릴링, 운송 시스템, 용접, 로봇 공학. | ||||||||||||
| 2. 현장 밸브 작동: 유형 계량 밸브, 압력 테스트 시스템, 공압 밸브 화학 | ||||||||||||
| 주입 시스템. | ||||||||||||
| 3. 마이크로 머신 산업: 공급 시스템, 마이크로 드릴링, 정밀 스탬핑. | ||||||||||||
| 4. 진동 시스템: 흔들림 테이블, 진동 플랫폼. | ||||||||||||
| 5. 의료 분야: 마이크로 주입 시스템, 호흡 장비, 테스트 장비. | ||||||||||||
| 6. 항공 기술: 비행 제어 시스템, 조종사 피드백 시스템. | ||||||||||||
| 7. 상업용 분야: 컴퓨터 냉각 펌프 소형 카메라 자동 초점 시스템. | ||||||||||||
| 8. 자동화 산업: 레이저 장비, 디스펜서, 테스트 장비, 섬유 기계. |
