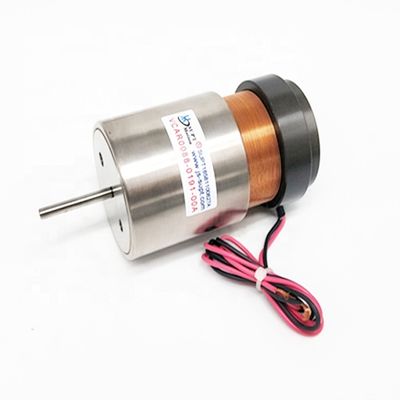

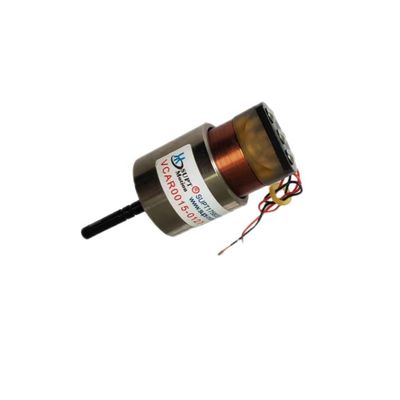

산업 자동화 정밀 작업을 위한 Hiah 성능 선형 보이스 코일 액추에이터
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 보증 | 3개월~1년 | 제품 모델 | VCAB0105-0164-00A |
|---|---|---|---|
| 중량(g) | 150 | 피크 포스(N) | 105 |
| 전체 스트로크(mm) | 16.4 | 최대 전압(V) | 20 |
| 애플리케이션 | 자동 탄 화물 | 위치 정확도 | 높은 |
| 제품 유형 | 선형 음성 코일 모터 | 정류 | 브러시 |
| 연속적인 힘(N) | 35.4N | 치수 | 60.4mm 클래스 |
제품 설명
제품 설명:
VCAB0105-0164-00A는 코일과 영구 자석 사이의 전자기 상호 작용을 통해 선형 힘을 직접 생성합니다. 출력 힘은 입력 전류에 대해 매우 선형적입니다.
산업 자동화가 더 높은 정확성, 더 높은 속도, 더 높은 일관성, 그리고 지능적인 제어로 발전함에 따라그리고 변속기 절감기는 점점 더 진보된 요구 사항을 충족하지 못합니다..
산업 자동화가 더 높은 속도, 더 높은 정밀도, 더 높은 지능으로 발전함에 따라위치 정밀성 측면에서 실행 시스템에 더 엄격한 요구 사항이 있습니다., 동적 반응 및 운영 안정성 선형 음성 코일 모터 (LVCM), 직접 드라이브 작동 및 뛰어난 동적 성능,산업 자동화에서 정밀 실행 작업에 널리 사용됩니다..
LVCM는 기계적 접촉, 전송 부품 또는 역작용없이 선형 운동을 직접적으로 구동하기 위해 전자기력을 사용합니다.이것은 높은 반복성과 안정적인 마이크로 위치 제어정밀 조립, 분배, 용접, 검사 및 캘리브레이션과 같은 응용 프로그램에서 음성 코일 모터는 마이크로미터 수준 또는 심지어 서브 마이크로미터 위치 정확도를 달성 할 수 있습니다.프로세스 일관성 및 제품 생산량을 크게 향상시킵니다..
고속과 고주파 작업에서 선형 음성 코일 모터는 높은 가속과 빠른 반응을 제공하여 제어 명령과 복잡한 움직임 프로파일을 정확하게 추적 할 수 있습니다.부드러운 움직임 과 낮은 진동 은 기계적 스트레스 를 줄이고 전체 시스템 의 신뢰성 을 향상 시킨다.
특징:
- 미크론 또는 미크론 미만의 위치 정밀도
- 높은 가속과 밀리초 수준 반응
- 반작용도 없고, 마모도 없고, 매우 선형적인 움직임도
- 연속 운용 상태에서 장기적인 안정성
-
납 나사, 기어, 벨트 없이
-
반작용과 전송 오류가 0
-
넓은 제어 대역폭으로 빠른 동적 반응
-
위치, 속도 및 힘 폐쇄 루프 제어의 쉬운 구현
제품 매개 변수
| 제품 모델 | 최고 힘 (N) |
지속력 25°C (북쪽) |
전체 스트로크 (mm) |
최대 전압 (V) |
역 EMF 상수 (V/m/s) |
코일 무게 (g) |
스테이터 지름 | 셰프트 끝 스레드 (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (외부) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (외부) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (외부) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (외부) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | 셰프트 ¥4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (외부) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 (내부) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 (내부) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (외부) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 (내부) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 (내부) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 (내부) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 (내부) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (외부) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 (내부) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 (내부) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 (내부) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 셰프 ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 (내부) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 (내부) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 셰프 8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 셰프 ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 셰프 8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 셰프 ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 셰프 ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 셰프 ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | 셰프 ¥10 |
응용 프로그램:
- 정밀 조립 및 프레스 피트 작동
- 정밀 Z축 작동 모듈
- 고속 위치 및 보상 장치
- 정밀 분배, 용접 및 접착 기계
- 검사 및 시험 수행 단계
- 로보틱한 최종효율기 정밀 작동
