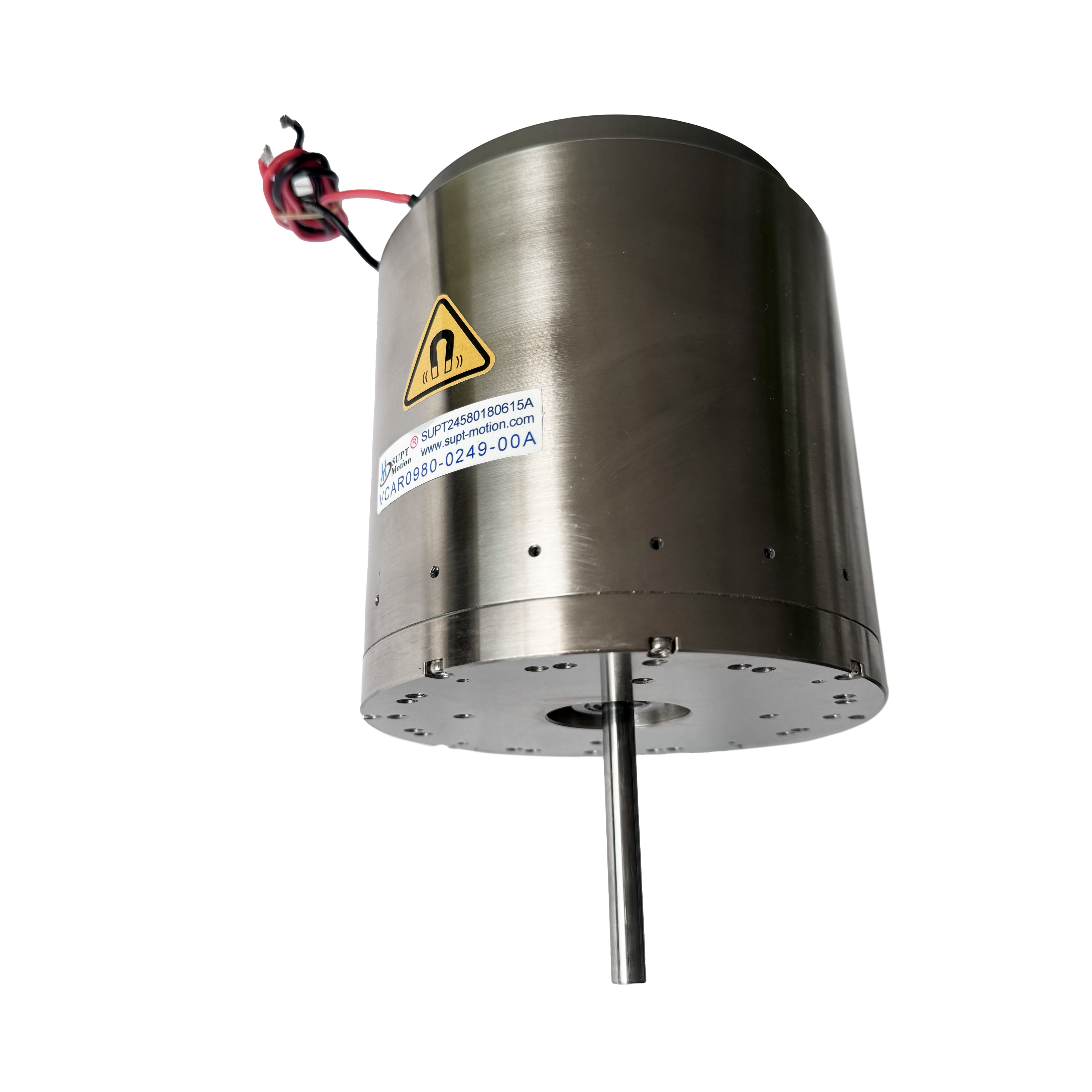

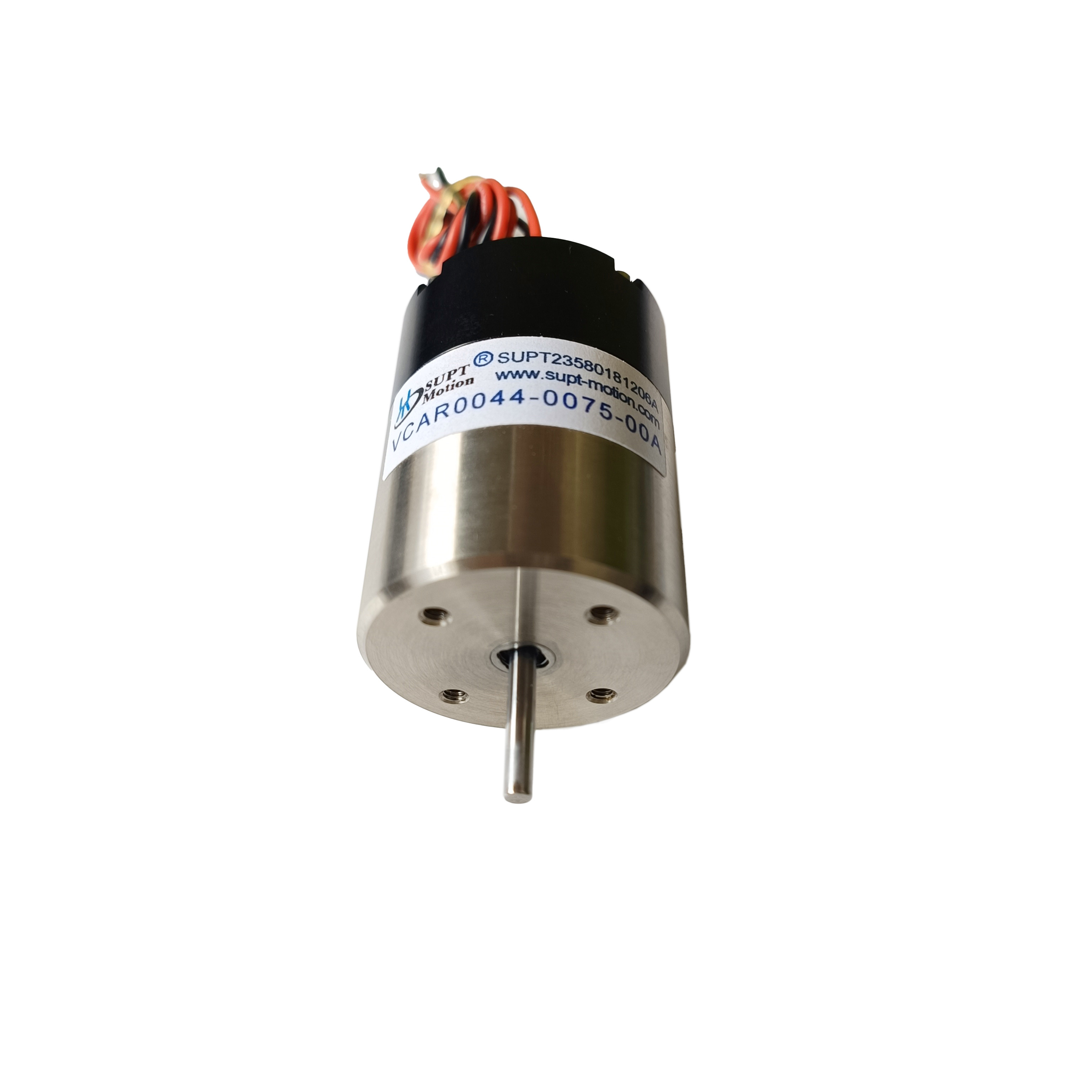

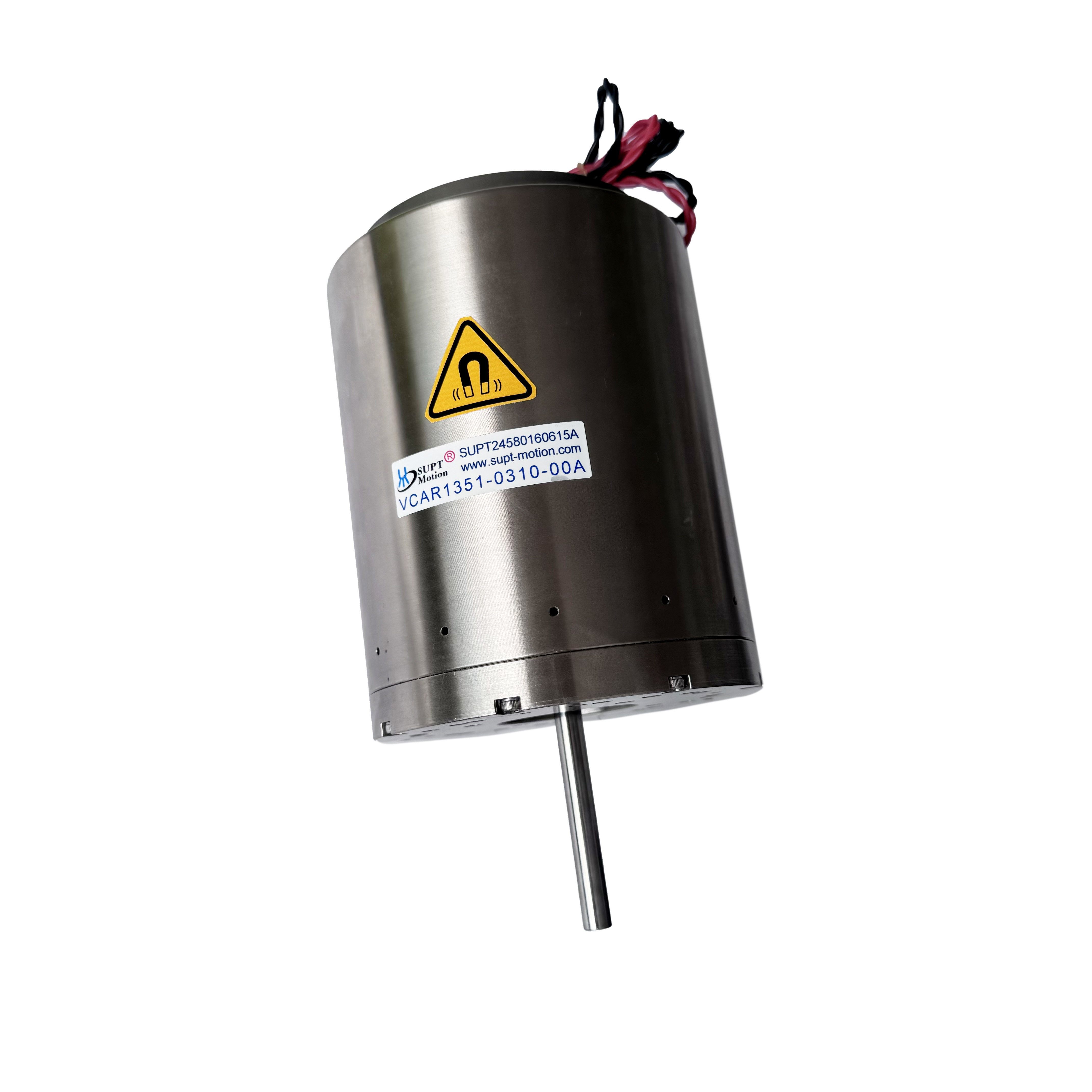

자동화 로봇용 소형 고속 응답 선형 보이스 코일 액추에이터
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 보증 | 3개월~1년 | 제품 모델 | VCAB0436-0187-00A |
|---|---|---|---|
| 중량(g) | 648 | 피크 포스(N) | 436 |
| 전체 스트로크(mm) | 18.7 | 최대 전압(V) | 40.7 |
| 애플리케이션 | 자동 탄 화물 | 위치 정확도 | 높은 |
| 제품 유형 | 선형 음성 코일 모터 | 정류 | 브러시 |
| 연속적인 힘(N) | 147.6N | 유형 | 콤팩트 |
제품 설명
제품 설명:
선형 음성 코일 액추에이터는 빠른 반응, 높은 가속, 나노미터 수준의 위치 정확성, 제로 역반응 및 마찰없는 움직임을 제공하는 직동 선형 액추에이터입니다.자동화 로봇 분야에서, 선형 음성 코일 액추에터는 정밀 픽 앤 위치, 컴플라이언트 어셈블리, 엔드 에펙터 액추에이션, 힘 피드백 작업 및 고속 반복 움직임에 널리 사용됩니다.첨단 로봇 시스템에서 중요한 요소가 됩니다..
산업용 로봇, 협업용 로봇 (코봇), 정밀 조립 로봇, 지능형 검사 로봇이 계속 발전함에 따라 선형 운동 작동 장치가 더 높은 정확성을 제공해야 합니다.더 빠른 반응, 더 강한 동적 성능 및 장기 신뢰성 전통적인 리드 나사 및 기어 메커니즘은 종종 반작용, 마모 및 제한된 동적 반응으로 고통받습니다.
직선적 음성 코일 액추에터는 직접 드라이브 기술을 기반으로 기계적 전송 없이 직선적 힘을 생성하여 고성능 로봇 모션 시스템에 이상적인 솔루션입니다.
특징:
- 고속 및 고속 가속 운동
- 나노미터 수준 위치 및 높은 반복성
- 제로 역반응 직동 구동 설계
- 힘 제어 및 순응 동작을 지원
- 콤팩트 한 디자인 과 쉬운 통합
일반 사양 (모델에 따라 다릅니다)
- 등급 전압: 40.7V
- 연속 힘:147.6N
- 최고 힘: 436N
- 스트로크: 18.7mm
- 주파수 반응: ≥ 100 Hz
- 반복성: ≤ 1μ3μm
제품 매개 변수
| 제품 모델 | 최고 힘 (N) |
지속력 25°C (북쪽) |
전체 스트로크 (mm) |
최대 전압 (V) |
역 EMF 상수 (V/m/s) |
코일 무게 (g) |
스테이터 지름 | 셰프트 끝 스레드 (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (외부) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (외부) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (외부) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (외부) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | 셰프트 ¥4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (외부) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 (내부) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 (내부) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (외부) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 (내부) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 (내부) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 (내부) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 (내부) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (외부) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 (내부) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 (내부) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 (내부) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 셰프 ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 (내부) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 (내부) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 셰프 8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 셰프 ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 셰프 8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 셰프 ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 셰프 ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 셰프 ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | 셰프 ¥10 |
응용 프로그램:
로봇 정밀 픽 앤 위치:고속 픽링, 마이크로 위치 조정 및 유연한 배치.
팔 끝 도구 (EOAT):지침기 스트로크 제어, 정밀 조정 이동 및 힘 피드백 동작을 달성합니다.
컴플라이언스 어셈블리 로봇: 삽입, 압축 및 정렬과 같은 고정도의 어셈블리 작업에 사용됩니다.
협동 로봇:안전하고 제어 가능한 선형 드라이브와 유연한 접촉 기능을 제공합니다.
비전 가이드 위치 시스템: Z축 높이 보상 및 초점 조정에 사용됩니다.
자동 검사 및 테스트 로봇: 탐사 접촉, 스캔 및 반복 위치 작업을 지원합니다.
