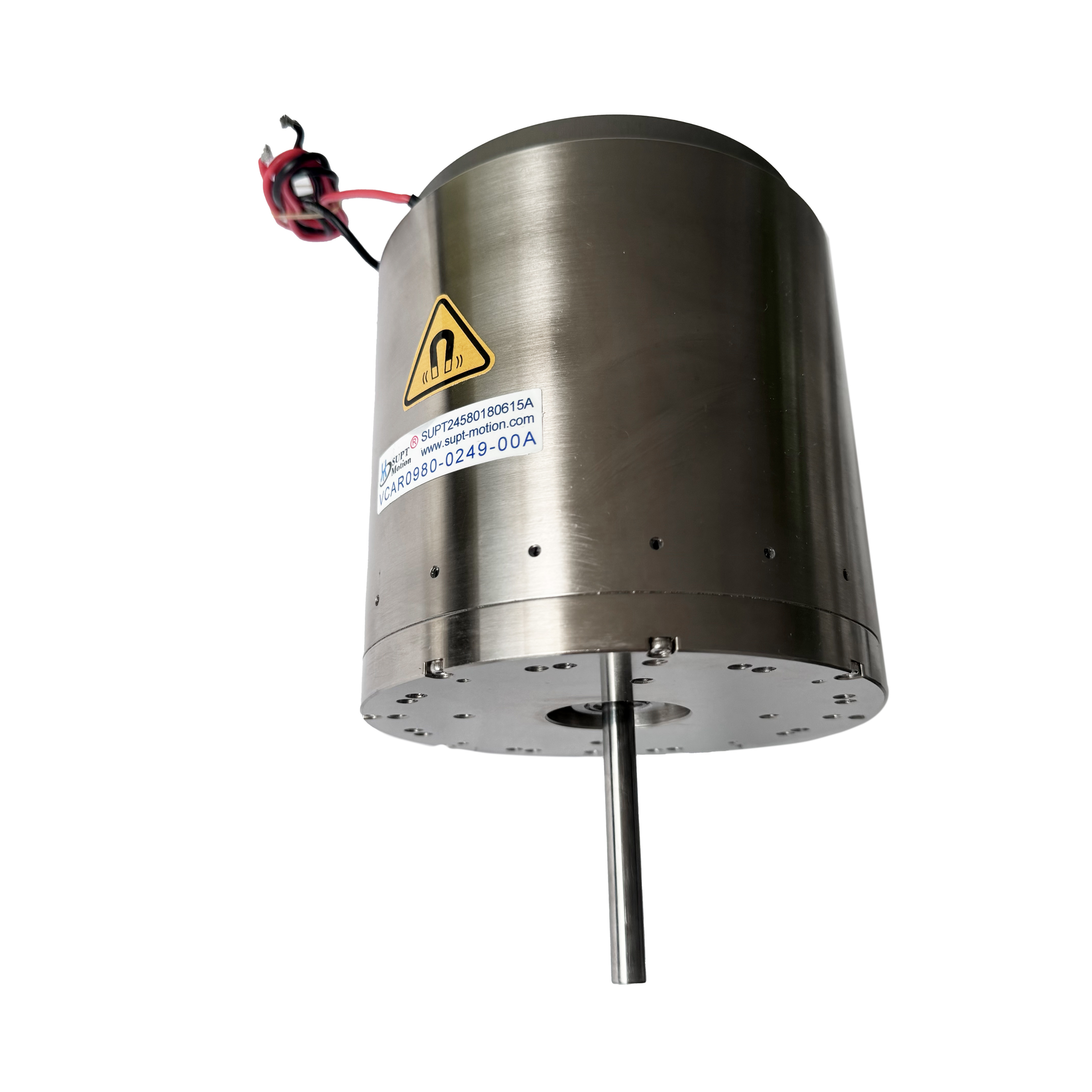

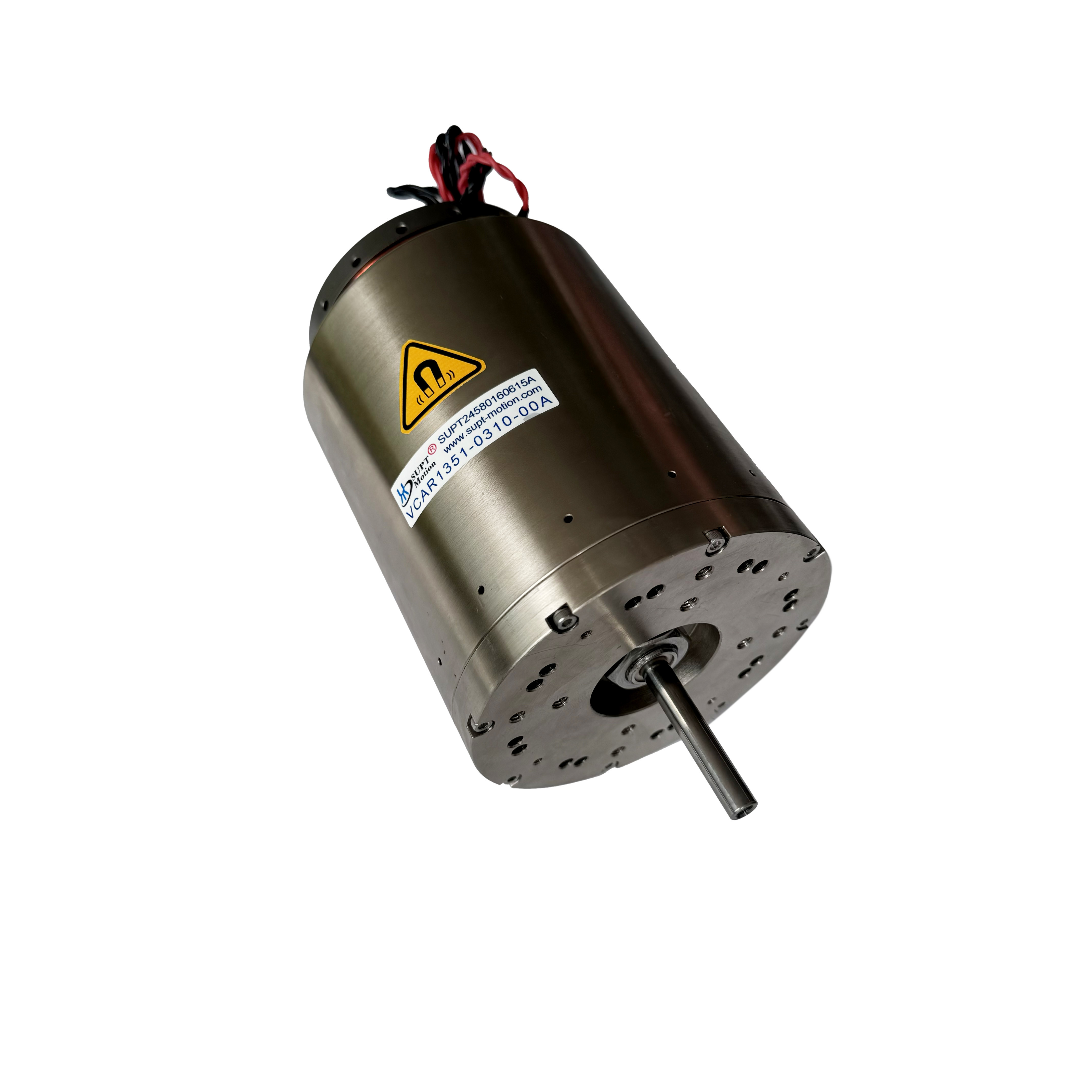

광 렌즈 자동 초점 시스템용 고속 선형 음성 코일 액추에터
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 보증 | 3개월~1년 | 제품 모델 | VCAB0436-0187-00A |
|---|---|---|---|
| 중량(g) | 648 | 피크 포스(N) | 436 |
| 전체 스트로크(mm) | 18.7 | 최대 전압(V) | 40.7 |
| 애플리케이션 | 자동 탄 화물 | 속도 | 높은 |
| 제품 유형 | 리니어 보이스 코일 액추에이터 | 정류 | 브러시 |
| 연속적인 힘(N) | 147.6N | 응용 분야 | 3C 전자, 반도체, 자동화, 광학, 검사장비 |
제품 설명
제품 설명:

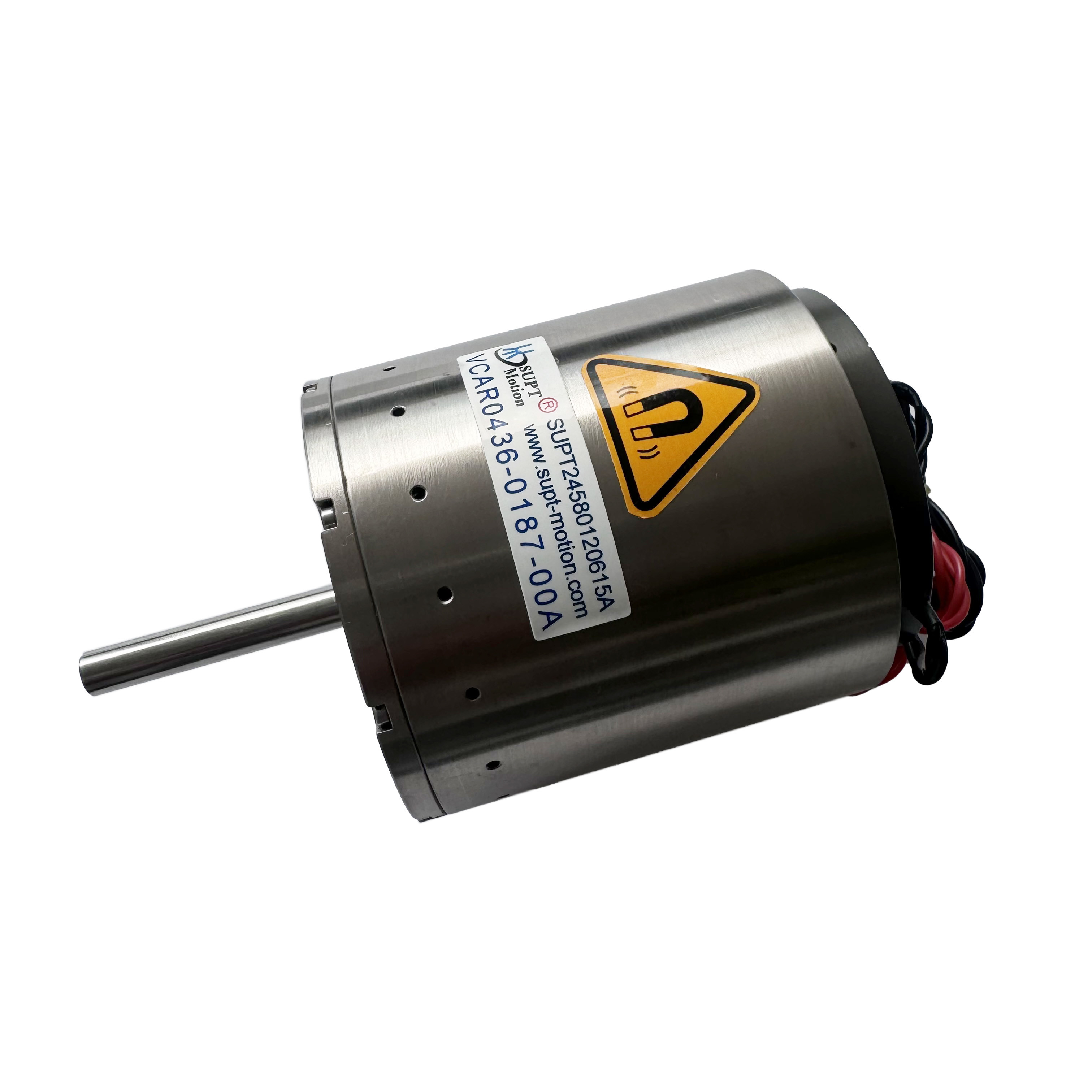

선형 음성 코일 액추에이터 VCAB0436-0187-00A는 정밀 광학 검사 시스템을 위해 특별히 설계된 고성능 액추에이터입니다. 빠른 반응, 나노미터 수준의 해상도,그리고 제로 코깅 동작 출력, 이 모델은 매우 정확한 위치, 안정적인 동적 움직임, 그리고 우수한 반복성을 필요로 하는 응용 프로그램에 이상적입니다.정밀 자동 포커스 메커니즘, 광학 모듈 위치 스테이지, 자동 캘리브레이션 유닛 및 미크론 이하 보상 플랫폼.
VCAB0436-0187-00A는 직접 구동 구조를 채택하여 영구 자석 조립 및 기계적 전송없이 코일 상호 작용을 통해 선형 힘을 생성합니다.이 마찰과 역반응이 없는 구조는 매우 부드럽고 선형적인 움직임을 가능하게, 마이크로 스텝 스캔, 멀티 포인트 측정 및 빠른 궤도 조정을위한 일관성 있고 안정적인 움직임을 보장합니다.또는 현미경 영상 시스템, 모터는 미크론 내에서 초점 정확도 및 위치 오차를 유지하거나 더 낮습니다.
패널 검사, 렌즈 곡선 측정, 웨이퍼 결함 검출과 같은 동적 광 스캔 프로세스에서VCAB0436-0187-00A 즈의 밀리초 수준 반응이 스캔 효율성을 크게 향상시킵니다.이 모터는 고속 이동 도중 탁월한 이미지 안정성을 유지하여 미료와 진동을 줄이고 측정 정밀도를 향상시킵니다.자동 집중을 지원합니다., Z축 높이 수정, 센서 피드백을 기반으로 세밀한 압력 조정.
특징:
- 직선 드라이브 / 마찰 없는
- 높은 동적 반응
- 선형 힘 출력
- 다양한 인코더 / 피드백 센서와 호환
- 컴팩트 / 쉬운 통합
- 다 축 광적 스테이지에 이상적입니다.
기술 사양:
뇌졸중:180.7mm
연속 힘:147.6N
최고 힘:436N
힘 상수:40N/A
저항:15.3Ω
질량: 좋습니다.
크기:200*400*400cm
작동 전류:2.6A
제품 매개 변수
| 제품 모델 | 최고 힘 (N) |
지속력 25°C (북쪽) |
전체 스트로크 (mm) |
최대 전압 (V) |
역 EMF 상수 (V/m/s) |
코일 무게 (g) |
스테이터 지름 | 셰프트 끝 스레드 (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (외부) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (외부) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (외부) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (외부) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | 셰프트 ¥4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (외부) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 (내부) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 (내부) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (외부) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 (내부) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 (내부) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 (내부) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 (내부) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (외부) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 (내부) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 (내부) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 (내부) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 셰프 ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 (내부) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 (내부) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 셰프 8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 셰프 ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 셰프 8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 셰프 ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 셰프 ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 셰프 ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | 셰프 ¥10 |
응용 프로그램:
- 패널/디스플레이 검사 시스템
- 렌즈 / 광 모듈 시험 장착장치
- 현미경 / 고 확대판 영상 시스템
- 웨이퍼/반도체 결함 검사
- 레이저 측정 / 3D 광학적 프로파일링
