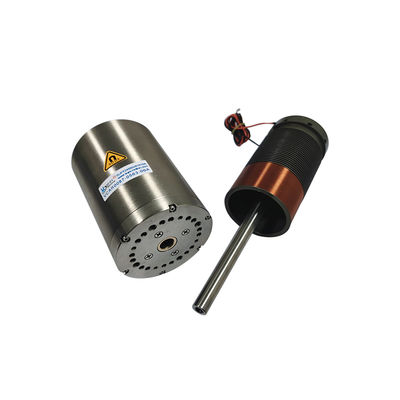

고주파 응답 선형 보이스 코일 모터, 3C 전자 제품 제조용
제품 상세 정보
| 보증 | 3개월~1년 | 제품 모델 | VCAB0087-0563-00A |
|---|---|---|---|
| 중량(g) | 177 | 피크 포스(N) | 87 |
| 전체 스트로크(mm) | 56.3 | 최대 전압(V) | 63.4 |
| 애플리케이션 | 자동 탄 화물 | 위치 정확도 | 높은 |
| 제품 유형 | 선형 음성 코일 모터 | 정류 | 브러시 |
| 연속적인 힘(N) | 17.5N | ||
| 강조하다 | 고주파 선형 음성 코일 모터,3C 전자 제품 보이스 코일 모터,보증이 있는 선형 보이스 코일 모터 |
||
제품 설명
제품 설명:

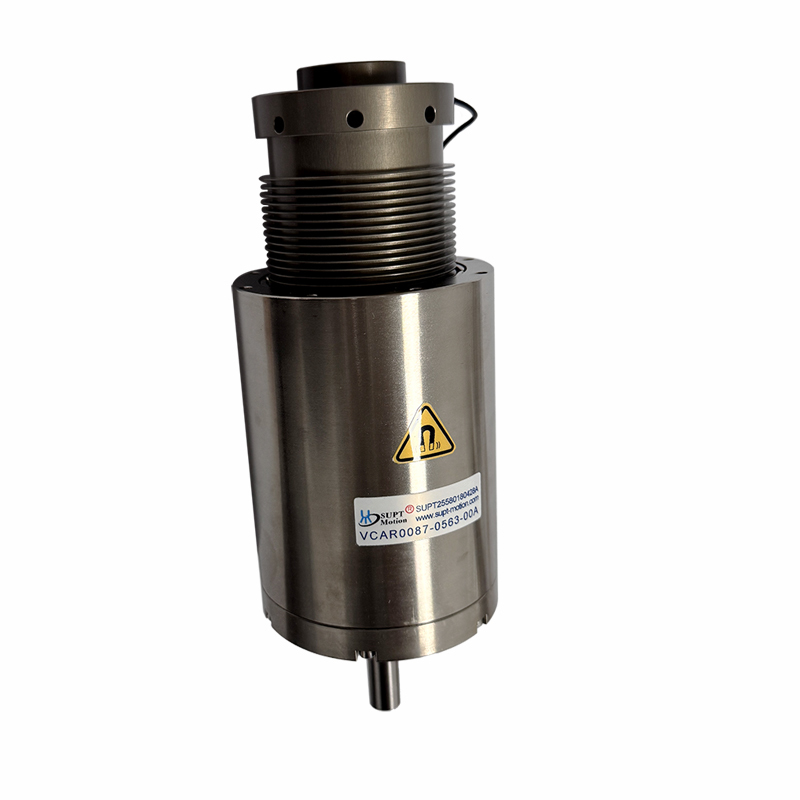

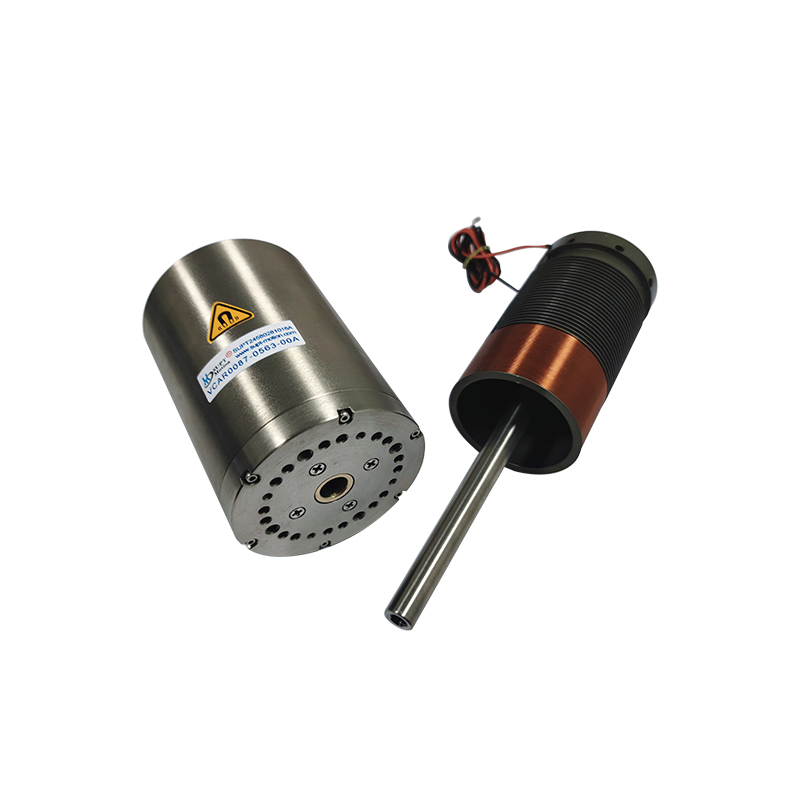

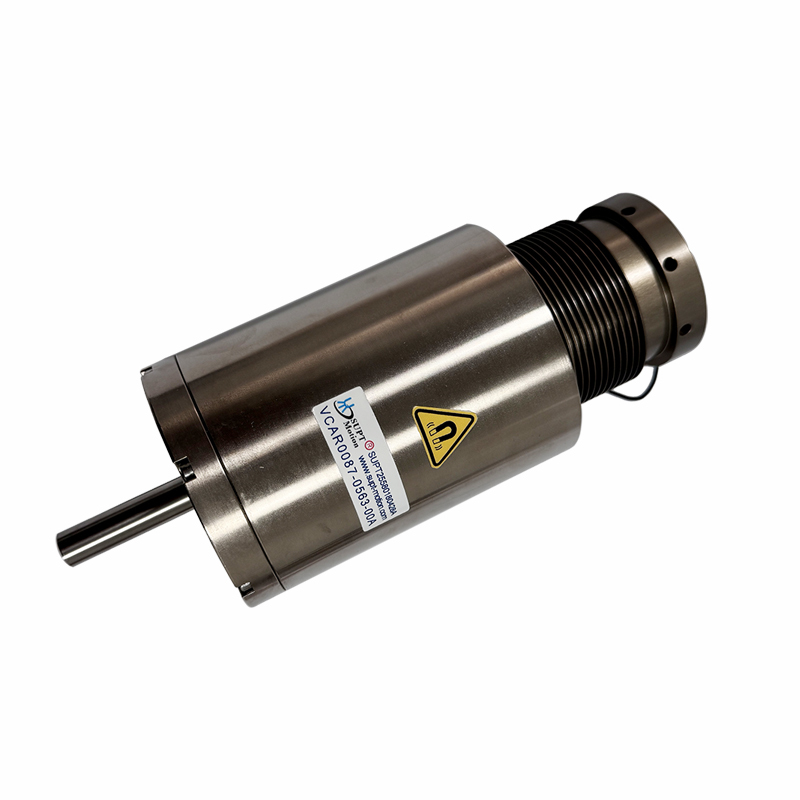

SUPT의 샤프트에 장착된 선형 음성 코일 모터는 영구 자석 집합체, 움직이는 코일 및 가이드 메커니즘을 포함한다.이 선형 음성 코일 모터는 통합 운동 샤프트와 정밀 선형 베어링을 통합, 모델 VCAB0087-0563-00A. 확장 된 길이의 컴팩트 베어링 및 샤프트 지름이 특징이며, 붓 모터로 작동합니다. 성능 장점에는 높은 반응 속도가 있습니다.고정밀 위치선형 음성 코일 모터는 3C 전자제품 제조 및 테스트 장비에서 일반적으로 사용되는 광범위한 응용 프로그램을 찾습니다.3C 전자제품 제조업, SUPT의 선형 음성 코일 모터는 칩 패키징, 카메라 모듈 조립 및 부품 통합과 같은 프로세스 중에 정확한 선형 + 회전 움직임을 가능하게합니다.높은 성능은 최소한의 힘을 사용하여 섬세한 부품과 부드러운 접촉을 허용합니다., 손상으로부터의 보호를 보장합니다
특징:
타입:선형 음성 스핀 모터, 샤프트 장착 선형 음성 스핀 모터, VCAB 시리즈 선형 모션 액추에이터
속도:고속
제품 모델:VCAB0087-0563-00A
선형 음성 코일 모터의 주요 특징: 직접 구동, 기어, 나사 및 기타 전송 메커니즘에 의한 역반응 및 마찰 오류를 제거합니다.
높은 반응 속도: 최대 밀리 초 또는 미밀리 초까지의 응답 시간, 고속 스캔 및 실시간 제어 시스템에 적합합니다.
고 정밀 제어: 극도로 고 정밀 검사 작업에 적합한 폐쇄 루프 시스템에서 나노미터 수준의 위치 정밀을 실현 할 수 있습니다.
제품 매개 변수
| 제품 모델 | 최고 힘 (N) |
지속력 25°C (북쪽) |
전체 스트로크 (mm) |
최대 전압 (V) |
역 EMF 상수 (V/m/s) |
코일 무게 (g) |
스테이터 지름 | 셰프트 끝 스레드 (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (외부) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (외부) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (외부) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (외부) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | 셰프트 ¥4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (외부) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 (내부) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 (내부) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (외부) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 (내부) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 (내부) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 (내부) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 (내부) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (외부) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 (내부) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 (내부) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 (내부) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 셰프 ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 (내부) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 (내부) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 셰프 8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 셰프 ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 셰프 8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 셰프 ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 셰프 ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 셰프 ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | 셰프 ¥10 |
응용 프로그램:
3C 전자제품 제조에 대한 특정 응용 프로그램에서 SUPT MOTION의 샤프트 장착 선형 음성 코일 모터: 카메라 모듈 라미네이션 조립, 터치 스크린 민감도 및 주요 내구성 테스트,부품 처리, PCB 보드 조립.
1샤프트에 장착된 선형 음성 코일 모터는 매우 긴 수명, 안정적인 성능, 고주파, 고속, 높은 반응 특성을 갖추고 있습니다.그들은 진정한 손가락 압력을 시뮬레이션 할 수 있습니다.스마트 폰, 태블릿 및 시계에서 용량 / 저항성 화면에서 누르고, 지우며, 긴 누르는 것과 같은 터치 스크린 기능을 테스트하는 데 적합합니다.키보드나 전화의 전원 버튼과 같은 물리적인 버튼에 대한 반복된 프레스 내구성 테스트를 수행하는 것피드백 힘과 이동을 분석함으로써 빅 데이터 품질 모니터링 모델을 구축하는 데 도움이 됩니다.
2PCB 조립에서, 셰프트 선형 음성 코일 모터는 빠른 로딩과 배하를 가능하게 한다. DIP 삽입 중에, 그들은 불규칙한 모양과 큰 부피의 구성 요소의 배치를 용이하게 한다.PCB 구멍에 맞추기 위해 삽입하기 전에 구성 요소 지향을 조정하여, 그들은 정확한 배치를 보장하고 오차 또는 잘못된 구멍 삽입을 방지합니다. 제어 된 삽입 힘은 굽은 핀이나 PCB 손상을 효과적으로 방지합니다.
