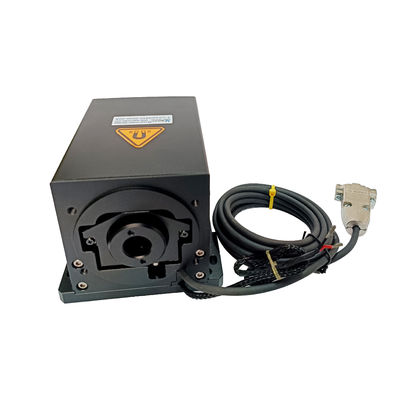

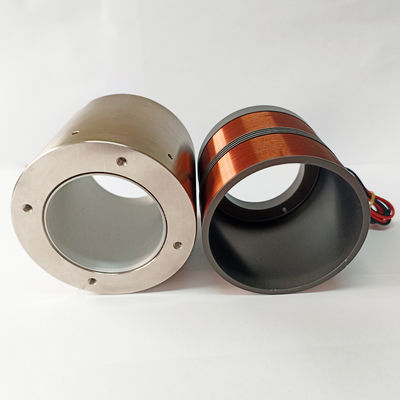

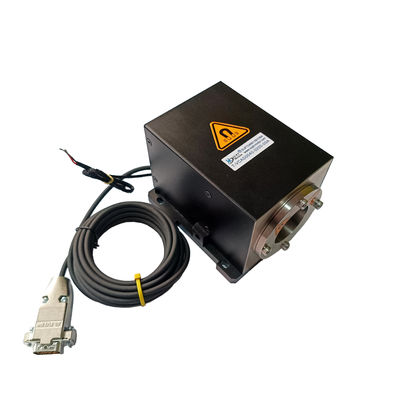

고 정밀 하홀 코어 음성 코일 선형 액추에이터
제품 상세 정보
| 모터 하우징 재질 | 알루미늄 합금 | 애플리케이션 | 중공 코어 머신 |
|---|---|---|---|
| 총 뇌졸중 | 20mm | 보호 기능 | 완전히 밀폐됨 |
| 길이 | 75mm | 소음 수준 | 낮은 |
| 비용 | 입수 가능한 | 모델 번호 | VCAD0120-0200-00A |
| 피크 포스(N) | 120 | 최대 전압(V) | 78 |
| 용법 | 산업용 | 유형 | 모터 |
| 강조하다 | 홀코어 모터 선형 동작기,카메라용 소형 VCM 액추어터,휴대전화 카메라 중점 모터 |
||
제품 설명
제품 설명:
중공 로터 보이스 코일 모터는 스마트폰 카메라의 자동 초점 시스템에 일반적으로 사용되어 자동 초점 및 광학 이미지 안정화를 가능하게 합니다.
자동 초점 시스템에서 중공 로터 모터는 렌즈 그룹을 광축을 따라 앞뒤로 움직여 초점을 맞춥니다.
모터의 높은 응답 속도와 정밀한 제어 덕분에 카메라는 피사체에 빠르고 정확하게 초점을 맞출 수 있습니다.
또한 광학 이미지 안정화 시스템에서 중공 보이스 코일 모터는 렌즈 위치를 신속하게 조정하여 카메라 흔들림을 보정하여 이미지 선명도를 향상시킵니다.
중공 모터는 스마트 카메라의 자동 초점 시스템에 직접 통합됩니다. 렌즈 위치를 정밀하게 제어하여 빠르고 고정밀 초점을 가능하게 하여 선명한 이미지를 보장합니다.
중공 모터는 컴팩트하고 가벼워 스마트폰 내부의 좁은 공간에 적합하며 장치의 전체 무게도 줄여줍니다.
고속 응답 및 마이크로초 수준의 조정 기능을 갖춘 중공 보이스 코일 모터는 스마트 카메라 사진의 즉각적인 초점 및 미세 조정에 대한 엄격한 요구 사항을 충족합니다.
특징:
유형: 중공 코일 모터, 중공 코어 모터.
특징: 빠른 응답, 높은 가속도, 경량 코일, 코깅 없음, 히스테리시스 제로, 간단한 구조, 경량, 고주파 응답, 부드러운 작동.
응용 분야: 광학 스캐닝, 위치 지정 및 자동 정렬 시스템에 널리 사용됩니다. 모듈식 설계, 맞춤형 가능.
제품 매개변수:
| 제품 모델 | 최대 힘 (N) |
연속 힘 25°C에서(N) |
총 스트로크 (mm) |
최대 전압 (V) |
역기전력 상수 (V/m/s) |
고정자 직경(mm) | 길이 (mm) |
관통 구멍 직경 |
| VCAD0075-0160-00A | 75 | 23 | 16 | 33 | 17 | 54 | 51 | ∮20 |
| VCAD0120-0200-00A | 120 | 53 | 20 | 78 | 53 | 85 | 75 | ∮53 |
| VCAD0220-0110-00A | 220 | 100 | 11 | 35 | 35.8 | 71 | 64 | ∮25.4 |
| 제품 모델 | 최대 힘 (N) |
연속 힘 25°C에서(N) |
총 스트로크 (mm) |
최대 전압 (V) |
역기전력 상수 (V/m/s) |
코일 무게 (g) |
고정자 직경(mm) | 길이 (mm) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
응용 분야:
중공 코어 모터의 주요 응용 분야:
1. 반도체 산업: 배선, 절단, 드릴링, 운송 시스템, 용접, 로봇 공학.
2. 필드 밸브 작동: 유형 계량 밸브, 압력 테스트 시스템, 공압 밸브 화학 주입 시스템.
3. 항공 우주 기술: 비행 제어 시스템, 조종사 피드백 시스템.
4. 상업 분야: 소형 카메라 자동 초점 시스템용 컴퓨터 냉각 펌프.
