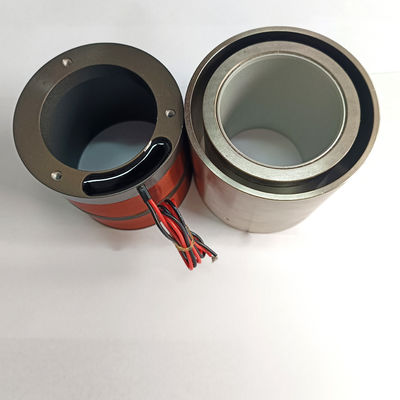

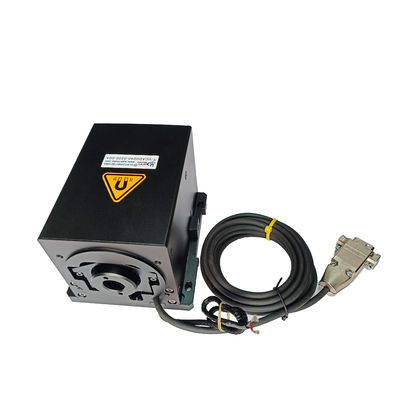

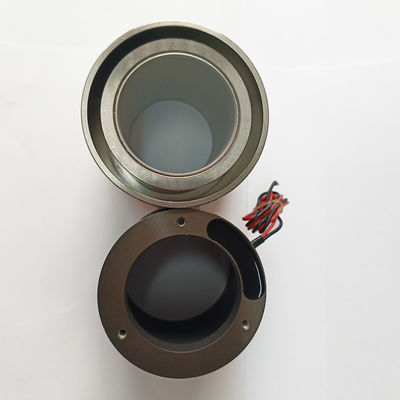

시각 이미징 시스템용 고응답 20mm 마이크로 할로우 보이스 코일 모터
제품 상세 정보
| 제품 모델 | VCAD0120-0200-00A | 총 뇌졸중 | 20mm |
|---|---|---|---|
| 전압 | 78V | 연속적인 힘 | 53N |
| 피크 힘 | 120N | 재료 | 알루미늄 합금 |
| 유형 | 소형 모터 | 건설 | 영구자석 |
| 길이 | 75mm | 무게 | 빛 |
| 강조하다 | 가벼운 홀코어 모터,고 반응 홀 코어 모터,시각 영상 시스템 홀 코어 모터 |
||
제품 설명
제품 설명:
이 내장형 할로우 모터는 빠른 응답, 높은 가속도, 경량 코일을 특징으로 합니다.
코깅 현상이나 히스테리시스가 없으며 구조가 간단하고 가벼우며 우수한 고주파 응답을 제공하고 부드럽게 작동합니다. 따라서 광학 스캐닝, 위치 지정 및 자동 초점 시스템에 널리 사용됩니다.
할로우 모터는 이미징 시스템, 특히 고정밀 및 고감도 애플리케이션에서 중요한 역할을 합니다. 내장형 할로우 모터는 자동 초점 기능을 구현하는 데 사용될 수 있습니다. 모터의 움직임을 정밀하게 제어함으로써 렌즈와 피사체 간의 거리를 빠르고 정확하게 조정하여 이미지 선명도를 보장할 수 있습니다. 다양한 거리에서 장면을 캡처할 때 내장형 할로우 모터는 렌즈가 정확하게 초점을 맞추도록 빠르게 응답합니다.
또한 내장형 할로우 모터는 레이저 절단 장비의 동적 Z축 초점을 제어하여 레이저 빔이 항상 절단되는 재료 표면과 정렬되도록 보장합니다. 이는 절단 정밀도와 품질을 향상시킬 뿐만 아니라 다양한 두께와 유형의 재료에도 적합합니다.
내부 할로우 모터는 비전 이미징 시스템의 성능과 정밀도를 향상시킬 뿐만 아니라 이러한 시스템의 범위와 가능성을 확장합니다. 보이스 코일 모터의 움직임을 정밀하게 제어함으로써 고속, 고정밀 위치 지정을 달성할 수 있어 시스템의 전반적인 성능을 향상시킵니다.
특징:
높은 응답, 높은 가속도, 저질량 코일. 코깅 현상 없음, 히스테리시스 제로.
간단한 구조, 경량, 고주파 응답, 부드러운 작동.
제품 매개변수:
| 제품 모델 | 최대 힘 (N) |
연속 힘 25°C에서(N) |
총 스트로크 (mm) |
최대 전압 (V) |
역기전력 상수 (V/m/s) |
스테이터 직경(mm) | 길이 (mm) |
관통 구멍 직경 |
| VCAD0075-0160-00A | 75 | 23 | 16 | 33 | 17 | 54 | 51 | ∮20 |
| VCAD0120-0200-00A | 120 | 53 | 20 | 78 | 53 | 85 | 75 | ∮53 |
| VCAD0220-0110-00A | 220 | 100 | 11 | 35 | 35.8 | 71 | 64 | ∮25.4 |
| 제품 모델 | 최대 힘 (N) |
연속 힘 25°C에서(N) |
총 스트로크 (mm) |
최대 전압 (V) |
역기전력 상수 (V/m/s) |
코일 무게 (g) |
스테이터 직경(mm) | 길이 (mm) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
응용 분야:
VCAR 시리즈 원통형 액추에이터는 시장의 거의 80%를 차지하며 높은 가속도율로 높은 힘을 생성할 수 있습니다. 최대 힘은 0.7N에서 3000N까지 다양합니다. 일반적으로 스트로크 길이는 50mm 미만입니다. VCAR 시리즈 액추에이터 응용 분야에는 밸브 액추에이터, Z축 픽앤플레이스, 소형 정밀 정량 펌프, 진동기 및 능동 진동 감쇠 시스템이 포함됩니다. 시장에는 의료, 반도체, 항공 우주 및 자동차가 포함됩니다.
| 보이스 코일 모터의 주요 응용 분야: |
| 1.반도체 산업: 배선, 절단, 드릴링, 운송 시스템, 용접, 로봇 공학. |
|
2.현장 밸브 작동: 유형 계량 밸브, 압력 테스트 시스템, 공압 밸브 화학 주입 시스템. |
| 3.마이크로 머신 산업: 공급 시스템, 마이크로 드릴링, 정밀 스탬핑. |
| 4.진동 시스템: 셰이킹 테이블, 진동 플랫폼. |
| 5.의료 분야: 마이크로 주입 시스템, 호흡 장비, 테스트 장비. |
| 6.항공 기술: 비행 제어 시스템, 조종사 피드백 시스템. |
| 7.상업용 분야: 컴퓨터 냉각 펌프 소형 카메라 자동 초점 시스템. |
| 8.자동화 산업: 레이저 장비,디스펜서, 테스트 장비, 섬유 기계. |
