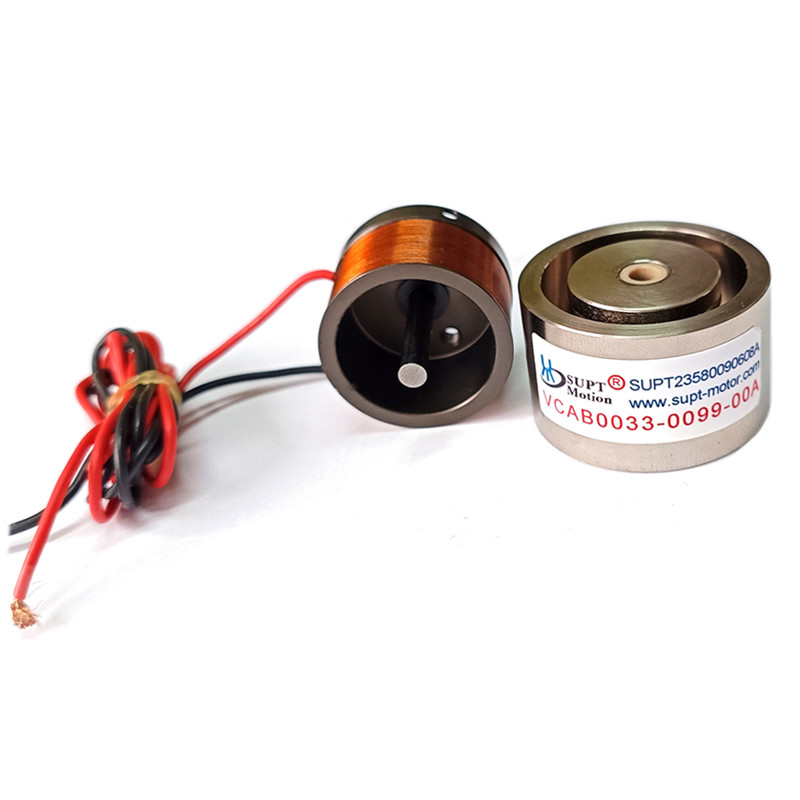

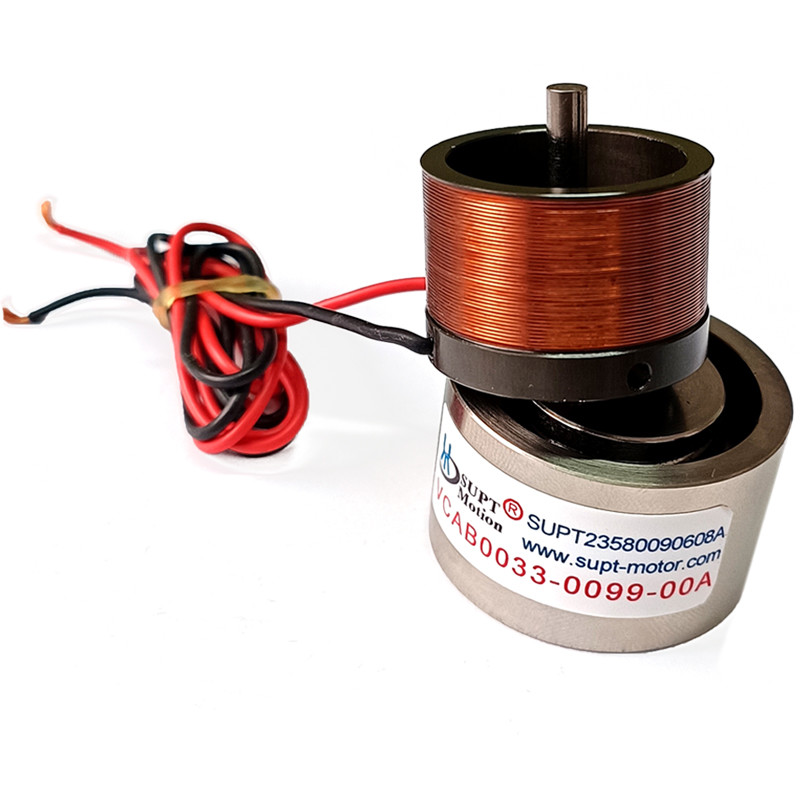

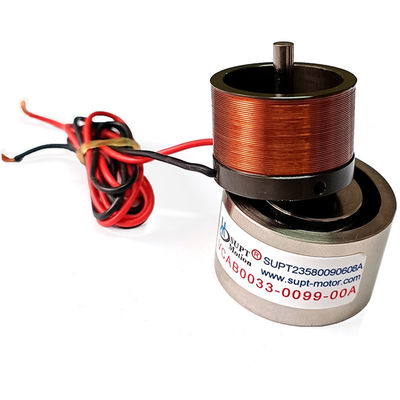

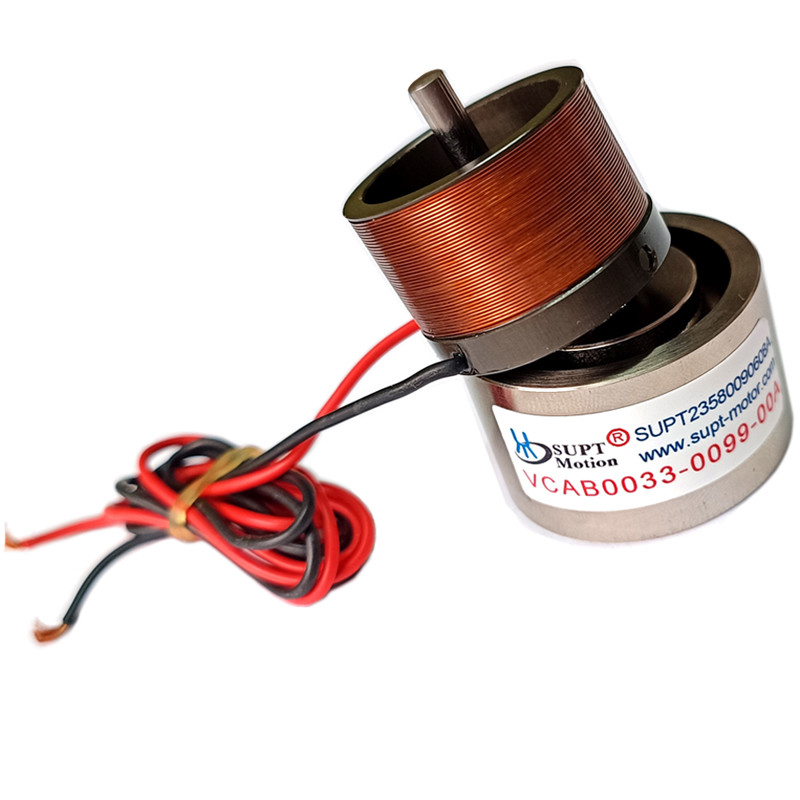

높은 위치 정확성 및 정확한 위치 선형 음성 코일 모터
| 원래 장소 | 진주, 중국 |
|---|---|
| 브랜드 이름 | SUPT MOTION |
| 인증 | ISO9001 |
| 모델 번호 | VCAB 시리즈 |
| 최소 주문 수량 | ≥5 |
| 가격 | $119 |
| 포장 세부 사항 | 판지 포장 등 |
| 배달 시간 | 일반적 5-7 일 배달, 빨리 3-5 일, 협상될 크기 |
| 지불 조건 | T/T |
| 공급 능력 | 인터뷰 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| Resolution | High | Force Output | High |
|---|---|---|---|
| Positioning Accuracy | High | Noise Level | Low |
| Voltage Range | 24V | Rated Power | 2500N |
| Current Range | 4.2A | Model Number | VCAB0033-0099-00A |
| 강조하다 | 높은 선형 선형 음성 코일 모터,선형 음성 코일 모터 2500N,높은 위치 선형 음성 코일 액추에터 |
||
제품 설명
고 정밀 고 위치 선형 음성 코일 모터 고 선형성
제품 설명:
선형 음성 코일 모터는 내장 된 운동 샤프트와 정밀 선형 베어링을 가지고 있습니다. 운동 샤프트는 가볍고 매우 딱딱하고 마모 저항성 물질로 만들어집니다.선형 음성 코일 모터는 높은 주파수 반응의 장점을 가지고 있습니다, 높은 정확성, 높은 속도, 높은 가속, 간단한 구조, 작은 크기, 좋은 힘 특성, 그리고 쉬운 제어.
시장 점유율의 거의 80%를 차지하는 VCAB 시리즈의 고 cilindric actuators는 0.7N에서 3000N까지의 최고 힘으로 높은 가속에서 높은 힘을 생산합니다.시장에는 의료 반도체가 포함됩니다., 항공우주 및 자동차. 응용 분야는 반도체, 정밀 테스트 및 검사 및 밸브 흐름 제어입니다.
반도체 광리토그래피 기계의 응용에 선형 내장 셰프트 음성 코일 모터:
리토그래피는 반도체 제조 과정의 핵심 장비이며, 회로 패턴을 실리콘 웨이퍼로 전송하는 데 사용됩니다.리토그래피 과정 은 극히 높은 정확성 과 빠른 반응 을 요구 합니다선형 내장 셰프트 음성 코일 모터는 높은 가속, 정밀한 위치 제어 및 마모 자유 운동으로 인해 리토그래피 정렬 및 스캔 시스템에서 사용하기에 이상적입니다.
선형 음성 코일 모터 (Linear Voice Coil Motor) 는 높은 반복성을 제공하기 위해 설계된 모션 제어 장치이다. 이 장치는 낮은 전력 소모를 가지고 있으며 24 V에서 작동한다.최대 100 HZ (RPM) 와 2500 N까지의 등급 전력에서 사용할 수 있습니다그것은 다양한 선형 모션 애플리케이션에 대한 신뢰할 수 있고 비용 효율적인 솔루션입니다.
시장 점유율의 거의 80%를 차지하는 VCAB 시리즈의 고 cilindric actuators는 0.7N에서 3000N까지의 최고 힘으로 높은 가속에서 높은 힘을 생산합니다.시장에는 의료 반도체가 포함됩니다., 항공우주 및 자동차. 응용 분야는 반도체, 정밀 테스트 및 검사 및 밸브 흐름 제어입니다.
반도체 광리토그래피 기계의 응용에 선형 내장 셰프트 음성 코일 모터:
리토그래피는 반도체 제조 과정의 핵심 장비이며, 회로 패턴을 실리콘 웨이퍼로 전송하는 데 사용됩니다.리토그래피 과정 은 극히 높은 정확성 과 빠른 반응 을 요구 합니다선형 내장 셰프트 음성 코일 모터는 높은 가속, 정밀한 위치 제어 및 마모 자유 운동으로 인해 리토그래피 정렬 및 스캔 시스템에서 사용하기에 이상적입니다.
선형 음성 코일 모터 (Linear Voice Coil Motor) 는 높은 반복성을 제공하기 위해 설계된 모션 제어 장치이다. 이 장치는 낮은 전력 소모를 가지고 있으며 24 V에서 작동한다.최대 100 HZ (RPM) 와 2500 N까지의 등급 전력에서 사용할 수 있습니다그것은 다양한 선형 모션 애플리케이션에 대한 신뢰할 수 있고 비용 효율적인 솔루션입니다.
번역: www.DeepL.com/Translator (무료 버전)
특징:
- 제품명: 선형 음성 코일 모터
- 위치 정확성: 높다
- 반복성: 높습니다.
- 제품 종류: 선형 음향 코일 모터
- 전류 범위: 4.2A
- 전력 소모: 낮다
- 선형 음성 코일 시스템: 강력 하고 정확
- 선형 음성 코일 장치: 가볍고 컴팩트
- 선형 음성 코일 제품: 신뢰성 있고 비용 효율성
기술 매개 변수:
| 매개 변수 | 가치 |
|---|---|
| 제품 종류 | 선형 음성 코일 모터와 샤프트 |
| 현재 범위 | 4.2A |
| 스트로크 길이가 | 12mm |
| 평가 속도 | 100HZ ((RPM) |
| 전력 출력 | 높은 |
| 전력 소비 | 낮은 |
| 등급 전력 | 2500N |
| 모델 번호 | VCAB0033-0099-00A |
| 선형성 | 높은 |
| 반복 가능성 | 높은 |
| 제품 모델 | 최고 힘 (N) |
지속력 25°C (북쪽) |
전체 스트로크 (mm) |
최대 전압 (V) |
역 EMF 상수 (V/m/s) |
코일 무게 (g) |
스테이터 지름 | 셰프트 끝 스레드 (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (외부) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (외부) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (외부) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (외부) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | 셰프트 ¥4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (외부) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 (내부) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 (내부) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (외부) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 (내부) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 (내부) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 (내부) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 (내부) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (외부) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 (내부) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 (내부) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 (내부) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 셰프 ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 (내부) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 (내부) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 셰프 8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 셰프 ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 셰프 8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 셰프 ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 셰프 ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 셰프 ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | 셰프 ¥10 |
응용 프로그램:
음성 코일 모터의 주요 용도:
1반도체 산업: 배선, 절단, 굴착, 운송 시스템, 용접, 로봇.
2.장면 밸브 작동:형 측정 밸브, 압력 테스트 시스템, 공기 밸브 화학
주입 시스템
3마이크로 머신 산업:식량 시스템, 마이크로 파도, 정밀 스탬핑.
4진동 시스템: 흔들기 테이블, 진동 플랫폼.
5의료 분야: 마이크로 주사 시스템, 호흡기 장비, 검사 장비.
6항공 기술: 비행 제어 시스템, 조종사 피드백 시스템.
7.상업용 분야:컴퓨터 냉각 펌프 미니어처 카메라 자동 집중 시스템
8자동화 산업: 레이저 장비,분배기, 시험 장비, 섬유 기계.
