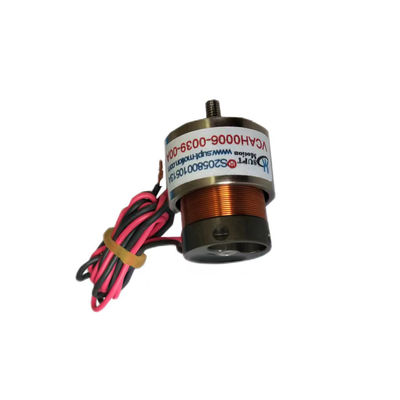

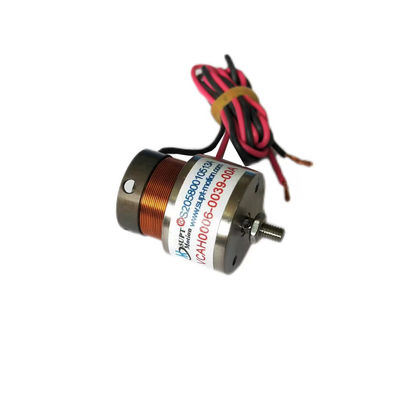

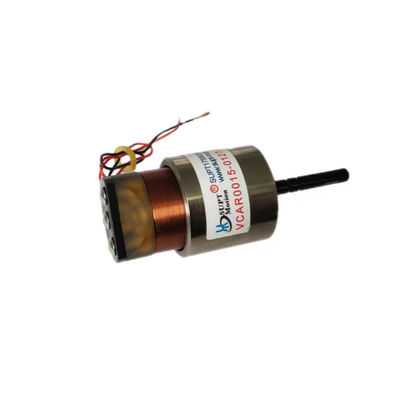

42.7V 선형 음성 코일 엔진 VCAH 시리즈 가벼운 무게 선형 코일 액추에터
제품 상세 정보
| 현재 범위 | 4.2A | 정격 출력 | 2500N |
|---|---|---|---|
| 제품 유형 | 샤프트와 선형 음성 코일 모터 | 선형성 | 높은 |
| 강제 출력 | 높은 | 부하 용량 | 높은 |
| 전압 범위 | 42.7V | 포지셔닝 정확도 | 높은 |
| 제품 모델 | VCAH0253-0120-00A | ||
| 강조하다 | 28V 선형 음성 코일 엔진,VCAH 시리즈 선형 코일 액추에이터,가벼운 무게 선형 코일 액추에이터 |
||
제품 설명
28V 선형 음성 코일 엔진 VCAH 시리즈 고부하량
제품 설명:
선형 음성 코일 시스템은 매우 효율적이고 비용 효율적인 선형 모터로 정확한 위치 반복성과 낮은 소음을 제공합니다.이 선형 음성 코일 제품은 낮은 전력을 소비하지만 높은 반복성을 제공하도록 설계되었습니다.그것은 또한 우수한 선형 속도 및 가속 제어를 제공합니다.
선형 음성 코일 시스템은 낮은 노이즈 수준을 유지하면서 정확한 위치 및 반복성을 필요로하는 응용 프로그램에 이상적입니다.그것은 또한 낮은 전력 소비와 높은 선형 속도 및 가속 제어가 필요한 응용 프로그램에 적합합니다선형 음성 코일 제품은 광범위한 응용 분야에 대한 신뢰할 수 있고 경제적인 솔루션입니다.
선형 음성 코일 모터는 내장 된 운동 축과 정밀 선형 베어링을 가지고 있습니다. 운동 축은 가볍고 매우 딱딱하고 마모에 저항하는 고품질 재료로 만들어집니다.
반도체, 정밀 테스트 및 검사, 밸브 흐름 제어 및 기타 응용 분야에서 널리 사용됩니다.
특징:
- 선형 음성 코일 시스템: 선형 음성 코일 모터
- 등급 전력: 2500N
- 스트로크 길이가: 12mm
- 결의높은
- 전력 출력높은
- 제품 종류: 선형 음성 코일 모터와 샤프트
기술 매개 변수:
| 매개 변수 | 가치 |
|---|---|
| 전압 범위 | 42.7V |
| 전력 소비 | 낮은 |
| 선형성 | 높은 |
| 등급 전력 | 2500N |
| 제품 종류 | 선형 음성 코일 모터와 샤프트 |
| 소음 수준 | 낮은 |
| 가속도 | 100HZ ((RPM) |
| 스트로크 길이가 | 12mm |
| 모델 번호 | VCAH 시리즈 |
| 반복 가능성 | 높은 |
| 제품 모델 | 최고 힘 (N) |
지속력 25°C (북쪽) |
전체 스트로크 (mm) |
최대 전압 (V) |
역 EMF 상수 (V/m/s) |
스테이터 지름 (mm) | 길이가 (mm) |
셰프트 끝 스레드 (mm) |
| VCAH0253-0120-00A | 253 | 46.5 | 12 | 42.7 | 16 | 53.95 | 109 | M5 (내부) |
| VCAH0011-0070-00A | 11 | 3.6 | 7 | 26.2 | 4.9 | 31.5 | 38.9 | M3 (외부) |
| VCAH0013-0070-00A | 13 | 4.2 | 7 | 26.6 | 5.7 | 29 | 40.5 | M3 (외부) |
| VCAH0030-0100-00A | 30 | 7.2 | 10 | 24.9 | 5.2 | 37 | 47 | M3 (외부) |
| VCAH0040-0075-00A | 40 | 12.3 | 7.5 | 16.8 | 6.9 | 36 | 50 | 3 |
| VCAH0040-0240-00A | 40 | 6 | 24 | 44.5 | 8 | 41 | 83 | M3 (내부) |
| VCAH0065-0140-00A | 65 | 24.6 | 14 | 27.6 | 16 | 44 | 75 | M3 (내부) |
| VCAH0230-0110-00A | 230 | 100 | 11 | 34.2 | 37 | 71 | 117 | ¥10 |
| 제품 모델 | 최고 힘 (N) |
지속력 25°C (북쪽) |
전체 스트로크 (mm) |
최대 전압 (V) |
역 EMF 상수 (V/m/s) |
코일 무게 (g) |
스테이터 지름 | 셰프트 끝 스레드 (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (외부) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (외부) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (외부) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (외부) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | 셰프트 ¥4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (외부) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 (내부) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 (내부) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (외부) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 (내부) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 (내부) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 (내부) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 (내부) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (외부) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 (내부) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 (내부) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 (내부) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 셰프 ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 (내부) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 (내부) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 셰프 8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 셰프 ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 셰프 8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 셰프 ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 셰프 ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 셰프 ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | 셰프 ¥10 |
응용 프로그램:
음성 코일 모터의 주요 용도:
1반도체 산업: 배선, 절단, 굴착, 운송 시스템, 용접, 로봇.
2.장면 밸브 작동:형 측정 밸브, 압력 테스트 시스템, 공기 밸브 화학
주입 시스템
3마이크로 머신 산업:식량 시스템, 마이크로 파도, 정밀 스탬핑.
4진동 시스템: 흔들기 테이블, 진동 플랫폼.
5의료 분야: 마이크로 주사 시스템, 호흡기 장비, 검사 장비.
6항공 기술: 비행 제어 시스템, 조종사 피드백 시스템.
7.상업용 분야:컴퓨터 냉각 펌프 소형 카메라 자동 초점 시스템.
8자동화 산업: 레이저 장비, 디스펜서, 시험 장비, 섬유 기계.
