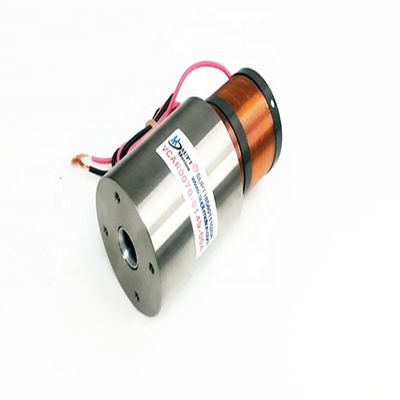

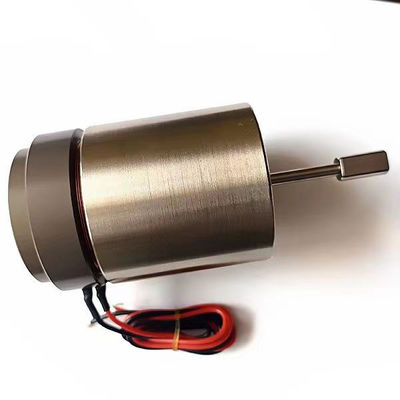

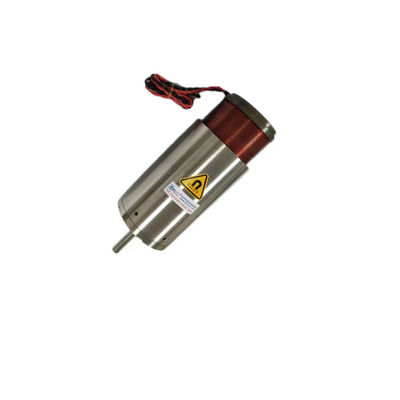

SUPT 모션 음성 코일 모터 액추에터 TBD 마이크로 음성 코일 액추에터
제품 상세 정보
| 전압(V) | 26.9 | 출력 전력 | TBD |
|---|---|---|---|
| 용법 | 자동차, UAV, 3D 프린팅, 현미경, 내시경, 로봇, 의료 환기 설비인 보트 | 유형 | 소형 모터 |
| 토크 | 요구 | 건설 | 영구자석 |
| 정류 | 브러시 | 보호 기능 | 완전히 밀폐됨 |
| 속도 (RPM) | 고속 | 연속 전류 (A) | 4A |
| 능률 | IE 1 | 최대 힘(N) | 70 |
| 최대 여행(MM) | 14.9 | 보이스 코일 모터(V) | 26.9 |
| 중량 회전자(KG) | 79 | 고정자 DIA(MM) | 43 |
| 연속적인 힘(N) | 27.3 | ||
| 강조하다 | SUPT 모션 음성 코일 모터 액추에터,음성 코일 모터 액추에이터 TBD,TBD 마이크로 음성 코일 액추에이터 |
||
제품 설명
샤프트 시리즈의 우수한 힘 특성을 갖춘 SUPT-Motion 보이스 코일 모터
제품 설명:
반폐쇄형 보이스 코일 모터는 독특한 구조 설계를 갖춘 특수한 유형의 보이스 코일 모터입니다. 이는 샤프트 시스템과 보이스 코일 모터 어셈블리가 내부에 장착된 반밀폐형 하우징으로 구성됩니다. 이 설계를 통해 모터는 컴팩트한 상태를 유지하면서 내부의 중요한 구성 요소를 효과적으로 보호할 수 있습니다.
이러한 유형의 모터의 외부 구조는 일반적으로 반밀폐형입니다. 이는 샤프트 시스템 및 모터 부품과 같은 내부 구성 요소가 먼지 및 액체와 같은 외부 환경으로부터 어느 정도 보호된다는 것을 의미합니다.
또한 일반적으로 모터의 동작을 선형 동작으로 변환하기 위한 샤프트와 해당 구동 시스템이 포함됩니다. 샤프트의 설계와 재료 선택은 모터의 성능과 정확성에 매우 중요합니다.
반밀폐형 샤프트 모터에는 내부에 보이스 코일 모터 어셈블리도 있습니다. 보이스 코일 모터는 전류와 자기장의 상호 작용을 통해 힘을 생성하여 벨트 샤프트 시스템을 구동합니다.
반폐쇄형 샤프트 보이스 코일 모터는 샤프트 시스템의 특성으로 인해 뛰어난 위치 정확도를 제공합니다. 미크론 범위의 위치를 정밀하게 제어하고 조정할 수 있어 고정밀 모션이 필요한 애플리케이션에 적합합니다.
샤프트가 있는 반밀폐형 보이스 코일 모터의 구조적 설계로 반도체 제조, 정밀 가공, 광학 시스템, 자동화 장비 등 다양한 분야에 사용하기에 적합합니다. 이는 이러한 영역에서 중요한 역할을 하며 정밀한 모션 제어 및 위치 지정 요구 사항을 가능하게 합니다.
기술적인 매개변수:
| 제품 모델 | 피크 포스 (N) |
지속적인 힘 25℃(N)에서 |
총 스트로크 (mm) |
최대 전압 (다섯) |
역기전력 상수 (V/m/s) |
코일의 무게 (g) |
고정자 직경 | 축단 나사 (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2(외부) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5(외부) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3(외부) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3(외부) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | 샤프트 ∮4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3(외부) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3(내부) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3(내부) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3(외부) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3(내부) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3(내부) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3(내부) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3(내부) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3(외부) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3(내부) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3(내부) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3(내부) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 샤프트 ∮10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3(내부) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3(내부) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 샤프트 ∮8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 샤프트 ∮10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 샤프트 ∮8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 샤프트 ∮10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 샤프트 ∮10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 샤프트 ∮10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | 샤프트 ∮10 |
신청:
VCAB 시리즈 보이스 코일 모터는 일종의 선형 직접 구동 모터로 경량, 작은 부피, 짧은 응답 시간, 고주파수, 고정밀도 및 높은 가속도의 특성을 가지고 있습니다. 경량, 고강성, 내마모성 소재를 사용하여 고해상도, 고반복성, 고속(RPM) 스포츠 샤프트를 제공합니다. 모션 샤프트와 정밀 리니어 베어링이 내장된 보이스 코일 모터로 뛰어난 성능과 정확성을 제공합니다. 반도체 산업, 밸브 작동 및 미세 기계 산업, 호흡기 장비, 항공 우주 기술과 같은 의료 분야에서 널리 사용되며 안정적인 성능 제공을 보장합니다.,선형 보이스 코일 시스템은 정확한 위치 반복성과 낮은 소음 수준을 제공하는 매우 효율적이고 비용 효과적인 선형 모터입니다.
우리의 서비스
기술 지표 및 사양을 맞춤 설정할 수 있습니다.
만족스러운 애프터 서비스
회사 정보
포장 및 배송
인증
FAQ
1.여행: 유효 여행, 총 여행을 계산하는 데 사용됩니다.~의가치의 힘.
2. 이동 방향: 수평 또는 수직 설치 90도.
3. 부하 힘:기음반대 방향으로 항상힘에모터, 스프링 등과 같은
4. 하중 중량: 품질 슬라이더를 포함한 무브먼트의 전체 품질 부분
5. 이동 유형: 1.지점 간 이동;2.규칙의 왕복(예: 스캐닝).
6. 속도 곡선: 1.사다리꼴 속도 곡선;2.삼각형 속도 곡선; 3.사인 속도 곡선.
